A53TP50D-10

产品分类: 固态继电器
产品描述: AC 48V~530V 50A 90V~280V(AC) 底座安装,螺纹安装
供应商型号: CC2142-ND
供应商: Digi-Key
标准整包数: 1

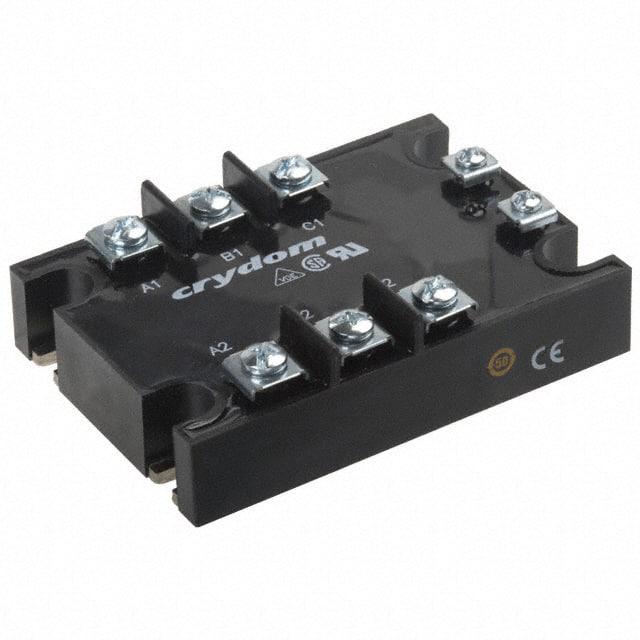

SENSATA TECHNOLOGIES 固态继电器 A53TP50D-10

A53TP50D-10概述

    53TP Series 固态继电器:一款高效能三相固态继电器

    产品简介


    Sensata Technologies推出的53TP系列是一款面板安装型三相固态继电器。它适用于多种工业场合,能够提供25安培(A)或50安培(A)的电流控制。这种继电器以其出色的耐用性和广泛的适用范围而闻名,在重工业负载中表现出色。

    技术参数


    53TP系列固态继电器的关键技术规格如下:
    - 控制电压:
    - 交流控制电压范围为90-280 VAC。
    - 直流控制电压范围为4-32 VDC。
    - 额定工作电压: 48-530 VAC。
    - 瞬态过电压: 1200 Vpk。
    - 最大断态泄漏电流: 10 mArms。
    - 最小断态dv/dt: 500 V/sec。
    - 最大负载电流: 25 Arms(25A型号),50 Arms(50A型号)。
    - 最小负载电流: 0.05 Arms。
    - 最大浪涌电流: 239/250 Apk(25A型号),597/625 Apk(50A型号)。
    - 最大导通状态电压降: 1.6 Vpk。
    - 热阻: 1.02°C/W(25A型号),0.63°C/W(50A型号)。
    - 最大熔断能量: 285/260 A²sec(25A型号),1779/1620 A²sec(50A型号)。
    - 最小功率因数: 0.5。

    产品特点和优势


    - SCR输出: 采用可控硅(SCR)输出,适合处理重工业负载。
    - 瞬态保护: 内置瞬态保护机制,增强了可靠性。
    - 双向控制: 支持交流和直流控制,提供更多的应用场景灵活性。
    - 零交叉和随机触发: 可以根据负载类型选择零交叉或随机触发模式。
    - LED指示灯: 提供输入状态指示,便于操作监控。

    应用案例和使用建议


    - 应用案例: 53TP系列广泛应用于各种工业场合,例如电机控制、加热系统、冷却系统等。
    - 使用建议:
    - 在使用时需要确保适当的散热,避免高温损坏设备。
    - 遵循手册中的接线图进行连接,确保正确无误。
    - 根据负载特性选择合适的触发模式(零交叉或随机触发)。

    兼容性和支持


    - 兼容性: 53TP系列支持标准的工业接口,易于与其他电气设备集成。
    - 支持和维护: Sensata Technologies提供详尽的技术文档和支持,帮助用户解决任何使用中的问题。

    常见问题与解决方案


    - 问题1: 设备过热。
    - 解决方案: 检查散热措施,确保良好的通风和适当的散热片。
    - 问题2: 继电器无法正常工作。
    - 解决方案: 确认控制信号和电源供应是否符合要求,检查接线是否正确。

    总结和推荐


    53TP系列固态继电器以其出色的性能、可靠性和广泛应用领域脱颖而出。它具备卓越的电气特性和防护功能,特别适合重工业环境中的复杂应用。我们强烈推荐此产品给需要高性能、稳定可靠的固态继电器的应用场景。

A53TP50D-10参数

参数
输出类型 AC
负载电压 48V~530V
输入电压 90V~280V(AC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 50A
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

A53TP50D-10厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

A53TP50D-10数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES A53TP50D-10 A53TP50D-10数据手册

A53TP50D-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 309.2232 ¥ 2587.8117
10+ $ 294.4978 ¥ 2464.5788
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2587.81
