D4D12

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, 1-DCL系列, 表面贴装, 最大负载电流12 A, 最大负载电压400 V
供应商型号: 1613848
供应商: 海外现货
标准整包数: 1

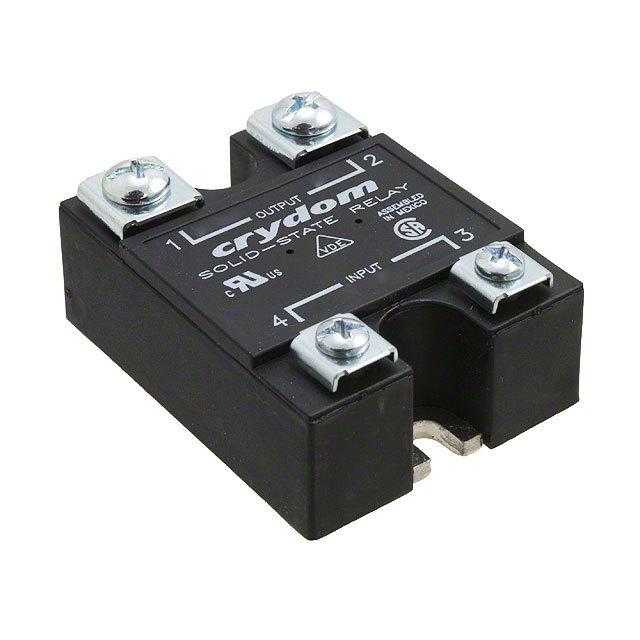

SENSATA TECHNOLOGIES 固态继电器 D4D12

D4D12概述


    产品简介


    DC Series 电子元器件
    DC Series 电子元器件是专为高可靠性应用设计的固态继电器(Solid State Relay, SSR)。该系列产品具备广泛的额定电流和电压范围,能够在200VDC和500VDC环境下稳定运行。主要应用于自动化控制系统、工业机械、电机控制等领域。其采用MOSFET输出,具有超高的开关频率和低损耗的特点。

    技术参数


    输出规格
    - 额定负载电流: 7A, 10A, 12A, 20A, 40A
    - 绝对最大额定电压: 100VDC, 200VDC, 400VDC, 500VDC
    - 最大断态泄漏电流: 0.2mA, 0.3mA, 0.2mA
    - 最大负载电流: 12A, 40A, 12A, 7A, 7A
    - 最小负载电流: 1mA
    - 最大浪涌电流: 28A, 106A, 31A, 18A, 19A
    - 最大导通压降: 0.9V, 1V, 0.7V, 2.3V, 3.5V
    - 最大导通电阻: 0.072Ω, 0.025Ω, 0.062Ω, 0.33Ω, 0.5Ω
    - 热阻: 2°C/W, 0.68°C/W, 0.71°C/W, 0.56°C/W, 0.6°C/W
    输入规格
    - 控制电压范围: 3.5VDC - 32VDC
    - 最大反向电压: -32VDC
    - 最小触发电压: 3.5VDC
    - 必须关断电压: 1VDC
    - 最小输入电流: 10mA
    - 最大输入电流: 15mA
    - 最大开启时间: 100µs
    - 最大关闭时间: 100µs
    - 最大脉宽调制频率: 5000Hz, 4000Hz, 3500Hz, 2500Hz, 3500Hz, 2000Hz, 950Hz, 1200Hz, 900Hz, 1100Hz, 900Hz
    通用规格
    - 绝缘强度: 3750Vrms
    - 最小绝缘电阻: 109 Ω
    - 最大电容: 8pF
    - 工作温度范围: -40°C 至 100°C
    - 存储温度范围: -40°C 至 125°C
    - 重量: 2.66oz (75.5g)

    产品特点和优势


    DC Series 固态继电器具备以下独特功能和优势:
    1. 高性能 MOSFET 输出: 实现了高可靠性与低损耗。
    2. UL 认证和 CE 认证: 满足国际安全标准。
    3. 改进的 SEAMS 螺丝和垫圈: 提高安装可靠性。
    4. 重新设计的外壳: 带有防旋转挡板,防止意外松动。
    5. 电磁兼容性 (EMC): 符合 Level 3 标准。
    6. 环氧树脂自由设计: 减少热膨胀的影响。

    应用案例和使用建议


    DC Series 电子元器件广泛应用于多种工业场合,例如自动化生产线、电动机控制和开关电源。具体的应用案例包括汽车制造生产线上的电机控制、太阳能逆变器的电池管理系统等。根据手册提供的使用场景,以下是一些使用建议:
    1. 散热管理: 在高温环境下工作时,需要确保良好的散热措施,以避免过热导致的产品失效。
    2. 浪涌电流保护: 在启动大负载时,需要考虑浪涌电流对电路的影响,确保负载电流不超过产品允许的最大值。
    3. 输入电压稳定性: 确保输入电压的稳定性,避免因电压波动导致的误触发。

    兼容性和支持


    DC Series 固态继电器支持多种不同的电源电压和电流组合,可以灵活应用于各种系统中。此外,Crydom 提供详细的安装指南和技术支持服务,帮助用户顺利部署和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查输入电压是否在规定的范围内 |
    | 设备过热 | 确保有适当的散热措施 |
    | 设备响应延迟 | 检查连接线缆和接线端子是否松动 |

    总结和推荐


    综上所述,DC Series 电子元器件凭借其高可靠性、广泛的应用范围以及详细的技术支持,成为许多工业应用的理想选择。无论是自动化控制系统还是电机驱动系统,该产品都能提供出色的性能表现。因此,强烈推荐用户在相关项目中选用 DC Series 固态继电器。更多详细信息和技术支持请联系 Crydom 官方网站。

D4D12参数

参数
最大导通电阻 350mΩ
负载电流额定值 12A
输出类型 DC
负载电压 0V~400V
输入电压 3.5V~32V(DC)
控制电压 3.5V~32V(DC)
开关功能 -
长*宽*高 45.7mm*58.4mm*58.4mm
安装方式 底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

D4D12厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

D4D12数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES D4D12 D4D12数据手册

D4D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
