DP4RSB60D40B

产品分类: 固态继电器
产品描述: DC 1V~48V 40A 4.5V~15V(DC) 底座安装,螺纹安装
供应商型号: Q-DP4RSB60D40B
供应商: 期货订购
标准整包数: 5

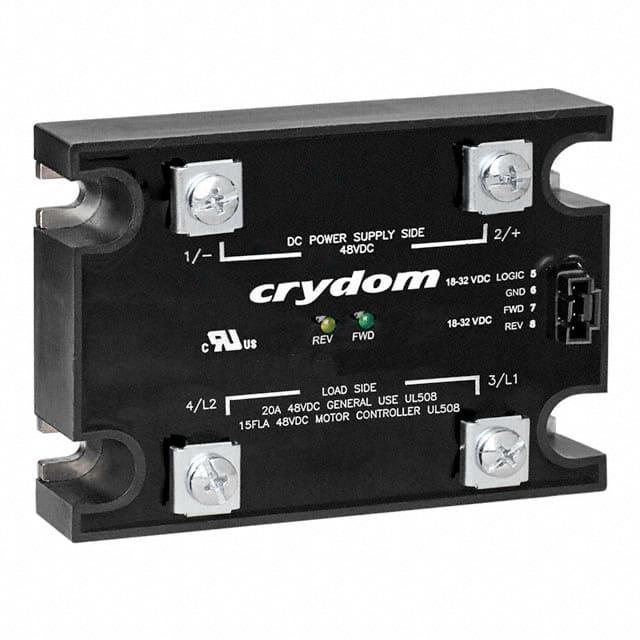

SENSATA TECHNOLOGIES 固态继电器 DP4RSB60D40B

DP4RSB60D40B概述


    产品简介


    DP系列直流反转固态接触器(Control Relays)是一款高可靠性的电子元器件,主要用于直流电机的启动、停止和反向控制。该系列产品具备多种电压和电流等级选择,适用于各种工业和自动化控制领域,如机器制造、自动化生产线和电动汽车等。

    技术参数


    - 额定电流:20A、40A、60A
    - 负载电压:1-48 VDC
    - 输入电压范围:
    - 4.5-15 VDC
    - 18-32 VDC
    - 热阻(Junction to Case):0.10°C/W
    - 最大浪涌电流(10ms):20A时为80ADC
    - 最小绝缘电阻:109Ω@500VDC
    - 最大电容:10pF(输入到输出)
    - 工作温度范围:
    - 工作环境:-30°C至80°C
    - 存储环境:-40°C至125°C
    - 认证:cULus、IEC认证、CE、RoHS符合

    产品特点和优势


    DP系列接触器具有以下几个显著的特点和优势:
    1. 软启动/制动功能:可根据需求选择不同的软启动时间(0.2秒、0.5秒、1秒),确保电机平稳启动。
    2. 反向控制:具备正向和反向切换功能,适合双方向运行的应用场合。
    3. LED状态指示:配备LED状态指示灯,方便进行状态监控。
    4. 广泛的输入电压范围:支持4.5-32 VDC的宽电压范围,适用性广泛。
    5. 高可靠性:通过严格的电气测试和认证,确保在工业环境中长期稳定运行。
    6. 易于安装:具备标准螺纹连接方式,便于在各类机柜内安装和维护。

    应用案例和使用建议


    应用案例:该接触器广泛应用于需要频繁启停和方向转换的系统,例如电动叉车、电动车辆和自动化生产线。其软启动功能有助于延长电机寿命,减少电流冲击。
    使用建议:
    1. 环境适应性:在极端温度环境下使用时,应注意散热,以避免过热。
    2. 电路设计:在设计控制电路时,应合理选择供电电压和电流,避免超载。
    3. 定期维护:建议定期检查接触器的接线端子,确保其紧固状态,防止松动引发事故。

    兼容性和支持


    该接触器具有良好的兼容性,能够与多种控制系统和其他电子设备配合使用。制造商提供全面的技术支持和维护服务,包括详细的产品手册、技术咨询和售后保障,帮助用户解决实际应用中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电机无法启动 | 检查输入电压是否在允许范围内,确认接线正确无误。 |
    | LED灯不亮 | 检查输入电源是否正常,LED灯泡是否损坏。 |
    | 过热 | 确保安装位置通风良好,散热片没有被堵塞。 |

    总结和推荐


    DP系列直流反转固态接触器凭借其强大的软启动/制动功能、宽电压范围和可靠的性能,在众多工业和自动化应用场合中表现出色。其良好的兼容性和全面的支持服务使得该产品在市场上具有很强的竞争力。强烈推荐用于需要频繁启停和反向控制的应用场景。总之,这是一款非常适合工业自动化领域的高性能电子元器件。

DP4RSB60D40B参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 40A
输出类型 DC
负载电压 1V~48V
输入电压 4.5V~15V(DC)
控制电压 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

DP4RSB60D40B厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DP4RSB60D40B数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DP4RSB60D40B DP4RSB60D40B数据手册

DP4RSB60D40B封装设计

查看详情并下载
Symbol
Footprint
3D Model
