DRA3P48E4R2

产品分类: 固态继电器
产品描述: AC 48V~510V 4.2A 18V~28V DIN导轨安装,螺纹安装
供应商型号: DRA3P48E4R2
供应商: TME
标准整包数: 1

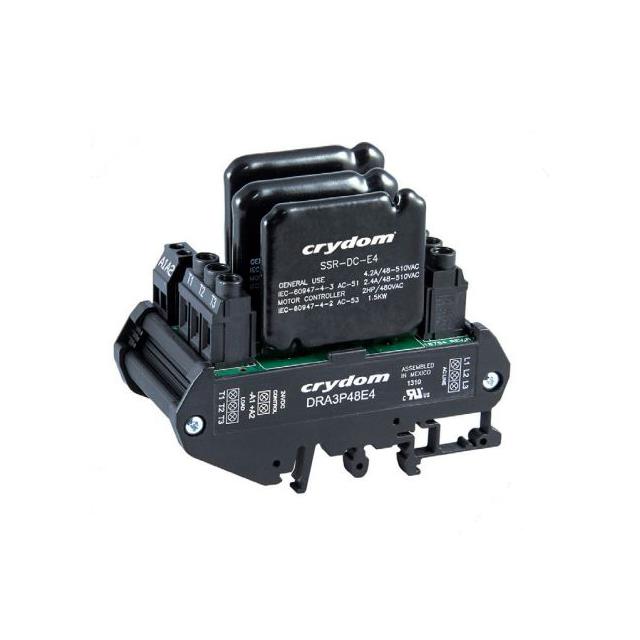

SENSATA TECHNOLOGIES 固态继电器 DRA3P48E4R2

DRA3P48E4R2概述

    产品概述

    产品简介


    DRA3P48系列固态接触器是专为工业自动化和控制系统设计的电子元器件。该系列接触器具有高可靠性和出色的性能,适用于各种交流负载和直流负载的应用场景。其额定电流范围广泛,能够满足多种电压等级的需求,包括2.4A和4.2A两个版本。这些接触器通过零交叉(电阻性负载)或瞬时接通(电感性负载)的方式进行输出控制,能够确保高精度的开关操作。

    技术参数


    | 参数 | 规格 |

    | 额定电压范围(交流) | 48-510 VAC |
    | 额定负载电流(2.4A版) | 2.4A |
    | 额定负载电流(4.2A版) | 4.2A |
    | 控制电压范围(直流) | 4-6 VDC |
    | 控制电压范围(直流) | 18-28 VDC |
    | 控制电压范围(交流) | 36-60 VAC |
    | 控制电压范围(交流) | 90-140 VAC |
    | 控制电压范围(交流) | 200-265 VAC |
    | 最大电阻性负载电流 | 2.4/2.4A |
    | 最大电机负载电流 | 2.1/2.1A |
    | 最小负载电流 | 0.15A |
    | 最大断态漏电流(额定电压下) | 1.0 mArms |
    | 最小断态 dv/dt(最大额定电压下) | 500 V/μs |
    | 最大通态电压降(额定电流下) | 1.15 Vrms |
    | 最大浪涌电流(50/60 Hz,1周期) | 285/300 Apk |
    | 最大 I²t 用于熔断(50/60 Hz,1/2周期) | 410/375 A²s |
    | HP/IEC 60947 认证(240V,40°C) | 0.5/0.37 HP/KW |
    | HP/IEC 60947 认证(380V,40°C) | 1.0/0.75 HP/KW |
    | HP/IEC 60947 认证(480V,40°C) | 1.0/0.75 HP(4.2A版)/2.0/0.75 HP(2.4A版) |
    工作环境
    | 参数 | 规格 |

    | 工作温度范围 | -10°C 至 60°C |
    | 存储温度范围 | -10°C 至 85°C |

    产品特点和优势


    - 宽电压范围:适用于广泛的电压等级,包括从48 VAC到510 VAC。
    - 双负载电流选择:提供2.4A和4.2A两种额定电流,可以适应不同的应用需求。
    - 零交叉或瞬时接通输出:可针对不同类型的负载提供精确的控制。
    - 内置过压保护:增强产品的可靠性,避免意外损坏。
    - 机械结构紧凑:符合DIN-Rail标准,方便安装和维护。

    应用案例和使用建议


    应用案例
    - 电动机控制:适用于交流电机的启动和停止控制。
    - 工业自动化系统:作为关键组件用于复杂的工业控制系统中。
    - 负载切换:适合于需要频繁切换的电路。
    使用建议
    - 温度管理:由于产品在工作过程中会发热,应确保良好的通风条件,避免过热。
    - 电缆连接:确保电线连接牢固且符合规定的扭力范围,以防止松动。
    - 安全操作:在安装或维护前,请确保切断所有电源,遵守相关的安全指示。

    兼容性和支持


    - 兼容性:适用于标准的35mm DIN-Rail,与大多数工业控制面板兼容。
    - 制造商支持:Crydom Inc. 提供全面的技术支持和售后服务,确保客户获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触器不动作 | 检查输入电压是否符合要求;检查是否有松动的连接。 |
    | 电机运行不稳定 | 检查负载电流是否超过额定值;确认控制信号是否正确。 |
    | 温度过高 | 确认散热条件良好;检查是否有过度负载的情况。 |

    总结和推荐



    总结


    DRA3P48系列固态接触器凭借其宽电压范围、灵活的电流选择和可靠的过压保护功能,在众多应用场景中表现出色。此外,其紧凑的机械结构和良好的散热性能使其成为工业自动化领域的理想选择。
    推荐
    总体而言,DRA3P48系列固态接触器具有广泛的适用性和卓越的性能,适用于需要精确控制的各类交流负载和直流负载应用场合。我们强烈推荐给需要高效、可靠控制解决方案的客户。

DRA3P48E4R2参数

参数
输入电压 18V~28V
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 4.2A
输出类型 AC
负载电压 48V~510V
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

DRA3P48E4R2厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DRA3P48E4R2数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DRA3P48E4R2 DRA3P48E4R2数据手册

DRA3P48E4R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
