84134081

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 125A 90V~280V(AC) 底座安装,螺纹安装
供应商型号: Q-84134081
供应商: 期货订购
标准整包数: 20

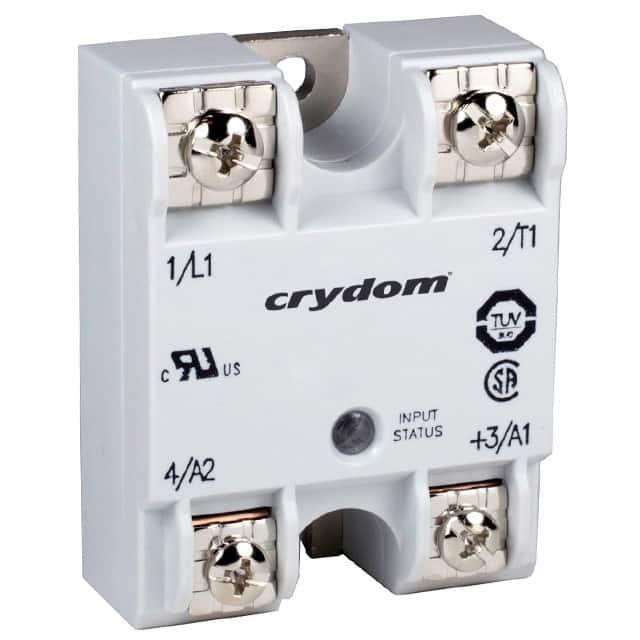

SENSATA TECHNOLOGIES 固态继电器 84134081

84134081概述

    GN系列交流固态继电器技术手册

    1. 产品简介


    GN系列交流固态继电器(AC Output SSRs)是专为高可靠性和长寿命应用设计的电力开关器件。它们提供电流额定值范围从10安培到125安培,输出电压范围为24-280 VAC和48-660 VAC。该系列产品具有多种防护等级,包括带触摸安全盖(IP20)和不带触摸安全盖(IP00),以适应不同的应用需求。这些继电器还具备输入状态LED指示器,并符合多项国际标准,包括UL和CE认证。

    2. 技术参数


    - 电流额定值: 10至125安培
    - 输出电压: 24-280 VAC 和 48-660 VAC
    - 防护等级: 可选IP20触摸安全盖
    - 输入特性: 控制电压范围3-32 VDC 或 90-280 VAC
    - 电气特性: 最大瞬态电压600 Vpk,最大漏电流0.1 mArms
    - 工作环境: 工作温度范围-40至80°C,存储温度范围-40至125°C
    - EMC兼容性: 符合EMC标准Level 3
    - 瞬态保护: 最大1/2周期浪涌电流(50/60Hz)150/175 Apk
    - 其他参数: 导通电阻1.35Vpk,热阻0.4°C/W

    3. 产品特点和优势


    - 广泛的适用性: GN系列覆盖了不同负载电流的需求,从10安培到125安培,适用于多种工业应用场景。
    - 高可靠性: 符合国际标准如UL和CE认证,确保在严苛环境下长期稳定运行。
    - 触摸安全设计: 可选配IP20触摸安全盖,提高了操作安全性。
    - 多功能性: 提供多种控制电压选项(3-32 VDC 或 90-280 VAC),满足不同控制系统的要求。

    4. 应用案例和使用建议


    - 应用场景: 常用于工业自动化系统、电机控制、加热设备等领域。对于需要频繁开关的大功率负载,GN系列交流固态继电器表现尤为出色。
    - 使用建议: 为了确保最佳性能,需要根据负载电流选择合适的散热片,并确保正确的安装扭矩,避免过载和热失控现象。

    5. 兼容性和支持


    - 兼容性: GN系列交流固态继电器可以与其他标准电气设备和控制系统无缝集成。
    - 技术支持: Crydom公司提供了详尽的技术文档和支持服务,帮助用户解决各种使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 继电器在启动时为什么会发出噪音?
    - A: 这可能是由于瞬态电流过大造成的。检查负载是否过载,或者是否需要额外的电容滤波。
    - Q: 如何确定所需的散热片尺寸?
    - A: 根据具体的工作环境和负载电流选择合适热阻值的散热片,可参考提供的热降曲线进行选择。

    7. 总结和推荐


    GN系列交流固态继电器是一款功能强大且可靠性高的电力开关设备,特别适合于工业控制和自动化系统的应用。它凭借广泛的应用范围、高可靠性及易用性,成为众多用户的首选。总体来说,GN系列交流固态继电器是一个值得推荐的产品。如果你正在寻找一个能够应对复杂工业环境的高可靠性解决方案,GN系列无疑是最佳选择之一。

84134081参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 125A
输出类型 AC,过零
负载电压 24V~280V
输入电压 90V~280V(AC)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

84134081厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

84134081数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES 84134081 84134081数据手册
