CC2450W2V

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 50A 4V~32V(DC) 底座安装,螺纹安装
供应商型号: N-CC2450W2V
供应商: 云汉优选
标准整包数: 1

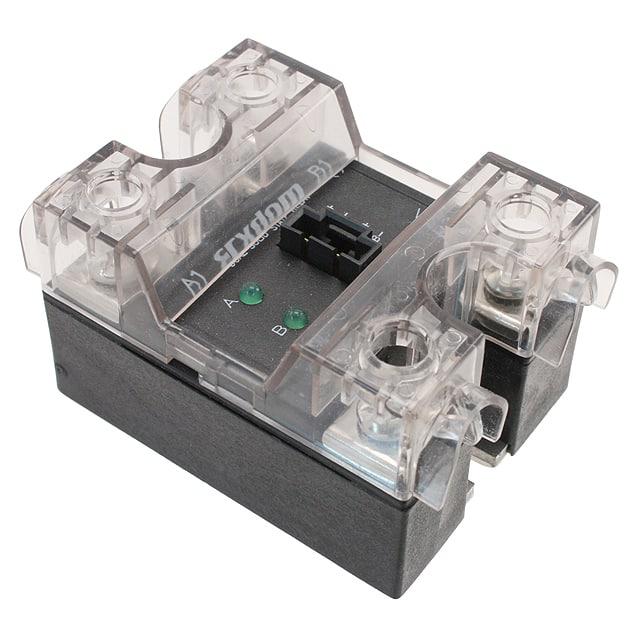

SENSATA TECHNOLOGIES 固态继电器 CC2450W2V

CC2450W2V概述

    Evolution Dual Series 电子元器件产品技术手册

    1. 产品简介


    Evolution Dual Series 是一款高性能的固态继电器(Solid State Relay,SSR)模块,适用于工业控制、自动化系统、加热控制等领域。每通道具有25A和50A的输出额定功率,可在40°C环境下运行。此系列模块提供广泛的输入电压范围(24至280VAC和48至600VAC),并支持4至32VDC的控制电压输入。每个通道都有独立的输入状态指示灯,方便监控。此外,该模块还提供IP20“触摸安全”盖选项,增强安全性。

    2. 技术参数


    - 输出规格
    - 输出额定电流:25A或50A
    - 工作电压:24-280VAC 或 48-600VAC
    - 最大瞬态过电压:600Vpk(24-280VAC),1200Vpk(48-600VAC)
    - 最大断态泄漏电流:1.0mArms
    - 最小断态dv/dt:500V/μsec
    - 最大单周期冲击电流:275/300Apk(24-280VAC),710/750Apk(48-600VAC)
    - 一般规格
    - 绝缘强度:4000Vrms(输入/输出和输入/输出/基座)
    - 最小绝缘电阻:109Ω @ 500V DC
    - 最大电容:10pF(输入/输出)
    - 环境工作温度范围:-40°C至80°C
    - 存储温度范围:-40°C至125°C
    - 重量:约3.0oz(86.5g)

    3. 产品特点和优势


    - 高可靠性:内置电流限制,确保长期稳定运行。
    - 宽电压范围:支持多种输入电压,适应不同应用场景。
    - IP20安全设计:提供“触摸安全”盖,避免意外触电风险。
    - 高效率:最小化功耗,提高整体系统能效。
    - 易于集成:小巧紧凑的设计,便于嵌入各种设备中。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备中的温度控制
    - 电机控制系统的开关转换
    - 高精度测试仪器的信号调节
    使用建议:
    - 在安装过程中务必切断所有电源,并确保所有连接正确无误后才开启电源。
    - 由于模块一侧可能发热,建议在使用时保持适当通风,防止过热。

    5. 兼容性和支持


    - 兼容性:支持广泛的操作电压范围,可以轻松集成到现有的控制系统中。
    - 支持和服务:如果您需要任何技术支持或产品相关信息,可以联系Crydom的技术支持部门。

    6. 常见问题与解决方案


    - 问题:接通电源后模块未正常工作。
    - 解决方案:检查所有连接是否牢固,确认电源电压是否在规定范围内。
    - 问题:模块在长时间运行后出现过热现象。
    - 解决方案:增加散热措施,如使用外部散热器。

    7. 总结和推荐


    总结:
    Evolution Dual Series SSR 模块以其高可靠性、宽电压范围和紧凑设计,成为工业控制领域的理想选择。该模块提供了广泛的适用性和卓越的性能,使其在市场上具有很强的竞争力。
    推荐:
    强烈推荐给需要高可靠性和高效能固态继电器解决方案的应用场景。无论是工业自动化还是其他高端控制系统,Evolution Dual Series都能完美胜任。

CC2450W2V参数

参数
最大导通电阻 -
负载电流额定值 50A
输出类型 AC,过零
负载电压 24V~280V
输入电压 4V~32V(DC)
控制电压 -
开关功能 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

CC2450W2V厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

CC2450W2V数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES CC2450W2V CC2450W2V数据手册

CC2450W2V封装设计

查看详情并下载
Symbol
Footprint
3D Model
