CC2425W3V

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, Evolution系列, 面板安装, 最大负载电流25A 有效值, 最大负载电压280V有效值
供应商型号: 7034726
供应商: 海外现货
标准整包数: 1

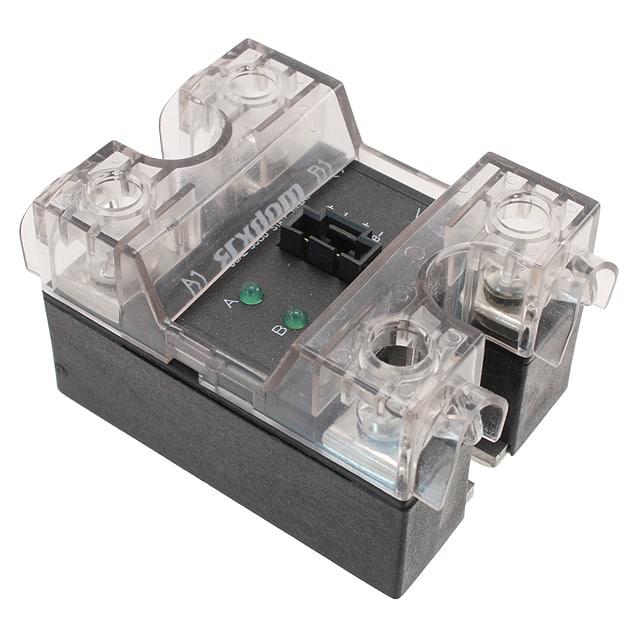

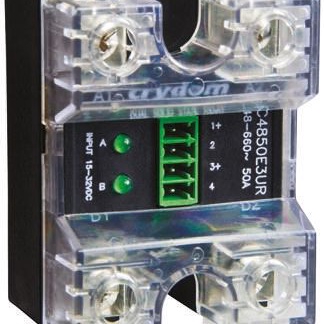

SENSATA TECHNOLOGIES 固态继电器 CC2425W3V

CC2425W3V概述

    Evolution Dual Series 电子元器件产品手册

    产品简介


    Evolution Dual Series 是一款高性能的固态继电器(SSR),专为各种工业和商业应用设计。每个通道的输出额定电流为25A或50A(在40°C时),支持的操作电压范围为24至280VAC和48至600VAC。该系列产品具有多样化的控制输入选项,可以从4VDC到32VDC进行调节。Evolution Dual Series还配备了IP20级别的“触摸安全”盖子,确保了使用者的安全。其核心优势在于零开启输出特性、每个通道的输入状态LED指示器以及卓越的过载保护能力。

    技术参数


    - 输出额定电流:每通道25A或50A(在40°C时)
    - 操作电压:24至280VAC,48至600VAC
    - 控制输入电压:4至32VDC
    - 负载电流范围:0.15至25A(320VAC时)或0.15至50A(600VAC时)
    - 最大瞬态过电压:600V(24至280VAC时)或1200V(48至600VAC时)
    - 最小关断dv/dt:500V/μs
    - 最大一周期浪涌电流:275/300Apk(25A时)或710/750Apk(50A时)
    - 最大启动浪涌电流:275Apk(50Hz时)或710Apk(50Hz时)
    - 最高开启电压降:1.3V
    - 最大I²t值:380/370A²sec(25A时)或2520/2320A²sec(50A时)

    产品特点和优势


    - 高可靠性:具备UL508认证的耐久性评级,能够在严苛环境下稳定运行。
    - 灵活的控制输入:可通过4至32VDC范围内的控制输入电压进行调节。
    - 零开启输出:有效减少误触发情况的发生。
    - 高精度和低功耗:最小启动浪涌电流和最低启动电压降确保高效节能。

    应用案例和使用建议


    应用案例:Evolution Dual Series广泛应用于电机控制、工业自动化设备、电源管理及照明控制系统等领域。例如,它可被用于控制大型工业电机的启停操作,确保设备运行的稳定性。
    使用建议:
    - 安装注意事项:在安装时确保所有连接已验证并正确紧固,以防止误操作或短路。
    - 散热处理:由于设备工作过程中会产生热量,需根据制造商提供的热阻曲线进行适当散热设计。

    兼容性和支持


    Evolution Dual Series 设备可与多种控制信号接口兼容,支持4至32VDC范围内的控制输入。制造商提供了详尽的技术支持文档和在线咨询服务,以帮助用户更好地理解和使用该产品。如果您有任何疑问,可以联系Crydom的技术支持团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动困难 | 检查控制输入电压是否符合规定范围。 |
    | 过热报警 | 确认设备是否已经按照建议进行了适当的散热设计。 |
    | 输出不稳定 | 确认负载电流是否超过额定值,并检查连接是否稳固。 |

    总结和推荐


    Evolution Dual Series 是一款高可靠性、高性能的固态继电器,适用于广泛的工业和商业应用。其独特的设计、优秀的电气特性和强大的支持服务使其在市场上具有很强的竞争力。无论您是需要控制电机还是其他负载设备,这款产品都值得您的考虑。强烈推荐给需要稳定可靠开关控制的应用场合。如果您对进一步了解Evolution Dual Series感兴趣,欢迎访问官方网站获取更多信息。

CC2425W3V参数

参数
输入电压 4V~32V(DC)
控制电压 4V~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
负载电压 24V~280V
长*宽*高 58.42mm*45.72mm*45.7mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

CC2425W3V厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

CC2425W3V数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES CC2425W3V CC2425W3V数据手册

CC2425W3V封装设计

查看详情并下载
Symbol
Footprint
3D Model
