首页  >  产品百科  >  A2450PG

A2450PG

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, 1系列, 面板安装, 最大负载电流50A 有效值, 最大负载电压280V有效值
供应商型号: N-A2450PG
供应商: 云汉优选
标准整包数: 1

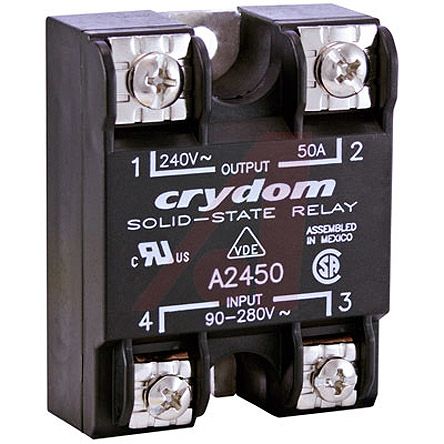

SENSATA TECHNOLOGIES 固态继电器 A2450PG

A2450PG概述


    产品简介


    本文将介绍一款适用于重工业负载的固体继电器(Solid State Relay, SSR)。该产品的输出电流范围广泛,涵盖从10A到125A,适用于24-280 VAC的操作电压。这款继电器具有零电压或瞬时导通的输出模式,通过UL/CSA/VDE认证,同时符合EN60950-1标准。此外,它还具备直接功率引线框架设计和环氧树脂自由设计,确保高可靠性和耐用性。

    技术参数


    以下是根据技术手册提取的主要技术规格:
    | 参数描述 | 10A | 25A | 50A | 75A | 90A | 110A | 125A |

    | 工作电压(47-440Hz) [Vrms] | 24-280 | 24-280 | 24-280 | 24-280 | 24-280 | 24-280 | 24-280 |
    | 突发过电压 [Vpk] | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
    | 最大断态泄漏电流@额定电压 [mArms] | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
    | 最小断态dv/dt@最大额定电压 [V/µsec] | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
    | 最大负载电流 [Arms] | 10 | 25 | 50 | 75 | 90 | 110 | 125 |
    | 最小负载电流 [mArms] | 150 | 150 | 150 | 150 | 150 | 250 | 250 |
    | 最大1周期浪涌电流(50/60Hz) [Apk] | 115/120 | 239/250 | 597/625 | 954/1000 | 1145/1200 | 1432/1500 | 1670/1750 |
    | 最大导通电压降@额定电流 [Vrms] | 1.15 | 1.15 | 1.30 | 1.15 | 1.15 | 1.15 | 1.15 |
    | 结至壳体热阻 [°C/W] | 1.03 | 0.8 | 0.45 | 0.3 | 0.27 | 0.25 | 0.22 |
    | 最大1/2周期I²t用于熔化 [A² sec] | 66/60 | 285/259 | 1770/1621 | 4555/4150 | 6560/5976 | 10249/9338 | 13950/12709 |
    | 最小功率因数(最大负载时) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |

    产品特点和优势


    1. 多样化的控制电压选项:该继电器支持多种控制电压,包括直流电压(3-32 VDC)、交流电压(90-280 VAC)及特定范围内的交流电压(18-36 VAC)。
    2. 高可靠性设计:采用直接铜基板设计和环氧树脂自由设计,增强耐用性。
    3. 快速响应:瞬时导通版本可在毫秒内完成导通,提高系统响应速度。
    4. 环境适应性强:工作温度范围广(-40°C至80°C),且符合EMC等级3标准,适用于恶劣工业环境。

    应用案例和使用建议


    应用案例
    该继电器适用于多种工业场合,如工厂自动化设备、加热系统、电机控制、照明系统等。具体应用场景包括:
    - 在加热系统中作为温度控制开关。
    - 在电机控制设备中作为电源管理器。
    使用建议
    1. 散热管理:根据温度曲线,适当增加散热装置以确保稳定运行。
    2. 负载匹配:确保选择合适的负载电流以避免过载。
    3. 正确连接:严格按照安装指南中的连接方法进行接线,以避免电击风险。

    兼容性和支持


    该产品与多种标准兼容,例如UL、CSA、VDE、CE。厂商提供详尽的技术支持服务,包括详细的安装指南、维护手册和技术文档。如果需要特定的定制选项,建议联系厂商技术部门获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器过热 | 安装适当的散热器并确保良好通风。 |
    | 控制信号不稳定 | 检查输入电压和电流,确保在规定范围内。 |
    | 功率因素低 | 增加功率因素校正电容器以改善性能。 |

    总结和推荐


    总体而言,该固体继电器是一款高度可靠的工业级产品,具备广泛的电流和电压适用范围。其多功能性和坚固的设计使其成为工业应用的理想选择。考虑到其卓越的性能和广泛的应用范围,强烈推荐在高可靠性要求的工业环境中使用该产品。

A2450PG参数

参数
负载电流额定值 50A
输出类型 AC,过零
负载电压 24V~280V
输入电压 90V~280V
控制电压 90V~280V(AC)
开关功能 -
最大导通电阻 -
长*宽*高 58.4mm*45.7mm*22.9mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

A2450PG厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

A2450PG数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES A2450PG A2450PG数据手册

A2450PG封装设计

查看详情并下载
Symbol
Footprint
3D Model
