HD48110G

产品分类: 固态继电器
产品描述: AC,过零 48V~530V 110A 4V~32V 底座安装,螺纹安装
供应商型号: Q-HD48110G
供应商: 期货订购
标准整包数: 20

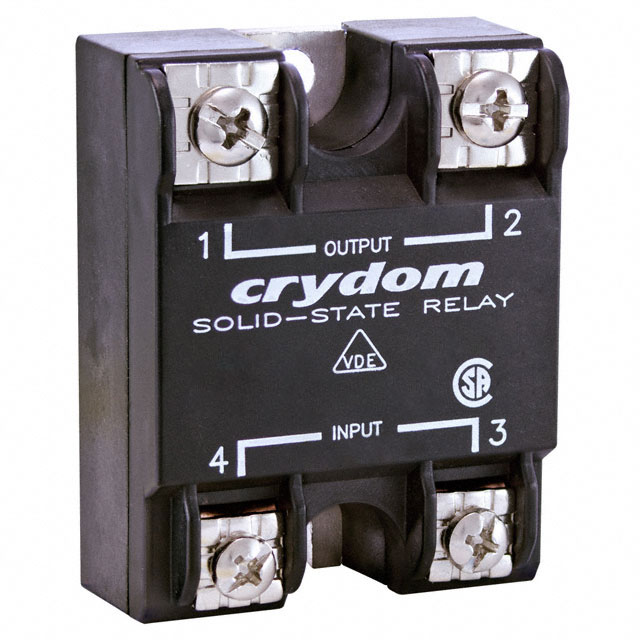

SENSATA TECHNOLOGIES 固态继电器 HD48110G

HD48110G概述


    产品简介


    产品类型及主要功能
    HA 和 HD 系列是由 Sensata Technologies 生产的面板安装型固态继电器(Solid State Relay, SSR)。这些继电器主要用于开关控制,特别适合于重型工业负载的应用场合。继电器采用了可控硅整流器(SCR)输出,具备零电压或瞬时开启功能,适用于广泛的交流和直流控制电压需求。
    应用领域
    - 工业自动化:用于工厂自动化系统中的高电流控制。
    - 电力控制:广泛应用于电力传输和分配系统的保护与控制。
    - 机械设备:可用于各种机械设备的电气控制系统。

    技术参数


    | 参数 | HA/HD4812 | HA/HD4825 | HA/HD4850 | HA/HD4875 | HA/HD4890 | HA/HD48110 | HA/HD48125 |

    | 额定工作电压(VAC) | 48-530 | 48-530 | 48-530 | 48-530 | 48-530 | 48-530 | 48-530 |
    | 控制电压范围(VDC/Vrms) | 4-32/90-280 | 4-32/90-280 | 4-32/90-280 | 4-32/90-280 | 4-32/90-280 | 4-32/90-280 | 4-32/90-280 |
    | 最大额定电流(A) | 12 | 25 | 50 | 75 | 90 | 110 | 125 |
    | 最大瞬态过电压(Vpk) | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
    | 最小关断电压(VDC/Vrms) | 1.0 | 10 | 4.0 | 10 | 4.0 | 4.0 | 4.0 |
    | 输入电流范围(mA) | 7.0-12.0 | 5.0-10.0 | 16.0-20.0 | 5.0-10.0 | 5.0-10.0 | 5.0-10.0 | 5.0-10.0 |

    产品特点和优势


    1. 高可靠性:采用 SCR 输出,能处理重负荷,具备良好的稳定性和耐用性。
    2. 安全性:UL/CSA/TUV 认证,CE 合规,确保设备安全可靠。
    3. 适应性强:支持多种控制电压范围,适用性广泛。
    4. 结构设计优化:改进的 SEMS 螺丝和垫片,提高了安装效率。
    5. 抗干扰能力:内部设计采用环氧树脂自由设计,减少电磁干扰。
    6. 环境适应性:-40°C 至 80°C 的工作温度范围,满足多种应用环境要求。

    应用案例和使用建议


    应用案例
    1. 工厂自动化:HA/HD 系列继电器广泛应用于工厂自动化生产线上的高电流控制。
    2. 电力控制系统:用于电网中的电力分配和传输系统,确保系统的稳定运行。
    使用建议
    - 散热管理:使用合适的散热装置,避免因过热导致的故障。
    - 电缆选择:根据额定电流选择适当的电缆规格,确保系统安全。
    - 正确安装:遵循正确的安装步骤,确保螺丝拧紧到推荐扭矩值。

    兼容性和支持


    1. 兼容性:该继电器与多种输入和输出终端兼容,如螺纹接线端子和快连接线端子。
    2. 技术支持:Sensata Technologies 提供技术支持,帮助解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:设备启动时间长。
    - 解决方案:检查输入电压是否在推荐范围内,确保输入信号正常。
    2. 问题:负载电流不稳定。
    - 解决方案:确认负载类型,选择合适型号的继电器。
    3. 问题:设备发热严重。
    - 解决方案:安装散热器或调整工作负载,确保系统在安全温度范围内运行。

    总结和推荐


    综合评估
    HA/HD 系列继电器具有高性能、高可靠性、广泛的适用性等显著优势,适用于多种工业和电力控制系统。其高耐压能力和良好的环境适应性使其在不同应用场景中表现出色。
    推荐结论
    强烈推荐使用 HA/HD 系列继电器,尤其是在需要高可靠性和稳定性的工业和电力控制系统中。如果您对本产品有任何疑问,欢迎联系 Sensata 技术支持获取更多信息和支持。

HD48110G参数

参数
输入电压 4V~32V
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 110A
输出类型 AC,过零
负载电压 48V~530V
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

HD48110G厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HD48110G数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HD48110G HD48110G数据手册

HD48110G封装设计

查看详情并下载
Symbol
Footprint
3D Model
