84134020

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 50A 3V~32V(DC) 底座安装,螺纹安装
供应商型号: 1190007
供应商: 海外现货
标准整包数: 1

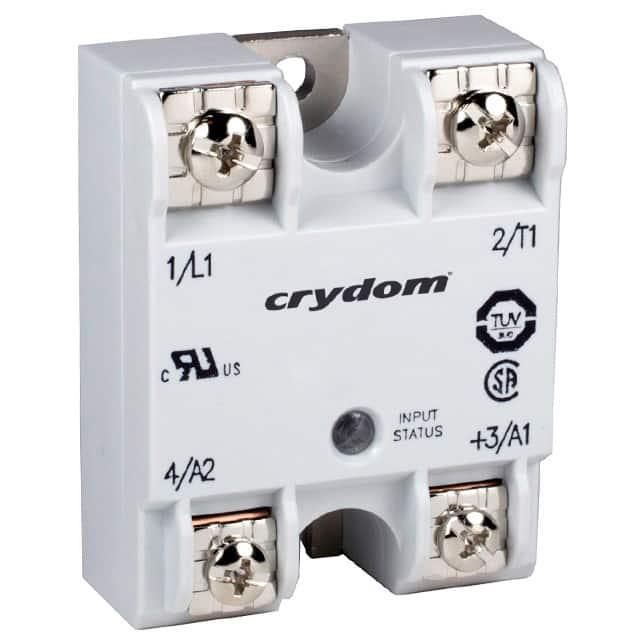

SENSATA TECHNOLOGIES 固态继电器 84134020

84134020概述

    GN Series 固态继电器产品技术手册

    1. 产品简介


    GN系列固态继电器是一种高效能的电气控制装置,广泛应用于工业自动化、建筑控制、照明系统及医疗设备等领域。该系列产品支持交流电压范围为24-280 VAC和48-660 VAC,提供从10安培到125安培的电流选择,确保适用于各种复杂的应用环境。

    2. 技术参数


    - 电流等级:10安培至125安培
    - 输出电压:24-280 VAC 和 48-660 VAC
    - 防护等级:可选带IP20防护罩或无防护罩
    - 电气特性:
    - 输入电压:直流3-32VDC或交流90-280VAC或交流18-36VAC
    - 最大逆向电压:-32VDC
    - 最小触发电压:3VDC
    - 输入阻抗:10欧姆(典型)
    - 输入电流:最小10mA,最大15mA
    - 工作温度范围:-40°C至80°C(交流型号为-20°C至80°C)
    - 其他规格:
    - 冲击和振动耐受性
    - 电磁兼容性达到三级标准(EMC Compliant to Level 3)
    - 绝缘电阻:10^9欧姆(500VDC测试)

    3. 产品特点和优势


    - 高可靠性和稳定性:经过UL和CE认证,确保在工业环境中长时间运行稳定。
    - 增强的热管理设计:通过优化的散热结构和热垫,有效延长使用寿命。
    - 多功能输入选项:支持多种类型的输入电压,易于与不同的控制系统集成。
    - 防误触保护:提供的触摸安全防护盖,提高了安全性。
    - 优化的半导体封装技术:减少热阻,提高负载能力。

    4. 应用案例和使用建议


    - 工业自动化:用于电机控制和生产线上的精确开关控制。
    - 照明系统:可以实现智能化的照明控制,支持远程管理和调节。
    - 建筑控制:适用于暖通空调系统(HVAC)和其他楼宇自动化需求。
    - 使用建议:在安装时确保所有连接正确并遵循制造商的安装指南;使用适当的散热措施以防止过热。

    5. 兼容性和支持


    - 兼容性:GN系列固态继电器与各种主流控制系统兼容,如PLC和微控制器。
    - 厂商支持:Crydom公司提供详尽的技术文档和支持服务,帮助用户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:如何正确选择适合的额定电流?
    - 解答:根据实际负载电流需求选择合适额定电流的产品。
    - 问题2:如何处理继电器过热问题?
    - 解答:增加外部散热器并确保足够的通风空间。
    - 问题3:出现频繁跳闸怎么办?
    - 解答:检查电路是否存在短路或接地不良的情况,调整输入电压至合理范围。

    7. 总结和推荐


    综上所述,GN系列固态继电器凭借其广泛的电流范围、优秀的电气性能以及全面的安全保障措施,在众多应用领域展现出卓越的表现。对于需要高度可靠和稳定电力控制系统的用户来说,GN系列是一个理想的选择。强烈推荐在各类工业控制、自动化和能源管理项目中采用这一高性能产品。

84134020参数

参数
负载电压 24V~280V
输入电压 3V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 50A
输出类型 AC,过零
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

84134020厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

84134020数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES 84134020 84134020数据手册

84134020封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 666.8497
5+ ¥ 654.9417
10+ ¥ 654.9417
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 666.84
