HAC60D150

产品分类: 固态继电器
产品描述: AC,过零 48V~660V 150A 4V~32V(DC) 底座安装,螺纹安装,铰轴安装
供应商型号: Q-HAC60D150
供应商: 期货订购
标准整包数: 2

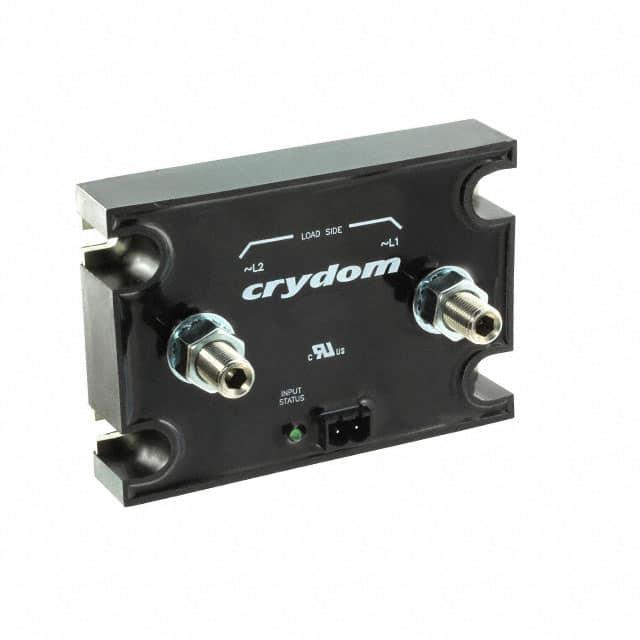

SENSATA TECHNOLOGIES 固态继电器 HAC60D150

HAC60D150概述

    HAC系列固态继电器产品手册

    一、产品简介


    HAC系列固态继电器是一种集成了先进技术和多功能特性的高性能固态继电器。它能够处理高电压(24到660VAC)和大电流(高达150A RMS),并且提供了AC或DC输入控制选项。此外,HAC系列具备锁紧输入连接器、过压保护、热垫等选配功能,使其适用于工业自动化、电力传输和分配、电机控制等领域。

    二、技术参数


    以下是HAC系列固态继电器的技术规格表:
    | 参数 | HAC24x150 | HAC60x150 |
    |
    | 输入电压范围 | 24-280 Vrms | 48-660 Vrms |
    | 最大瞬态过电压 | 600 Vpk | 1200 Vpk |
    | 最小负载电流 | 0.15 Arms | 0.15 Arms |
    | 最大浪涌电流 | 1670/1750 Arms | 1670/1750 Arms |
    | 最大断态漏电流 | 13950/12709 mA | 13950/12709 mA |
    | 最大通态电压降 | 1.15 Vrms | 1.15 Vrms |
    | 结温至壳温热阻 | 0.15°C/W | 0.15°C/W |
    | 导线尺寸最大 | 2/0 AWG / 67.4 mm² | 2/0 AWG / 67.4 mm² |
    | 输出端子螺栓扭矩范围 | 225-300 in-lbs (25.4-33.9 Nm) | 225-300 in-lbs (25.4-33.9 Nm) |

    三、产品特点和优势


    HAC系列固态继电器的主要特点包括:
    - 高电压和大电流处理能力:能够承受高达660VAC和150A RMS的大电流。
    - 灵活的输入控制:提供AC或DC输入选项,满足不同的应用需求。
    - 锁定输入连接器:确保安全可靠的连接。
    - 可选过压保护和热垫:提升系统的稳定性和安全性。
    - 零电压或瞬时开启选项:提供多种切换方式以适应不同应用场景。

    四、应用案例和使用建议


    HAC系列固态继电器广泛应用于各种工业控制系统中,例如电机控制、加热系统、照明控制等。在使用过程中,应注意以下几点:
    - 散热:确保良好的散热,可以参考温度曲线选择合适的散热器。
    - 安装扭矩:遵循正确的安装扭矩指南,确保连接可靠。
    - 接线:将负载正确连接到固态继电器的任意一个输出端子。

    五、兼容性和支持


    HAC系列固态继电器具有较高的兼容性,可以与多种电子元件和设备配合使用。厂商还提供了相应的硬件套件(如TRM3/0卡箍终端)和其他辅助配件,确保用户能够在各个应用场景中无缝集成。同时,厂商也提供了详细的技术支持文档和售后服务,帮助用户解决在使用过程中遇到的各种问题。

    六、常见问题与解决方案


    - 问题1:如何选择正确的型号?
    解决方案:根据实际的工作电压和电流需求,参考产品选型表格,选择合适的型号。
    - 问题2:如何确保散热良好?
    解决方案:参照温度曲线图选择合适的散热器,确保在高温环境下仍能保持良好的工作状态。
    - 问题3:接线需要注意什么?
    解决方案:严格按照接线图进行接线,保证所有连接牢固且符合标准。

    七、总结和推荐


    综上所述,HAC系列固态继电器是一款高效、稳定的高性能产品。其丰富的功能和灵活的应用使得它在多个行业中都有广泛的应用前景。我们强烈推荐在需要高电压、大电流处理能力的应用场景中选用HAC系列固态继电器。

HAC60D150参数

参数
最大导通电阻 -
负载电流额定值 150A
输出类型 AC,过零
负载电压 48V~660V
输入电压 4V~32V(DC)
控制电压 -
开关功能 -
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 盒装

HAC60D150厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HAC60D150数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HAC60D150 HAC60D150数据手册

HAC60D150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 296.3125 ¥ 2429.7625
5+ $ 280.5125 ¥ 2300.2025
库存: 200
起订量: 2 增量: 2
交货地:
最小起订量为:2
合计: ¥ 4859.52
