PM2260A25VJH

产品分类: 固态继电器
产品描述: AC,过零 48V~600V 25A 90V~280V(AC/DC) 底座安装,螺纹安装
供应商型号: Q-PM2260A25VJH
供应商: 期货订购
标准整包数: 5

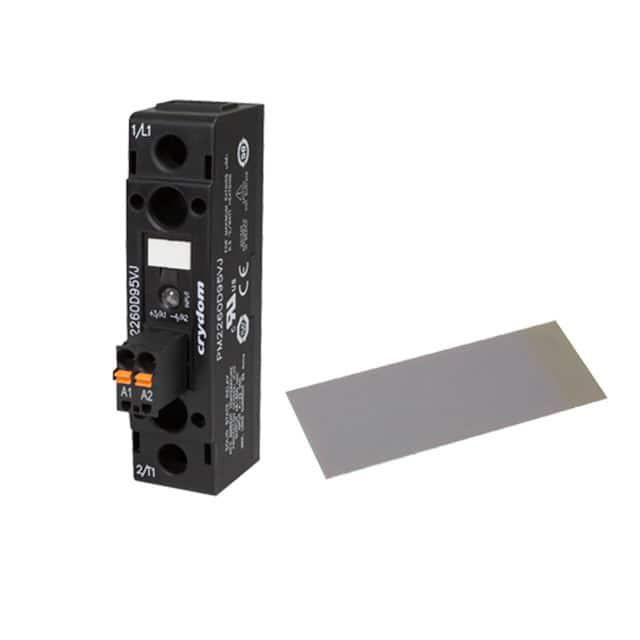

SENSATA TECHNOLOGIES 固态继电器 PM2260A25VJH

PM2260A25VJH概述


    产品简介


    产品类型: PM22系列面板安装型固态继电器(SSR)
    主要功能:
    PM22系列是一种用于工业控制和自动化领域的固态继电器,采用DBC(直接铜键合)基板设计以提供卓越的热性能。该系列产品具备过压保护、LED输入状态指示、AC/DC控制模式、光学隔离等功能,广泛应用于电力控制、电机控制及各类工业自动化场景。
    应用领域:
    - 工业自动化设备
    - 电机控制
    - 电力传输与分配
    - 机械设备控制

    技术参数


    输出规格
    - 最大输出电流: 95安培
    - 输出电压: 600VAC
    - 过压保护: 内置过压保护功能
    - 光学隔离: 4000VAC
    - 接触器配置: 可选择接触器式端子布局
    - 输出漏电流: ≤1 mARMS(额定电压下)
    - 最小关断dv/dt: ≥500 V/μs
    输入规格
    - 控制电压范围:
    - 90-280 VAC/VDC(适用于PM2260AxxV)
    - 4-32 VDC(适用于PM2260DxxV)
    - 最小输入电流: 6 mA
    - 最大输入电流: 10 mA
    - 转换时间: 最大开启时间为20 ms,最大关闭时间为30 ms
    工作环境
    - 温度范围: -40°C 至 80°C(工作温度),-40°C 至 100°C(存储温度)
    - 湿度: 85%非冷凝环境
    安全认证
    - C-UL-US和TUV批准
    - 符合IEC电磁兼容标准:EN61000-4-2、EN61000-4-4、EN61000-4-5

    产品特点和优势


    1. 高性能: 支持高达95安培的输出电流,适合大功率负载需求。
    2. 安全可靠: 内置过压保护及4000VAC光学隔离,确保设备的安全性。
    3. 热管理优秀: DBC基板设计提供了优越的热性能。
    4. 灵活控制: 支持AC和DC控制模式,适应不同应用场景。
    5. 兼容性强: 与多种工业控制系统无缝对接,具有良好的兼容性。

    应用案例和使用建议


    应用案例
    - 工业电机控制: PM22系列常用于控制各种类型的工业电机,提供平稳的启动和停止控制。
    - 负载切换: 在电力传输系统中用于大电流负载的精确切换。
    - 远程控制: 通过DC控制模式实现远程控制,特别适合分布式自动化场景。
    使用建议
    - 散热设计: 根据负载电流和环境温度选择合适的散热片,确保最佳工作条件。
    - 控制电压匹配: 根据实际应用场景选择合适的控制电压范围(90-280 VAC/VDC或4-32 VDC)。
    - 负载测试: 在正式投入使用前,进行负载测试以确认设备的稳定性和可靠性。

    兼容性和支持


    兼容性:
    - 支持多种工业标准连接器,例如CP201和CP202,与NOVA22 SSRs兼容。
    - 提供丰富的配件选择,如热沉、导热垫和螺栓套件,以满足多样化的安装需求。
    技术支持:
    - 厂商提供全面的技术支持和售后服务,包括安装指导、故障排查和维护建议。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法正常工作 | 检查输入电压是否符合要求,确保接线无误。 |
    | 输出端发热严重 | 检查散热措施是否到位,必要时更换更大规格的散热片。 |
    | 设备响应时间过长 | 确认控制电压是否在推荐范围内,调整至最佳值。 |

    总结和推荐


    综合评估: PM22系列面板安装型固态继电器以其高输出电流、卓越的热管理和多样化功能,在工业控制领域表现出色。其内置的安全保护机制和出色的可靠性使其成为众多应用的理想选择。
    推荐理由: PM22系列适合需要大功率、高稳定性和多功能性的应用场景。尤其在电机控制和电力传输中表现优异,是值得信赖的选择。建议在复杂工业环境中优先考虑此产品。

PM2260A25VJH参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
负载电压 48V~600V
输入电压 90V~280V(AC/DC)
控制电压 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

PM2260A25VJH厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

PM2260A25VJH数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES PM2260A25VJH PM2260A25VJH数据手册

PM2260A25VJH封装设计

查看详情并下载
Symbol
Footprint
3D Model
