首页  >  产品百科  >  D2425KT-B

D2425KT-B

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 25A 3V~32V 底座安装,螺纹安装
供应商型号: CC2682-ND
供应商: Digi-Key
标准整包数: 1

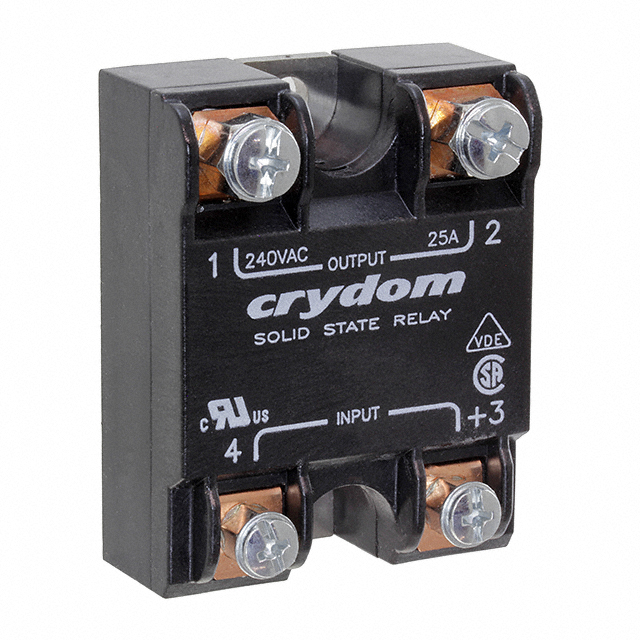

SENSATA TECHNOLOGIES 固态继电器 D2425KT-B

D2425KT-B概述


    产品简介


    Series 1T 240 VAC固态继电器
    Series 1T 240 VAC固态继电器(Solid State Relay, SSR)是一种用于开关控制的电子组件,能够在工业环境中进行精准的负载切换。该系列继电器提供从10安培到125安培的不同额定电流,适用于广泛的交流和直流控制电压。主要应用于重工业负载控制、电力管理和自动化控制系统等领域。

    技术参数


    电气特性
    - 控制电压范围:
    - 3-32 VDC
    - 90-280 VAC
    - 18-36 VAC
    - 额定负载电流:
    - 10A, 25A, 50A, 75A, 90A, 110A, 125A
    - 过压保护: 可选
    - 瞬时过压峰值: 600 Vpk
    - 最大关断漏电流: 10 mArms
    - 最小关断dv/dt: 500 V/μs
    - 最大输出电压降: 1.15 Vrms
    - 输入状态指示灯: 可选
    - 热阻(结到壳体): 0.22 - 1.03 °C/W
    - 瞬时冲击电流: 最大瞬时电流可达1670/1750 Apk
    工作环境
    - 工作温度范围: -40°C 至 80°C
    - 存储温度范围: -40°C 至 125°C
    - 湿度: 93%非冷凝

    产品特点和优势


    1. 高可靠性: Series 1T 240 VAC SSR通过了UL/CSA/VDE认证,符合EN60950-1标准,确保在各种环境下稳定运行。
    2. 多样化控制选项: 支持AC和DC控制,适合不同的应用需求。
    3. 高功率密度: 直接铜基板设计,提高散热效率,适用于大功率负载。
    4. 简便的安装和维护: 采用改进型SEMS螺钉和垫圈,便于安装,减少故障率。
    5. 安全防护: 包含过压保护和可选的瞬时过压保护,增强安全性。

    应用案例和使用建议


    应用案例:
    - 重工业负载控制: 在金属加工、化工、建筑等行业中,用于开关控制重负荷电机或大型电炉。
    - 电力管理: 在数据中心、智能电网系统中,作为关键的电力控制组件。
    - 自动化控制系统: 在生产线中,配合PLC等控制器进行精准控制。
    使用建议:
    - 合理选择型号: 根据负载电流大小选择合适的额定电流型号。
    - 注意散热: 大功率应用需考虑安装散热片,参考技术手册中的热阻曲线进行设计。
    - 防潮措施: 在潮湿环境下使用时,需做好防潮处理,避免水汽影响性能。
    - 安装规范: 遵循技术手册中的安装指导,确保机械连接的安全可靠。

    兼容性和支持


    兼容性:
    - Series 1T 240 VAC SSR可与其他电子设备无缝集成,适用于多种工业自动化系统。
    支持服务:
    - Crydom提供全面的技术支持和售后服务,包括咨询、培训和技术文档下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器频繁跳闸 | 检查输入电压是否超出允许范围;确保负载电流不超过额定值。 |
    | 启动时间长 | 检查输入电压是否满足最低启动电压要求。 |
    | 输出电流不足 | 检查散热是否良好;检查是否有短路情况。 |

    总结和推荐


    总结:
    Series 1T 240 VAC SSR凭借其高可靠性、多样化的控制选项和优异的性能,成为重工业负载控制和电力管理的理想选择。其在应用中的稳定性、安全性和易用性为其在市场上的竞争力提供了有力支持。
    推荐:
    对于需要在工业环境中进行精确控制的应用场合,Series 1T 240 VAC SSR是一款值得推荐的产品。无论是从技术性能还是长期使用的角度来看,该系列产品都能满足用户的需求。

D2425KT-B参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
负载电压 24V~280V
输入电压 3V~32V
控制电压 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

D2425KT-B厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

D2425KT-B数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES D2425KT-B D2425KT-B数据手册

D2425KT-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 83.096 ¥ 695.4097
10+ $ 79.144 ¥ 662.3364
50+ $ 75.5456 ¥ 632.2222
100+ $ 73.3204 ¥ 613.6002
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 695.4
