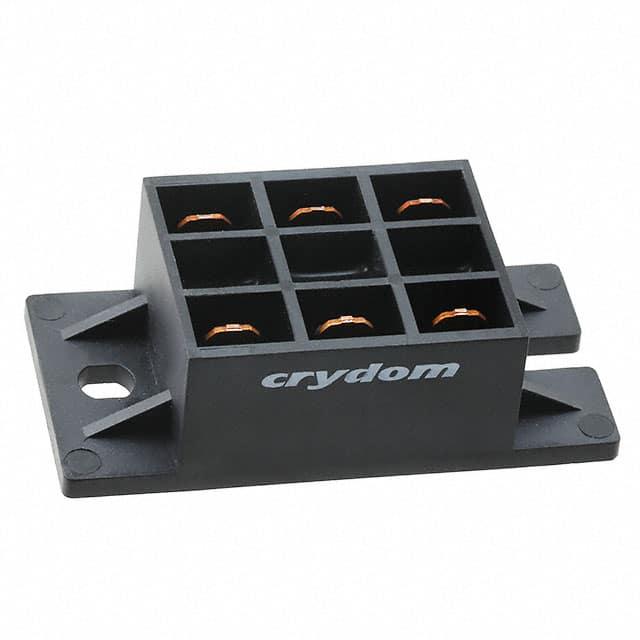

B511-2

产品分类: 晶闸管/可控硅
产品描述: 60mA 250A 400V 2.5V 底座安装
供应商型号: N-B511-2
供应商: 云汉优选
标准整包数: 1
SENSATA TECHNOLOGIES 晶闸管/可控硅 B511-2

B511-2概述

    # 电子元器件产品技术手册解析

    产品简介


    B-2T和B-2系列功率模块是Crydom公司生产的电子元器件,用于交流或直流电压输出,最大可达15KW。这些模块经过UL认证(E72445),适用于多种工业应用场合。

    技术参数


    电气参数
    - 最大DC输出电流:在Tc = 85°C时,最大输出电流为25A (B5) 和 42.5A (B6)。
    - 最大电压降:在25A时为1.65V (B5),在42.5A时为1.65V (B6)。
    - 工作温度范围:-40°C到125°C。
    - 关态电压上升率:500V/μs。
    - 线输入电压:AC 120V, 240V, 280V, 480V (重复峰值反向电压分别为400V, 400V, 400V, 400V)。
    - 最大非重复冲击电流:1/2周期,60Hz,分别为250A (B5) 和 600A (B6)。
    - 最小触发门极电流:25°C时为60mA (B5) 和 80mA (B6)。
    - 最小触发门极电压:25°C时为2.5V (B5) 和 3.0V (B6)。
    - 平均门极功率:0.5W (B5) 和 0.5W (B6)。
    - 最大峰值反向门极电压:5.0V (B5) 和 5.0V (B6)。
    - 最大热阻:0.9°C/W (B5) 和 0.7°C/W (B6)。
    - 隔离电压:2500Vrms。
    一般参数
    - 重量:典型值为1.5盎司(约42.5克)。
    可用选项
    - AC线电压:120V, 240V, 280V, 480V。
    - 外部抑制器:选配(仅限于特定电路)。
    - 自由轮转二极管:选配(仅限于特定电路)。
    - 外壳样式:带隔离屏障(-2型)或标准型(-2T型)。

    产品特点和优势


    - 多种电路选择:提供8种不同的电路配置,满足不同应用需求。
    - 高可靠性:通过UL认证,确保产品在高压和大电流环境下稳定可靠运行。
    - 广泛的电压适应能力:能够处理高达15KW的电压输出,适合多种工业环境。
    - 优异的热管理:热阻低,有利于保持设备在高负荷运行时的稳定性。
    - 灵活的外部配置:用户可以根据需要选择是否添加外部抑制器和自由轮转二极管。

    应用案例和使用建议


    应用案例
    - 工厂自动化:用于控制工业电机和设备,实现精确的速度和位置控制。
    - 电力系统:在输配电系统中,用于调节和分配电力。
    - 新能源应用:如太阳能逆变器,用于将直流电转换为交流电。
    使用建议
    - 散热设计:由于工作温度范围宽且输出电流大,建议采用有效的散热措施,如散热片或风扇。
    - 连接检查:在安装和操作前,务必验证所有连接,并确保覆盖所有开口,以防止意外接触。
    - 防护措施:遵循安全指南,断开所有电源后才能进行任何操作,以防电击或设备损坏。

    兼容性和支持


    - 兼容性:该模块具有良好的兼容性,适用于多种工业控制系统。
    - 支持和服务:Crydom提供全面的技术支持和售后服务,包括安装指导和故障排查服务。

    常见问题与解决方案


    常见问题及解决方法
    - 问题1:启动时无法正常触发。
    - 解决方案:检查门极电流和电压是否达到要求,确保外部电路正确连接。

    - 问题2:设备过热。
    - 解决方案:增加散热措施,如加装散热片或改进通风条件。

    - 问题3:设备无法承受额定负载。
    - 解决方案:重新评估负载情况,确保设备的电流和电压参数与实际应用匹配。

    总结和推荐


    综合评估
    - 优点:B-2T和B-2系列功率模块拥有广泛的电压输出能力、出色的热管理和多样的电路选择。它们适用于各种工业应用,并通过了UL认证,确保了其可靠性。
    - 推荐:强烈推荐使用该系列模块,特别是在需要大功率和高稳定性的应用场景中。对于任何涉及高压和大电流的应用,这款模块都是一个值得信赖的选择。
    请访问官方网站了解更多详情:[www.crydom.com](http://www.crydom.com)。

B511-2参数

参数
最大栅极触发电压 2.5V
开启状态电压 -
通态非重复峰值电流 250A
最大栅极峰值反向电压 -
平均通态电流 -
最大栅极触发电流 60mA
SCR类型 -
RMS通态电流 -
断态电压 400V
断态最大重复峰值漏电流 -
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

B511-2厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

B511-2数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 晶闸管/可控硅 SENSATA TECHNOLOGIES B511-2 B511-2数据手册
