01072-226

产品分类: 其他传感器
产品描述:
供应商型号: 682-01072-226
供应商: Mouser
标准整包数: 1
SENSATA TECHNOLOGIES 其他传感器 01072-226

01072-226概述

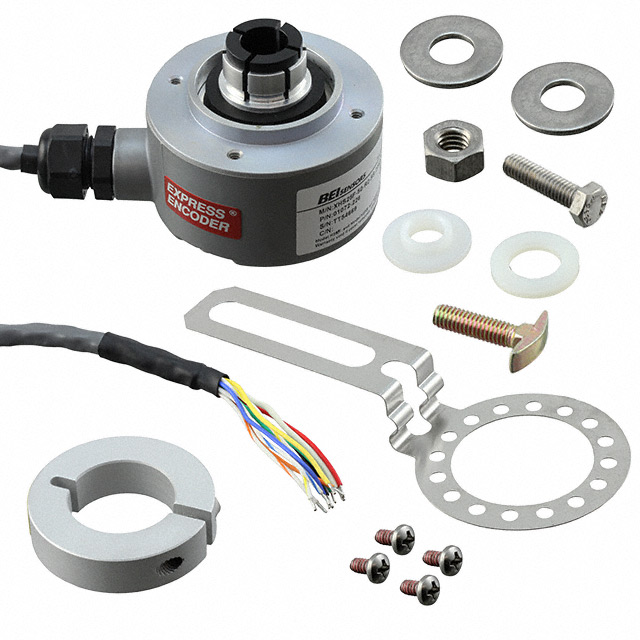

    HS25 增量型光电编码器技术手册

    产品简介


    HS25增量型光电编码器是一种结合了高耐用性的中空轴编码器设计,特别适用于需要高精度、高性能的工业场合。该编码器具备双重轴承和轴密封,具有NEMA 4、13和IP65的环境等级。其坚固的金属外壳和电缆夹确保了高可靠性和耐用性。这款薄型设计(仅2英寸深)易于通过通孔安装在直径达3/4英寸的轴上。同时,可选的绝缘插入件使其能够安装在直径较小的轴上。该编码器的应用范围广泛,包括电机反馈控制、向量控制、造纸及印刷行业、机器人控制以及各种网状工艺控制。

    技术参数


    - 环境评级:NEMA 4&13(IP65),当订购时配有轴密封和电缆夹。
    - 温度范围:工作温度为0°C至70°C;测试温度可达85°C(参见备注8);存储温度为-25°C至90°C。
    - 冲击:50g,持续11毫秒。
    - 振动:频率范围为5到2000Hz,加速度为20g。
    - 湿度:在无冷凝条件下达到98%RH。
    - 输出格式:双通道正交,半周期指数门控(负B通道)。
    - 每圈脉冲数:最高可达2048(参见表A)。
    - 供电电压:5至28VDC(参见备注5)。
    - 电流需求:典型值为100mA(加输出负载),最大为250mA。
    - 电压/输出:根据不同的输出类型提供多种选项(参见备注5)。
    - 频率响应:高达100kHz(参见备注7)。

    产品特点和优势


    HS25增量型光电编码器的独特之处在于其高性能和广泛的适用性。其具有以下几个显著优势:
    - 高可靠性:采用双重轴承和密封,提供优异的机械稳定性。
    - 宽泛的工作温度范围:从-25°C到90°C,满足各种恶劣环境下的使用需求。
    - 低启动扭矩:即使在高温和高速运行条件下,仍能保持较低的启动扭矩。
    - 高分辨率:最高可达2048线/转,满足精确测量的需求。
    - 多种输出选项:提供多种电压输出和保护水平的选择,适应不同应用场景。

    应用案例和使用建议


    应用案例:HS25增量型光电编码器常用于电机反馈控制、机器人控制和印刷设备中。例如,在印刷机中,它可以用来精确控制纸张的速度和位置。
    使用建议:在选择绝缘插入件时,应注意其对启动扭矩的影响。对于需要低启动扭矩的应用,建议使用felt密封而不是橡胶密封。此外,在连接输出电路时,应遵循正确的接地和保护措施以避免损坏编码器。

    兼容性和支持


    HS25增量型光电编码器支持多种输出格式和电压,与多种控制系统兼容。用户可以联系厂家获取更多的定制化选项和支持。此外,制造商还提供了详细的安装指南和技术支持服务,帮助用户快速掌握产品的使用方法。

    常见问题与解决方案


    - Q1:如何正确选择合适的供电电压?
    - A1:根据表A中的信息选择合适的供电电压。推荐使用5至28VDC的输入电压范围,并遵循特定的输出格式要求。
    - Q2:如何提高频率响应?
    - A2:可以通过咨询工厂获取更高的频率响应设置。默认频率响应为100kHz,特殊需求请联系工厂确认。
    - Q3:如何防止过压和反向电压?
    - A3:确保使用符合标准的电源和电路连接。具体保护措施已在技术手册中详细说明,用户应严格遵守。

    总结和推荐


    HS25增量型光电编码器以其高可靠性和广泛的适用性在市场上脱颖而出。无论是精密控制还是恶劣环境下的应用,它都能表现出色。强烈推荐给需要高性能增量型光电编码器的工程师和设计师。

01072-226参数

参数
安装方式 导线安装,底座安装
包装方式 盒装

01072-226厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01072-226数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01072-226 01072-226数据手册

01072-226封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 814.2876 ¥ 6880.7302
5+ $ 775.824 ¥ 6555.7128
10+ $ 747.4425 ¥ 6315.8891
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6880.73
直接购买
加入购物车
