PM6760D25P

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, PM67系列, 面板安装, 最大负载电流25 A, 最大负载电压600 V 交流
供应商型号: SCE-PM6760D25P
供应商: 海外现货
标准整包数: 1

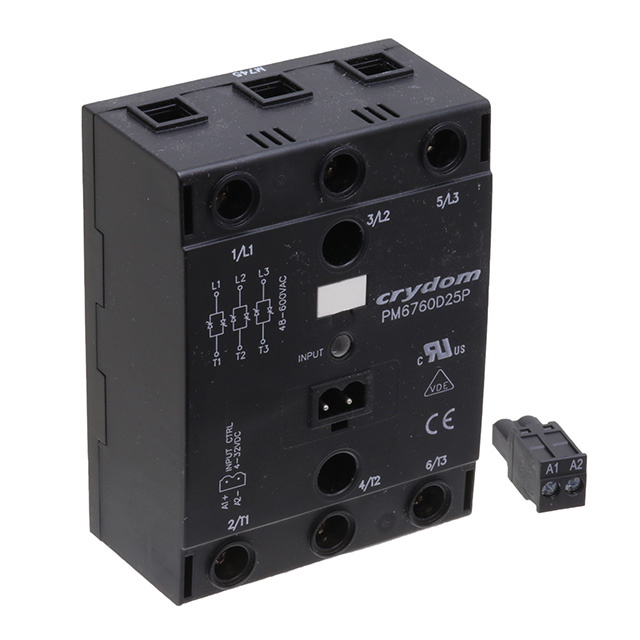

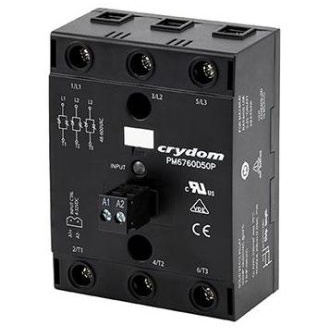

SENSATA TECHNOLOGIES 固态继电器 PM6760D25P

PM6760D25P概述


    产品简介


    PM67系列:紧凑型三相固态继电器
    PM67系列是紧凑型三相固态继电器,提供面板安装的67.5毫米宽封装,每个通道的最大输出额定电流可达75安培(在40°C)。其内置的过电压保护和选配的过温保护使其适用于苛刻的加热、运动和照明应用。

    技术参数


    - 输出类型:三相交流,最大输出电压可达600 VAC,单通道最大输出电流75安培(在40°C)。
    - 控制输入:4-32 VDC或90-280 VAC/VDC。
    - 过电压保护:最高瞬时过电压1200 Vpk。
    - 最大断态漏电流:1 mARMS。
    - 最小断态dv/dt:500 V/μsec。
    - 额定负载电流:通用负载25至75 ARMS,电机启动电流6.4/3.9至21/17.6 ARMS。
    - 最小负载电流:100 mARMS(25/30/50/55/60A)到150 mARMS(75A)。
    - 短路电流等级:100 kA。
    - 环境温度范围:-40°C至80°C。
    - 存储温度范围:-40°C至100°C。

    产品特点和优势


    - 高集成度:采用面板安装设计,易于安装。
    - 耐用性:具有内置的过电压保护,可选的过温保护。
    - 多功能性:提供多种型号以适应不同负载需求。
    - 安全:IP20级防护,适合工业环境使用。
    - 认证:通过UL和VDE认证,确保可靠性和安全性。

    应用案例和使用建议


    应用案例
    - 塑料注射成型设备:用于控制机器的加热系统。
    - 包装设备:控制输送带和其他机械部件的驱动。
    - 工业烤箱:实现温度控制,确保稳定的工作环境。
    - 专业烹饪设备:控制烤箱和炉灶的工作状态。
    使用建议
    - 安装:确保正确安装热沉,以提高散热效果。
    - 布线:推荐使用18 AWG以上的铜导线,并遵循手册中的布线指导。
    - 电源管理:对于大功率应用,考虑使用更大容量的电源和更好的冷却措施。

    兼容性和支持


    - 兼容性:与标准板式SSR兼容。
    - 支持服务:厂家提供技术支持和售后服务,确保用户能够获得及时的帮助。

    常见问题与解决方案


    1. 如何正确选择合适的型号?
    - 参考手册中的产品选择指南,根据实际需求选择相应的电流等级和控制电压。
    2. 安装过程中如何防止过热?
    - 正确安装热沉并遵循推荐的螺钉扭矩值,确保良好的散热效果。
    3. 如何连接控制信号?
    - 确保输入控制信号的电压和电流符合手册中的要求,使用推荐的连接方法。

    总结和推荐


    PM67系列固态继电器是一款功能强大且可靠性高的产品,适合在各种工业环境中使用。其易于安装、高效能和广泛的应用范围使其在市场上具有很强的竞争力。我们强烈推荐使用PM67系列继电器,特别是在需要高可靠性的工业控制系统中。
    通过细致的技术参数分析、实用的应用案例以及详尽的安装指导,PM67系列固态继电器无疑是一个值得信赖的选择。

PM6760D25P参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
负载电压 48V~600V
输入电压 4V~32V
安装方式 底座安装,螺纹安装
包装方式 散装

PM6760D25P厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

PM6760D25P数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES PM6760D25P PM6760D25P数据手册

PM6760D25P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2373.4871
5+ ¥ 2009.4067
10+ ¥ 1826.6165
25+ ¥ 1766.1864
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2373.48
