B53TP25C

产品分类: 固态继电器
产品描述: AC,过零 48V~530V 25A 90V~140V(AC) 底座安装,螺纹安装
供应商型号: N-B53TP25C
供应商: 云汉优选
标准整包数: 1

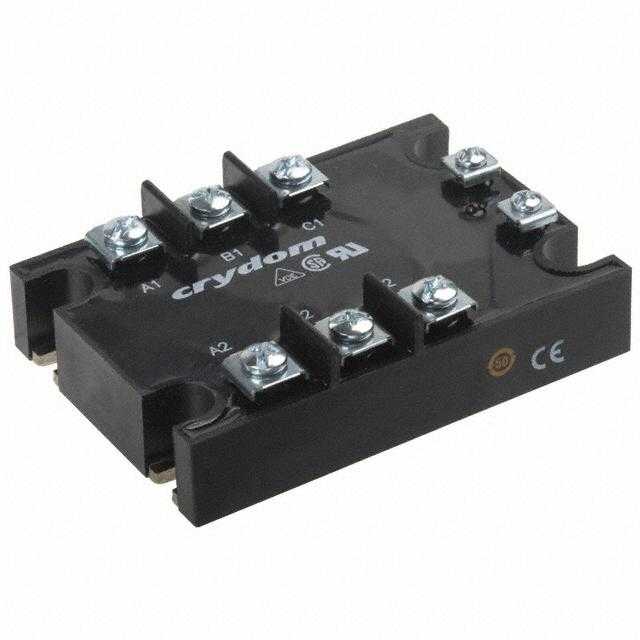

SENSATA TECHNOLOGIES 固态继电器 B53TP25C

B53TP25C概述

    文章标题:Crydom D53TP系列三相固态继电器技术手册解析

    1. 产品简介


    Crydom D53TP系列是一款三相固态继电器(SSR),专为工业负载设计,广泛应用于电机控制、照明控制及加热设备等领域。它具有零电压或随机触发输出选择,支持电阻性或感性负载操作,采用固体开关技术以提供高可靠性。D53TP系列拥有两种封装形式——IP20和IP00,其中IP20适合恶劣环境下运行,SCR输出能够处理重工业负载。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电流 | 25A/50A每相@48-530VAC |
    | 输入控制电压范围 | 4-32VDC, 180-260Vrms, 90-140VAC |
    | 关断漏电流 | ≤3mA @额定电压 |
    | 关断dv/dt | ≥500V/μs |
    | 导通压降 | ≤1.35V@额定电流 |
    | 过压保护 | 冲击过压达1200Vpk |
    | 绝缘强度 | 输入/输出/基座≥4000Vrms@50/60Hz |
    | 存储温度范围 | -40℃至125℃ |
    | 工作温度范围 | -40℃至80℃ |

    3. 产品特点和优势


    - 高性能输出:D53TP系列采用了SCR技术,能够在高达530VAC的电压下工作,并提供25A或50A的连续电流输出。
    - 灵活的控制方式:支持AC和DC控制,同时可选零电压(电阻性)或随机触发(感性)模式。
    - 内置保护功能:包含瞬态过压保护和LED输入状态指示灯。
    - 耐用性强:满足工业环境下的苛刻条件,IP20封装确保防护等级高。
    - 兼容性强:支持多种输入电压选项,便于集成到现有系统中。

    4. 应用案例和使用建议


    D53TP系列广泛应用于需要精确控制的场景,例如电动机调速、LED驱动电路以及温度控制系统。对于感性负载,建议使用随机触发模式减少浪涌效应;而对电阻性负载则推荐零电压触发模式提升能效。此外,应根据实际环境温度选择合适的散热措施,避免因高温导致性能下降。

    5. 兼容性和支持


    D53TP系列与其他主流控制器和传感器具备良好的兼容性,可通过多样化的输入接口无缝连接。制造商提供了详尽的技术文档和支持服务,帮助用户快速部署并解决潜在问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压异常导致无法触发 | 检查电源连接是否正确,调整电压设置至规定范围。 |
    | 输出负载短路报警频繁发生 | 安装外部保险丝并加强热管理。 |
    | 设备温度过高 | 增加散热片或改善通风条件以降低工作温度。 |

    7. 总结和推荐


    综上所述,Crydom D53TP系列三相固态继电器以其卓越的性能、丰富的配置选项及广泛的适用性,成为工业自动化领域的理想选择。对于寻求稳定、高效解决方案的应用场景,D53TP系列无疑是一个值得信赖的产品。因此,我们强烈推荐此款继电器用于各种高要求场合。
    访问官网了解更多详情:[www.crydom.com](http://www.crydom.com)

B53TP25C参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
负载电压 48V~530V
输入电压 90V~140V(AC)
控制电压 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,管装

B53TP25C厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

B53TP25C数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES B53TP25C B53TP25C数据手册

B53TP25C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 276.7978 ¥ 2352.7813
2+ $ 261.3831 ¥ 2221.7564
4+ $ 251.7564 ¥ 2139.9294
10+ $ 216.2196 ¥ 1837.8666
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2352.78
