66L080-0280

产品分类: 温度传感器
产品描述: 80°C 通孔安装
供应商型号: Q-66L080-0280
供应商: 期货订购
标准整包数: 25

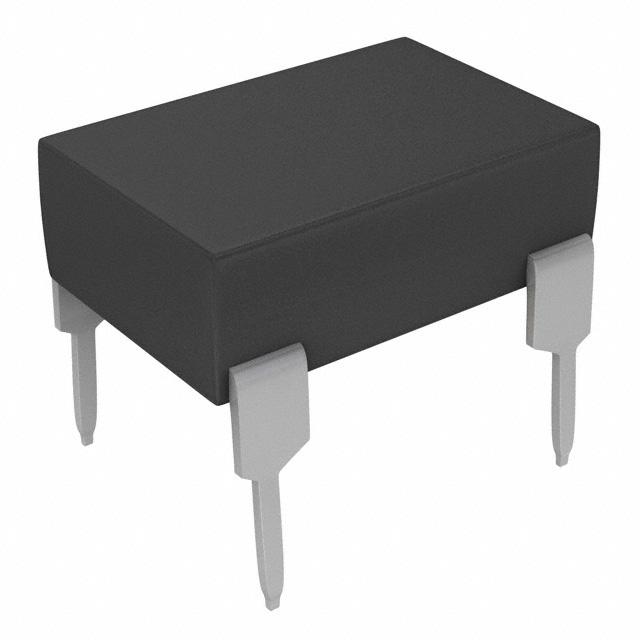

SENSATA TECHNOLOGIES 温度传感器 66L080-0280

66L080-0280概述

    Airpax™ 6600系列温控器技术手册解析

    一、产品简介


    Airpax™ 6600系列是一款符合RoHS标准的正向快动响应单极单掷微型双金属温控器。它将精确可靠的感应与开关功能集于一身,特别适合应用于PCB(印刷电路板)上。该温控器具有紧凑的设计和形状,能够节省空间,并且可以使用自动插入设备安装。此外,该装置密封良好,能够承受波峰焊接和板清洗操作。

    二、技术参数


    - 接触电阻:最大50毫欧姆(在额定寿命前后)
    - 接触额定值:
    - 25,000次循环 @ 48VDC @ 1.0A
    - 30,000次循环 @ 120VAC @ 1.0A
    - 100,000次循环 @ 5VDC @ 0.001A至0.020A
    - 工作温度范围:40°C到130°C(104°F到266°F)
    - 温度容差:标准为±5°C(±9°F),设置在5°C增量
    - 短时/长时暴露极限:
    - 短期:260°C(500°F),持续10秒
    - 长期:-55°C至160°C(-67°F至320°F)
    - 耐电压强度:1480VAC,60Hz,持续1秒
    - 绝缘电阻:100兆欧,500VDC
    - 接触弹跳:最大3毫秒(闭合时)
    - 振动测试:通过MIL-STD-202方法204D测试条件D,频率范围10Hz至2,000Hz
    - 冲击测试:通过MIL-STD-202方法213测试条件C,100G加速度,持续6毫秒,半正弦波
    - 封装:8引脚DIP国际电子封装标准

    三、产品特点和优势


    1. 金镀层触点:提高了耐用性和导电性能。
    2. 长使用寿命:标准电流下可达30,000次循环,金触点电流下可达100,000次循环。
    3. 兼容性:符合RoHS标准,适用于多种应用场合。
    4. 精准可靠:提供准确的温度感应和快速响应。
    5. 易于安装:尺寸和形状便于PCB安装,适用于自动化生产。

    四、应用案例和使用建议


    - 应用领域:计算机及外设、航空、汽车、测试设备等领域。
    - 典型用途:
    - 开启指示灯
    - 发出声音警报
    - 控制电路切换以发送消息到显示屏
    - 关闭系统电路
    使用建议:
    - 在实际使用前,建议进行独立客户测试,确保正确校准以适应具体应用。
    - 定期检查和维护,以确保长期可靠性。

    五、兼容性和支持


    - 兼容性:该产品符合8针DIP封装标准,可以与其他符合此标准的设备兼容。
    - 支持和服务:厂商提供技术支持和维护服务,确保客户在使用过程中获得帮助。

    六、常见问题与解决方案


    - 问题1:接触电阻过大
    - 解决方案:检查连接是否牢固,清洁触点。
    - 问题2:温控器不响应
    - 解决方案:确认温度设置是否正确,检查电路连接。
    - 问题3:温控器过早失效
    - 解决方案:检查使用环境,避免超过额定温度范围。

    七、总结和推荐


    综上所述,Airpax™ 6600系列温控器凭借其高精度、耐用性和多功能性,在多个应用领域表现出色。其紧凑的设计、便捷的安装方式和优良的性能使其成为众多工程师的首选。强烈推荐使用Airpax™ 6600系列温控器,特别是在需要精确温度控制的应用中。

66L080-0280参数

参数
精度 -
温度范围 -
温度阈值 80°C
安装方式 通孔安装
零件状态 在售
包装方式 管装

66L080-0280厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

66L080-0280数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 温度传感器 SENSATA TECHNOLOGIES 66L080-0280 66L080-0280数据手册

66L080-0280封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 9.3125 ¥ 76.3625
100+ $ 8.8125 ¥ 72.2625
1000+ $ 6.15 ¥ 50.43
库存: 2500
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1909.06
