H12WD4890K

产品分类: 固态继电器
产品描述: AC,过零 48V~600V 底座安装,螺纹安装
供应商型号: CC2729-ND
供应商: Digi-Key
标准整包数: 1

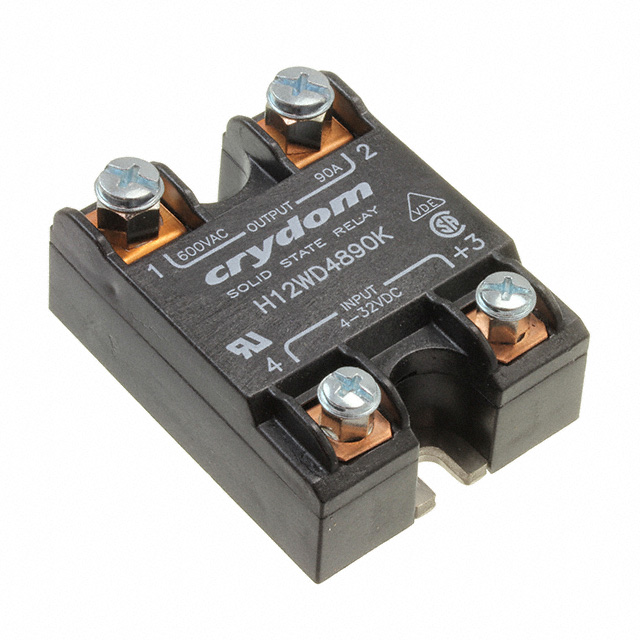

SENSATA TECHNOLOGIES 固态继电器 H12WD4890K

H12WD4890K概述

    # H12WD Series 固态继电器技术手册

    产品简介


    H12WD系列固态继电器是一种适用于工业应用的高性能控制设备。该系列产品提供多种电流等级,从25A到125A,可承受电压范围为48-660VAC。H12WD系列采用零电压或瞬时导通输出方式,具备低泄漏电流和高可靠性设计,广泛应用于自动化设备、电机控制、加热控制等领域。

    技术参数


    输出规格
    - 额定电压:48-660VAC
    - 冲击过电压:1200Vpk
    - 最大断开状态泄漏电流:1.0mArms
    - 最小断开状态dv/dt:500V/µsec
    - 最大负载电流:25A-125A
    - 最小负载电流:150mArms
    - 1个周期冲击电流:239/250A至1670/1750A
    - 导通状态下压降:1.15Vrms
    - 结温到壳体的热阻(Rjc):0.8°C/W至0.22°C/W
    - 半周期熔断电流:285/259A²sec至13950/12709A²sec
    - 最小功率因数:0.5
    输入规格
    - 直流控制
    - 控制电压范围:4-32VDC
    - 最小导通电压:4.0VDC
    - 必须关断电压:1.0VDC
    - 最大反向电压:-32VDC
    - 最小输入电流:7mADC
    - 最大输入电流:12mADC
    - 输入阻抗:电流调节
    - 最大导通时间:1/2周期
    - 最大关断时间:1/2周期
    一般规格
    - 绝缘强度(输入/输出/基座):4000Vrms
    - 最小绝缘电阻:109Ω
    - 最大输入/输出电容:8pF
    - 工作温度范围:-40°C至80°C
    - 存储温度范围:-40°C至125°C
    - 重量:约2.6盎司(74.9克)
    - 基板材料:铝
    - 扭矩范围:输入端子:13-15in-lb/1.5-1.7Nm;负载端子:18-20in-lb/2.0-2.2Nm

    产品特点和优势


    H12WD系列固态继电器拥有多个独特的特点和优势:
    - 低泄漏电流:采用无压敏电阻设计,减少了电磁干扰。
    - 直接铜键合基板:增强了散热性能。
    - 电磁兼容性:达到EMC合规水平3。
    - 环氧树脂自由设计:提高了可靠性和耐久性。
    - 改进的SEMS螺钉和垫圈:提升了耐用性和紧固力。

    应用案例和使用建议


    H12WD系列固态继电器可用于各种工业控制场合,例如自动化设备、电机控制和加热控制等。在实际应用中,应注意以下几点:
    - 导通时间控制:对于零电压导通版本,可以实现精确的时间控制。
    - 冷却系统配置:由于负载电流较高,需配置有效的散热系统。
    - 负载选择:避免用于容性负载,以防止瞬时电流冲击。
    - 环境适应性:能够在宽广的温度范围内正常工作,但需注意长期高负荷工作下的散热问题。

    兼容性和支持


    H12WD系列固态继电器与其他电子元件具有良好的兼容性,支持各种安装和连接方式。厂商提供了全面的技术支持,包括详尽的产品文档、常见问题解答和技术咨询,确保用户能够充分利用该产品的功能和优势。

    常见问题与解决方案


    问题1:如何正确接线?
    解决方案:请参考产品手册中的接线图,并确保所有连接稳固且正确。
    问题2:如何进行负载电流的选择?
    解决方案:根据实际应用需求选择合适的负载电流等级,确保不超过额定电流。
    问题3:如何进行散热管理?
    解决方案:配置适当的散热系统,建议使用厂商提供的散热片和安装指导。

    总结和推荐


    H12WD系列固态继电器以其出色的性能、可靠性及广泛应用领域在市场上表现出色。无论是自动化设备还是加热控制系统,该系列产品都能提供卓越的表现。因此,我们强烈推荐在需要高可靠性的工业环境中使用H12WD系列固态继电器。为了更好地利用其功能,建议用户详细阅读产品手册,并根据具体应用需求选择合适的型号和配件。

H12WD4890K参数

参数
输出类型 AC,过零
负载电压 48V~600V
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

H12WD4890K厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

H12WD4890K数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES H12WD4890K H12WD4890K数据手册

H12WD4890K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 143.8528 ¥ 1203.8681
10+ $ 136.9992 ¥ 1146.5121
50+ $ 130.7704 ¥ 1094.3851
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1203.86
