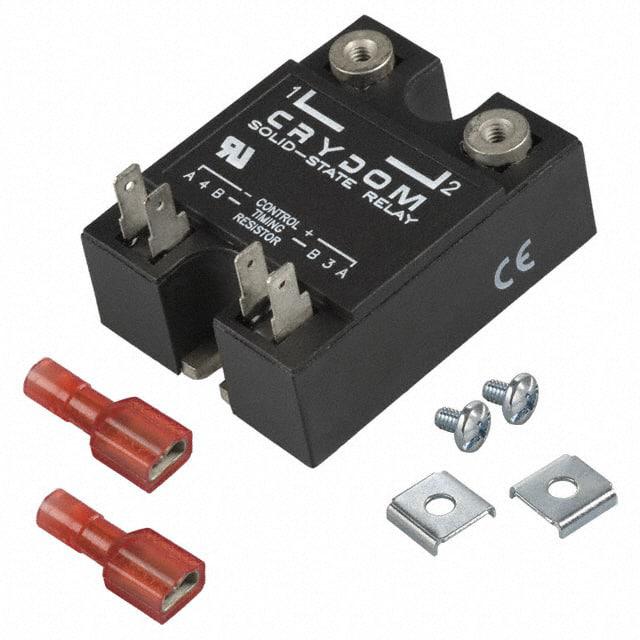

DSD2425

产品分类: 其他工具
产品描述: Time Delay Relay 3.5 to 15VDC 25A SPST-NO(45.7x58.4)mm
供应商型号: H-DSD2425
供应商: Heilind
标准整包数: 1
SENSATA TECHNOLOGIES 其他工具 DSD2425

DSD2425概述

    文章:Crydom DSD/DLD系列固态时间延迟继电器

    1. 产品简介


    Crydom公司的DSD/DLD系列固态时间延迟继电器是一款先进的控制设备,主要用于工业自动化领域,特别适用于压缩机等负载的应用场景。这类继电器采用零交叉输出设计,能够处理高达250Vrms的额定电压,并支持从10A到50A的不同电流等级,适合多种工况需求。

    2. 技术参数


    | 参数 | 描述 |

    | 操作电压范围 | 47-63Hz时,48-280 Vrms |
    | 最大瞬时过电压 | 600 Vpk |
    | 最大断态漏电流 | 额定电压下10 mArms |
    | 最小断态dv/dt | 最大额定电压下500 V/μsec(按EIA/NARM标准RS-443测试) |
    | 驱动电压范围 | 3.5-15 VDC |
    | 最大开机电压 | 3.5 VDC |
    | 最大关机电压 | 1.0 VDC |
    | 输入电流 | 3.4 mA @ 5 Vdc,11.4 mA @ 15 Vdc |
    | 输入阻抗 | 1500 Ω |
    | 最大开延时 | 可调,详见表格 |
    | 最大关延时 | 半周期 |
    | 最大复位时间 | 100 μsec |
    | 最大负载电流 | 10A,25A,50A |
    | 最小负载电流 | 1.0 Arms,3.1 Arms,15 Arms |
    | 热阻 | 结至壳体1.02°C/W,0.63°C/W |
    | 最大熔断I²t | 8.3 msec时260 A²sec,1620 A²sec |
    | 最小功率因数 | 最大负载下0.5 |

    3. 产品特点和优势


    DSD/DLD系列固态时间延迟继电器具有多种独特的功能和优势,其中包括:
    - 高可靠性:采用了固体状态设计,减少了机械磨损和故障率。
    - 零交叉输出:确保在电阻性负载条件下工作时无电磁干扰。
    - 宽电压范围:能够处理47-63Hz的频率和48-280 Vrms的操作电压。
    - 高灵活性:可以通过外部电阻进行时间调整。
    - 紧凑型设计:占用空间小,易于集成到各种系统中。

    4. 应用案例和使用建议


    DSD/DLD系列固态时间延迟继电器广泛应用于工业自动化、家电设备和楼宇管理系统等领域。例如,在空调系统中,这类继电器可用于控制压缩机的启动和停止,确保负载平稳过渡,提高能效。使用时需要注意:
    - 为了保证安全,在操作设备前务必切断所有电源。
    - 按照正确的扭矩值进行安装,以确保电气连接的安全性和稳定性。
    - 定期检查并清洁设备,防止液体或其他异物进入导致内部电路受损。

    5. 兼容性和支持


    - 兼容性:该继电器可与其他标准电气设备和系统无缝集成。
    - 支持:Crydom公司提供详尽的技术文档和在线支持,确保用户能够顺利进行安装和维护。

    6. 常见问题与解决方案


    1. 问题:继电器无法正常启动。
    - 解决方案:检查控制电压是否在3.5-15 VDC范围内,确认输入端无异常信号。
    2. 问题:负载电流不稳定。
    - 解决方案:确保外部电阻的质量良好且阻值符合要求,检查负载条件是否合适。
    3. 问题:设备发热异常。
    - 解决方案:根据热降曲线合理选择散热装置,避免长期超负荷运行。

    7. 总结和推荐


    综上所述,Crydom DSD/DLD系列固态时间延迟继电器以其出色的稳定性和高效性,成为了众多应用场合的理想选择。如果您正在寻找一款可靠、灵活且易于集成的控制解决方案,这一系列继电器将是一个非常值得推荐的产品。强烈建议在您的下一个项目中考虑使用Crydom的这一系列继电器。

DSD2425参数

参数
安装方式 底座安装
零件状态 新设计不推荐
包装方式 散装

DSD2425厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DSD2425数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他工具 SENSATA TECHNOLOGIES DSD2425 DSD2425数据手册

DSD2425封装设计

查看详情并下载
Symbol
Footprint
3D Model
