AP112-1-41-302

产品分类: 断路器
产品描述: 240V 3 3A 旋钮 磁性安装,面板安装 49.2mm(高度)
供应商型号: N-AP112-1-41-302
供应商: 云汉优选
标准整包数: 1

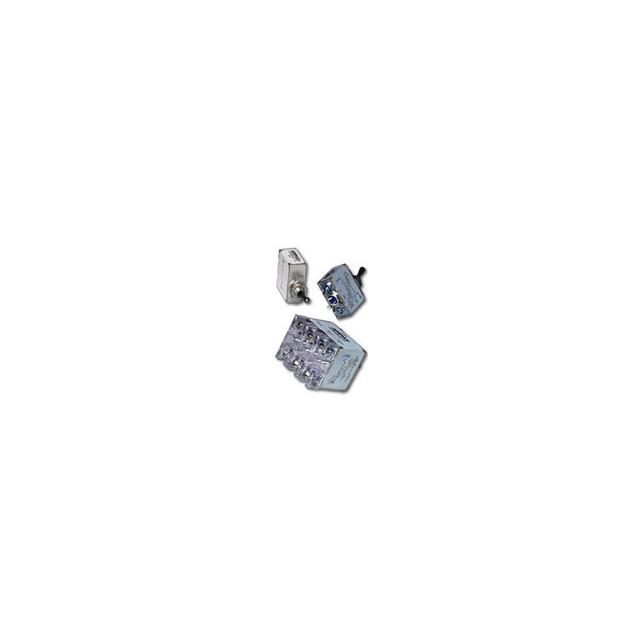

SENSATA TECHNOLOGIES 断路器 AP112-1-41-302

AP112-1-41-302概述

    # Airpax™ AP/UP/AP-MIL 系列磁性电路保护器技术手册

    1. 产品简介


    Airpax™ AP系列磁性电路保护器是完全密封设计的产品,结合了电源开关功能与准确可靠的电路保护功能,具有反时限延迟和无锁定(Trip Free)的特性。相较于热式电路保护器,AP系列在宽温度范围内不会改变过流跳闸电流,因此更为稳定可靠。该系列产品适用于直流电(DC)、50/60Hz交流电以及400Hz交流电的多种版本,具有不同的延迟选项以适应特定的应用需求。
    典型应用领域包括通信、导航设备、航空仪表、雷达系统及电源管理等。AP/MIL系列更是通过了MIL-PRF-39019认证,适合于军事及高可靠性应用场景。

    2. 技术参数


    基本规格
    - 额定电流范围:50mA至20A
    - 额定电压范围:50V DC 或 120/240V AC(最大)
    - 频率范围:60Hz或400Hz
    - 短路容量:1000A@32VDC、120VAC、240VAC
    - 绝缘电阻:>100兆欧姆 @100VDC
    - 耐压强度:1250V RMS @ 60Hz(终端到外壳及之间)
    工作环境
    - 温度范围:-40°C 至 +100°C
    - 冲击测试:承受100G,持续6ms
    - 振动测试:10Hz~55Hz @ 0.06双幅,55Hz~2000Hz @ 10G
    特殊功能
    - 无锁定(Trip Free)机制:即使操作者强行保持在"ON"位置,出现过载时仍会自动断开电路。
    - 防水设计:O形密封圈配合硅胶垫圈确保面板完整性。
    - 可选配远程指示开关(AP1-1R),用于指示“通电”与“断电”状态。

    3. 产品特点和优势


    - 灵活性强:支持单极与多极组合,满足复杂电路需求。
    - 多功能性:具备系列、并联及继电器配置模式,可用于不同类型的负载控制。
    - 可靠性高:采用全密封结构设计,可在极端条件下正常工作。
    - 安全性好:内置反时限延迟机制,能够有效防止误动作。
    - 标准化认证:符合MIL-PRF-39019军用标准,并获得UL和CSA认证。

    4. 应用案例和使用建议


    应用案例
    1. 通信设备:用于保护路由器、交换机等核心部件,避免因电流异常导致的数据丢失。
    2. 航空电子设备:如飞机驾驶舱显示屏,可保障飞行过程中供电系统的稳定性。
    3. 工业自动化:在电机驱动系统中实现精准的过流保护。
    使用建议
    - 在高振动环境中,优先选用带有继电器配置的型号以增强抗干扰能力。
    - 配置辅助开关时,需确保接触点间的间距符合相关安全规范。
    - 定期检查O形密封圈的状态,必要时进行更换以保证密封性能。

    5. 兼容性和支持


    - AP系列保护器可以与多种标准接口互换使用,例如6-32螺纹安装孔。
    - 提供全面的技术文档和支持服务,涵盖安装指导、故障排查等内容。
    - 用户可通过指定代码订购所需产品,便于大批量采购。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法正常跳闸 | 检查延迟设置是否正确,重新校准参数 |
    | 密封失效导致漏水 | 更换O形密封圈,并重新装配 |
    | 过载后无法自动复位 | 检查电路是否已经完全切断,重启设备 |

    7. 总结和推荐


    综上所述,Airpax™ AP/UP/AP-MIL系列磁性电路保护器以其卓越的技术性能和广泛的应用领域脱颖而出。无论是民用还是军用场景,它都能提供可靠且高效的电路保护解决方案。特别推荐给需要面对恶劣环境或高度集成化的项目团队使用。
    最终结论:强烈推荐此系列产品,特别是在高要求环境下对稳定性有极高需求的情况下。

AP112-1-41-302参数

参数
断路器类型 -
执行器类型 旋钮
额定电流 3A
极数 3
额定电压-AC 240V
额定电压-DC -
照明电压-标称值 -
照明 -
长*宽*高 49.2mm(高度)
安装方式 磁性安装,面板安装
零件状态 在售
包装方式 散装

AP112-1-41-302厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

AP112-1-41-302数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 断路器 SENSATA TECHNOLOGIES AP112-1-41-302 AP112-1-41-302数据手册

AP112-1-41-302封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1100.5026 ¥ 9354.2721
3+ $ 972.1346 ¥ 8263.1441
5+ $ 322.5138 ¥ 2741.3673
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9354.27
