PR11-2-10.0A-XX-V

产品分类: 断路器
产品描述: 1 10A 磁性(液力延迟) 按下重置 面板安装
供应商型号: 4240796
供应商: element14
标准整包数: 1
SENSATA TECHNOLOGIES 断路器 PR11-2-10.0A-XX-V

PR11-2-10.0A-XX-V概述

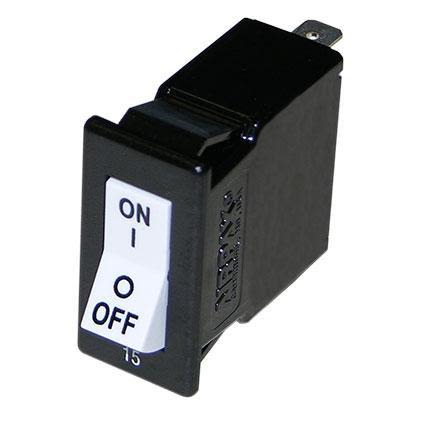

    Snapak® Series Magnetic Circuit Protectors

    产品简介


    Snapak® 系列是空气包装磁力电路保护器(Airpax™ SNAPAK®),它结合了电力开关和准确可靠的电路保护功能,提供美观的封装。这款产品集成了三种独立组件的功能:电源开关、保险丝和保险丝夹持器。对于原始设备制造商(OEM)来说,这意味着只需安装一个部件,而不是三个。这减少了组装需求,将库存削减了三分之二,并且在减少杂乱的情况下提高了面板密度。此外,Snapak® 可以在直流电或 50/60Hz 交流电下运行,消除了需要指定、订购和储备单独单元的需求。还有适用于 400Hz 的单元版本。
    为了增强前面板的美观性,Snapak® 提供了六种颜色的桨叶和摇杆手柄。还提供了各种可选的安装硬件。Push-pull 版本配备了一个带有白色指示带的黑色按钮。Push-to-reset 则配备了对比色指示轴。此外,Snapak® 还提供单极(SPST)和双极(DPST)配置。单极配置满足大多数应用要求。双极版本常用于高电压的产品或需要同时切断线路两侧电流的场合。快速连接端子是标准配置,UNC 8-32 或 M4 螺钉端子作为额外的终端选项。

    技术参数


    - 尺寸:
    - 按钮位置公差:±0.005英寸(0.13毫米),除非另有说明角度:±5°
    - 尺寸 [毫米]:如图表所示
    - 操作特性:
    - 额定电流:0.100至20.0安培(非 VDE 和非 TÜV 大于20安培)
    - 工作频率:直流、50/60Hz 和 400Hz
    - 额定温度范围:-40°C 至 +85°C
    - 绝缘电阻:不小于 100 兆欧,在 500Vdc 下
    - 耐压强度:在所有电气隔离端子之间能承受 1500V、60Hz 持续 60 秒或 1800Vac 持续 1 秒
    - 耐久性:机械寿命超过 50,000 次操作。在许多应用中,由于电气负载导致的接触磨损决定了单元寿命。在最大电气等级下,Snapak® 可在额定电流和电压下执行 10,000 次操作。在 UL 1077 下,Snapak® 可在 150% 最大额定电流下进行 50 次操作,随后在额定电流下进行 6,000 次操作。根据 EN60934,Snapak® 可进行 6,000 次电气操作。任何耐久周期后,断路器都会重新校准并具有正常的工作耐压强度。

    产品特点和优势


    Snapak® 是一款高性能的磁力电路保护器,集成了多种功能,包括:
    - 一体化设计:集成的电源开关、保险丝和保险丝夹持器简化了装配过程,节省了空间和成本。
    - 多功能手柄:提供了不同颜色的桨叶和摇杆手柄,可根据应用场景选择不同的手柄样式。
    - 兼容性:适用于多种频率和电压条件,可以在直流电、50/60Hz 和 400Hz 下工作。
    - 可靠性和耐用性:能够在恶劣环境下稳定工作,符合多项国际标准认证,如 UL 1077、CSA C22.2 No. 235 和 EN 60934。

    应用案例和使用建议


    Snapak® 系列广泛应用于办公设备、电子数据处理系统、医疗设备、商业机器、自动售货机和娱乐设备。Push-pull 版本特别适合于医疗仪器、汽车生产传送线以及其他不允许意外关闭的应用场景。
    在使用时,可以根据具体的应用需求选择合适的手柄类型(如桨叶或摇杆手柄)、配置(单极或双极)和安装方式(如通过螺钉固定)。确保正确接线以避免过载或误动作,特别是在高电压或敏感电路中使用时。

    兼容性和支持


    Snapak® 系列兼容多种电气系统,并支持多种标准接口。Sensata 提供的技术支持和维护服务可以帮助用户解决安装和使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题:如何确保 Snapak® 在高频操作下稳定工作?
    - 解决办法:选择适合高频应用的型号,并遵循正确的安装和接线指南。

    - 问题:如何防止误操作导致断路器频繁跳闸?
    - 解决办法:正确选择延迟曲线和电流阈值设置,以匹配特定的应用需求。

    总结和推荐


    Snapak® 系列磁力电路保护器凭借其集成化设计、多功能手柄和高可靠性等特点,非常适合于需要高效、可靠的电路保护解决方案的应用场合。总体而言,推荐给寻求高质量电路保护器的用户。

PR11-2-10.0A-XX-V参数

参数
照明 -
断路器类型 磁性(液力延迟)
执行器类型 按下重置
额定电流 10A
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
安装方式 面板安装
零件状态 在售
包装方式 散装

PR11-2-10.0A-XX-V厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

PR11-2-10.0A-XX-V数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 断路器 SENSATA TECHNOLOGIES PR11-2-10.0A-XX-V PR11-2-10.0A-XX-V数据手册

PR11-2-10.0A-XX-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.041 ¥ 159.3734
5+ $ 16.0923 ¥ 134.6926
10+ $ 15.2295 ¥ 127.4708
20+ $ 13.7064 ¥ 114.7227
50+ $ 12.3487 ¥ 103.3588
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 159.37
