PR11-2-15.0A-XX-V

产品分类: 断路器
产品描述: 1 15A 磁性(液力延迟) 按下复位 面板安装
供应商型号: ET-4240800
供应商: 海外现货
标准整包数: 1

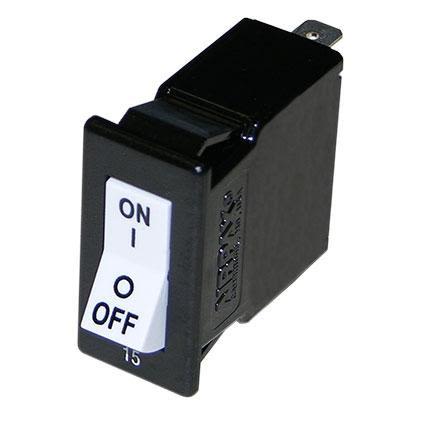

SENSATA TECHNOLOGIES 断路器 PR11-2-15.0A-XX-V

PR11-2-15.0A-XX-V概述

    Snapak® Series Magnetic Circuit Protectors

    产品简介


    Snapak®系列是Airpax™公司推出的一款具有即断即合特性的液压磁力电路保护器,集成了开关电源和精确可靠的电路保护功能。Snapak®系列产品整合了三种独立组件的功能:开关电源、保险丝及保险丝座。这意味着制造商只需安装一个Snapak®产品,而不需要分别安装三个组件。这样不仅简化了装配流程,减少了库存,并且提升了面板密度,减少了混乱。
    Snapak®适用于直流电(DC)和交流电(50/60Hz),也可用于400Hz的应用场景,无需另外指定、订购和储备不同的单元。为了增强前控制板的外观,提供了多种颜色选择(蓝色、白色、红色、绿色、黄色和黑色)的摇杆手柄和扳机手柄,以及多种安装硬件选项。单极(SPST)和双极(DPST)配置使得Snapak®能够满足大多数应用需求,尤其适用于高电压产品和需要双向电流感应和切断的应用场合。

    技术参数


    - 电流范围: 0.100 至 20.0 安培(非VDE和非TÜV认证超过20安培)
    - 频率范围: 直流电(DC)、50/60Hz、400Hz
    - 最大工作电压: 32VDC、125VAC、250VAC
    - 环境温度: -40°C至+85°C
    - 绝缘电阻: ≥100兆欧姆@500VDC
    - 耐压能力: 1500V, 60Hz持续60秒或1800Vac持续1秒
    - 机械寿命: 超过50,000次操作
    - 电气寿命: 在最大额定电流和电压下可达10,000次操作
    - 认证: UL认可(补充保护器,UL STD. 1077),CSA认证(补充保护器,CSA STD. C22.2 No. 235),TUV批准(电路断路器,EN 60934),CCC认证(需客户要求在中国制造),CE符合性

    产品特点和优势


    - 集成设计: 集成开关电源、保险丝及保险丝座,减少装配步骤。
    - 通用性: 支持DC和50/60Hz电源,也提供400Hz版本。
    - 安全性: 带有摇杆和扳机手柄,可选配防护罩,确保意外断开时的安全。
    - 耐用性: 机械寿命超过50,000次操作,电气寿命在最大额定电流和电压下可达10,000次操作。
    - 快速响应: 具有即时响应和延时响应两种模式,可根据不同应用场景选择。

    应用案例和使用建议


    Snapak®广泛应用于办公电器、电子数据处理设备、医疗设备、商业机器、自动售货机和娱乐设备等领域。特别是推拉型Snapak®非常适合医疗仪器、汽车生产线转移线以及其他需要防止意外断开的应用场合。例如,在高电压设备中,双极配置可以确保线路两侧同时断开,提高安全性。
    对于不需要电路保护的场合,可以选用仅作为电源开关的配置。对于有特殊电流需求的应用,可以根据实际需要选择适合的电流等级和频率配置。建议根据具体应用场景选择合适的手柄类型和配置,以最大化产品性能和安全性。

    兼容性和支持


    Snapak®产品与标准安装硬件兼容,可选择不同类型的螺钉终端(直螺纹、U形端子等)。此外,该产品还提供详细的决策表和图纸,便于客户进行产品选型和安装。如果需要定制化产品,可咨询厂商获取更多信息和技术支持。

    常见问题与解决方案


    - Q1: 拧紧螺丝时如何避免损坏电气连接?
    - A1: 使用适当的工具,避免过度拧紧,遵循制造商推荐的扭矩值。

    - Q2: 如何确认产品是否达到最大负载?
    - A2: 查阅产品规格表,确认额定电流和电压,并在测试过程中使用合适的电流源和电压源。
    - Q3: 操作手柄在断开位置指示不明显怎么办?
    - A3: 检查是否有白带标记在手柄上,确保正确安装手柄。

    总结和推荐


    Snapak®系列磁力电路保护器凭借其出色的集成设计、卓越的性能和广泛的应用领域,成为市场上的一款优秀产品。其多功能配置、高度可靠性和适用范围使其成为多种工业和商业应用的理想选择。如果您正在寻找一款能够提供高效保护和简单安装的电路保护解决方案,Snapak®无疑是值得推荐的选择。

PR11-2-15.0A-XX-V参数

参数
照明 -
断路器类型 磁性(液力延迟)
执行器类型 按下复位
额定电流 15A
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
安装方式 面板安装
零件状态 在售

PR11-2-15.0A-XX-V厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

PR11-2-15.0A-XX-V数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 断路器 SENSATA TECHNOLOGIES PR11-2-15.0A-XX-V PR11-2-15.0A-XX-V数据手册

PR11-2-15.0A-XX-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
