DRC3P60D433R2

产品分类: 固态继电器
产品描述: AC 48V~600V 7.6A 18V~30V(AC/DC) DIN导轨安装,底座安装,螺纹安装
供应商型号: Q-DRC3P60D433R2
供应商: 期货订购
标准整包数: 3

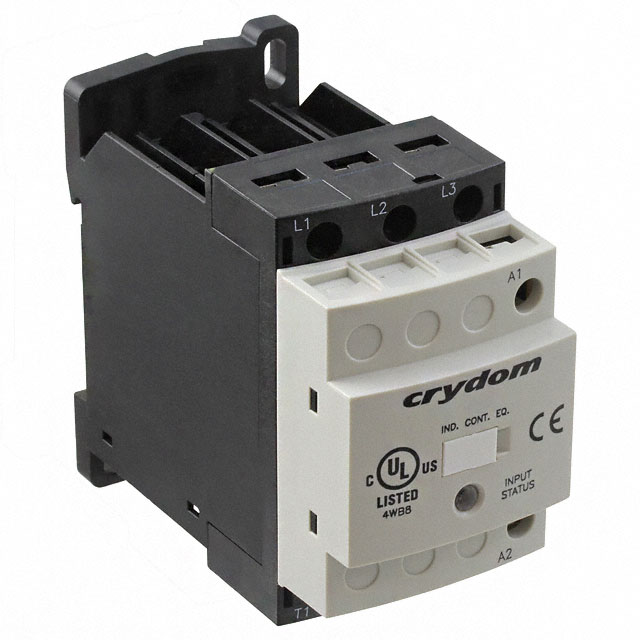

SENSATA TECHNOLOGIES 固态继电器 DRC3P60D433R2

DRC3P60D433R2概述


    产品简介


    Solicon DRC系列交流固态接触器 是一种专为频繁开关三相负载设计的固态接触器,适用于电机控制和电阻负载。DRC系列接触器分为DRC3P(接触器)和DRC3R(反向接触器)两种型号,能够处理高达5马力、600VAC的7.6安培负载。这些接触器安装于标准的35毫米DIN导轨上,易于安装和维护。其特点是具有高空间效率、内置过电压保护,并结合了固态接触器的高效热管理技术和机电接触器的简单易用性。

    技术参数


    - 额定电压:
    - DRC3P:400VAC、480VAC、600VAC
    - DRC3R:400VAC、480VAC
    - 控制电压:
    - DRC3P:18-30VAC/DC
    - DRC3R:18-30VDC
    - 额定电流:
    - DRC3P:7.6安培(满载电流)
    - DRC3R:7.6安培(满载电流)
    - 操作温度范围:
    - 工作温度:-20°C至60°C
    - 存储温度:-30°C至85°C
    - 瞬时过电压: 1200V
    - 输入输出绝缘强度: 3750VRMS
    - 重量:
    - 2控腿版本:6.9盎司(197克)
    - 3控腿版本:8.0盎司(228克)

    产品特点和优势


    - 集成的过电压保护:内置过电压保护功能,确保系统安全运行。
    - 高效的热管理设计:专利技术的热管理设计,提高可靠性。
    - 双模式切换:DRC3P可选择零电压或瞬时启动,而DRC3R则具备安全反向操作功能。
    - 灵活的安装方式:适配标准35mm DIN导轨,便于安装和布局。
    - 高可靠性:机械寿命和电气寿命长,达到百万次操作次数。

    应用案例和使用建议


    - 电机控制应用:DRC3P适合用于电机控制电路,特别适合不使用中性导体的应用场景。
    - 反向控制应用:DRC3R允许仅在正向、反向和停止状态下操作,有效防止同时正反转操作导致的故障。
    - 建议:对于需要频繁开关的应用场景,应考虑使用DRC3P型号。对于需要反向操作的应用场景,则应选用DRC3R型号。使用时注意不要超过推荐的最大负载电流,以保证长期可靠运行。

    兼容性和支持


    - 兼容性:DRC系列接触器与施耐德电气的热磁断路器GV2家族完全机械兼容,无需任何适配器。此外,DRC系列可以接受LAD7C1模块,允许直接连接继电器的常闭触点到接触器。
    - 支持:Crydom公司提供详尽的技术支持和维护服务,确保用户能够在应用中获得最佳体验。

    常见问题与解决方案


    - 问题1: 接触器未能启动。
    - 解决方案: 检查控制电压是否符合要求,确认是否有足够的输入电流。
    - 问题2: 负载电流超出额定值。
    - 解决方案: 确保负载不超过接触器的额定电流。必要时增加外部过流保护装置。
    - 问题3: 过电压报警。
    - 解决方案: 检查系统是否受过电压影响,确认过电压保护设置是否正确。

    总结和推荐


    Solicon DRC系列交流固态接触器是一款集高效能、高可靠性于一体的固态接触器。其独特的设计使其在多种应用场景中表现出色,尤其是在电机控制和反向控制方面。建议在频繁开关应用及需要高可靠性的环境中优先考虑使用该系列接触器。其丰富的兼容性和完善的售后服务也为用户的安装和维护提供了便利。因此,我们强烈推荐该系列产品用于各种工业自动化应用中。

DRC3P60D433R2参数

参数
最大导通电阻 -
负载电流额定值 7.6A
输出类型 AC
负载电压 48V~600V
输入电压 18V~30V(AC/DC)
控制电压 -
开关功能 -
安装方式 DIN导轨安装,底座安装,螺纹安装
零件状态 在售
包装方式 散装

DRC3P60D433R2厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DRC3P60D433R2数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DRC3P60D433R2 DRC3P60D433R2数据手册

DRC3P60D433R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
