67F065-0116

产品分类: 温度传感器
产品描述: 65°C 通孔安装
供应商型号: Q-67F065-0116
供应商: 期货订购
标准整包数: 500

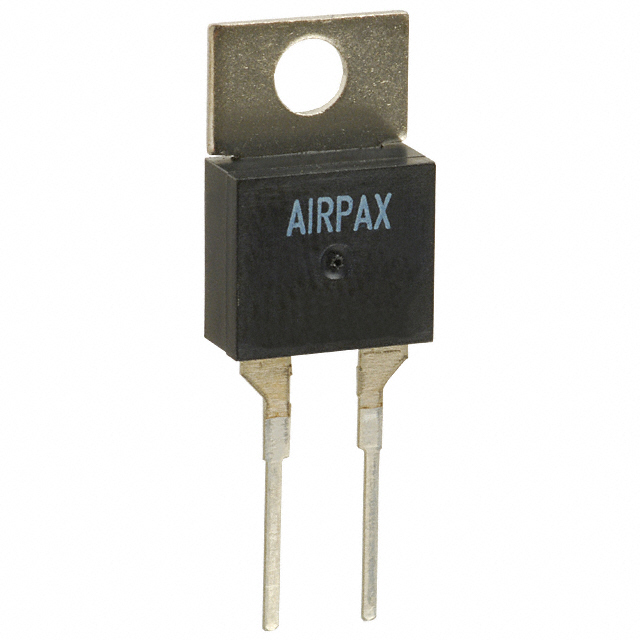

SENSATA TECHNOLOGIES 温度传感器 67F065-0116

67F065-0116概述

    空气帕克斯®6700系列热敏开关技术手册

    1. 产品简介


    空气帕克斯®6700系列是一款符合RoHS标准的正向触发单极双投(SPST)微型双金属片式恒温器。该系列产品集传感与开关于一体,在小型化电子设备中表现出色。主要功能是精确且可靠的温度检测和控制,适用于多种工业和消费电子产品。广泛应用于计算机及其外围设备、航空、汽车、医疗设备和测试设备等领域。

    2. 技术参数


    - 接触电阻: 最大50毫欧姆(在额定寿命前和后)
    - 接触额定值
    - VDE认证:
    - 20,000次循环,48 VDC,0.5A(电阻性负载)
    - 100,000次循环,5 VDC,0.01A(电阻性负载)
    - UL认证:
    - 30,000次循环,48 VDC,1A(电阻性负载)
    - 30,000次循环,120 VAC,1A(电阻性负载)
    - 100,000次循环,5 VDC,0.02A(电阻性负载)
    - 6,000次循环,24 VAC,1A(指示灯负载)
    - 操作方式: 可以选择开启上升(闭合)或关闭上升(断开)
    - 操作温度范围: 40°C至130°C(104°F至266°F)
    - 温度公差: ±5°C(±9°F),设置温度间隔为5°C
    - 短期/长期暴露极限:
    - 短期: 260°C(500°F),持续10秒
    - 长期: -55°C至160°C(-67°F至320°F)
    - 绝缘强度: 镍镀铜支架1480 VAC,60Hz,持续1秒;塑料支架2000 VAC,60Hz,持续1秒
    - 绝缘电阻: 100兆欧,500 VDC
    - 触点反弹: 最大3毫秒(闭合)
    - 振动: 符合MIL-STD-202方法204D条件D(10至2000 Hz)
    - 冲击: 符合MIL-STD-202方法213条件C(100 Gs,持续6毫秒,半正弦波)
    - 密封性: 高温环氧密封,防水等级符合Sensata规范S-722
    - 基础材料: 聚苯硫醚(PPS),94VO级
    - 端子材料: 65%铜,18%镍
    - 触点材料: 金镀或覆膜,银十字梁
    - 安装支架材料: 镍镀铜支架,塑料支架
    - 化学耐受性: 抵抗水、盐、酒精、氨水、三氯乙烯及大多数有机溶剂
    - 可焊性: 选用无铅焊接材料以提高可焊性
    - 耐热性: 符合MIL-STD-202G方法210F条件C和K,经验证可在260°C下持续25秒
    - 重量: 大约0.5克

    3. 产品特点和优势


    - RoHS合规: 符合欧盟RoHS标准,环保可靠。
    - 国际电子封装标准: 符合TO-220/Y-220标准,易于自动化生产和组装。
    - 优异的操作性能: 快速准确响应,具有出色的重复性。
    - 广泛的应用范围: 可用于各种温度监控和控制系统,如显示器、报警系统等。
    - 坚固耐用: 良好的机械和电气特性,能承受振动和冲击。
    - 高寿命: 额定电流下的使用寿命可达20,000次,最大金接触电流可达100,000次。
    - 灵活的安装选项: 可选镍镀铜支架或塑料支架,具有不同的电气和安全特性。

    4. 应用案例和使用建议


    典型应用场景包括计算机和外围设备、飞机、汽车、医疗设备和测试设备等。例如,可用于指示灯开关、报警器触发、控制电路的信号传输,甚至电路的开关控制,以实现系统的关闭。
    - 使用建议:
    - 在安装时确保产品冷却,避免烫伤。
    - 按照正确的安装步骤进行,确保达到指定的扭矩值。
    - 严格遵守所有警告标识,避免损坏设备或引发安全事故。

    5. 兼容性和支持


    - 兼容性: 与现有PCB和散热器设计良好兼容,支持自动放置和焊接。
    - 支持和服务: 提供全面的技术支持和售后服务,涵盖各种客户疑问和需求。客户可以联系Sensata的技术支持团队获取更多帮助。

    6. 常见问题与解决方案


    - 问题1: 如何正确安装该热敏开关?
    - 解决方案: 按照产品手册的安装步骤操作,确保达到所需的扭矩值,使用合适的工具紧固螺钉。
    - 问题2: 开关频繁跳动怎么办?
    - 解决方案: 检查电路连接是否正确,确保接线牢固,调整温度设定点至合适的范围。
    - 问题3: 产品表面出现氧化现象如何处理?
    - 解决方案: 清洁表面,可使用适当溶剂进行擦拭,确保无残留物。对于严重氧化,建议联系技术支持更换新的产品。

    7. 总结和推荐


    总体来看,空气帕克斯®6700系列热敏开关以其小巧的体积、精确的温度控制和出色的可靠性,在各类温度监控和控制系统中表现卓越。建议在对温度敏感的工业和消费电子产品中优先考虑使用本产品。

67F065-0116参数

参数
精度 -
温度范围 -
温度阈值 65°C
安装方式 通孔安装
零件状态 在售
包装方式 管装

67F065-0116厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

67F065-0116数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 温度传感器 SENSATA TECHNOLOGIES 67F065-0116 67F065-0116数据手册

67F065-0116封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 10.275 ¥ 84.255
1000+ $ 6.8375 ¥ 56.0675
5000+ $ 5.5375 ¥ 45.4075
10000+ $ 5.2125 ¥ 42.7425
库存: 50000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 42127.5
