93603603

产品分类: 位置传感器
产品描述: 霍尔效应 360°(±180) Programmable 模拟电压,PWM 旋转位置 Shaft 底座安装
供应商型号: 682-93603603
供应商: Mouser
标准整包数: 1

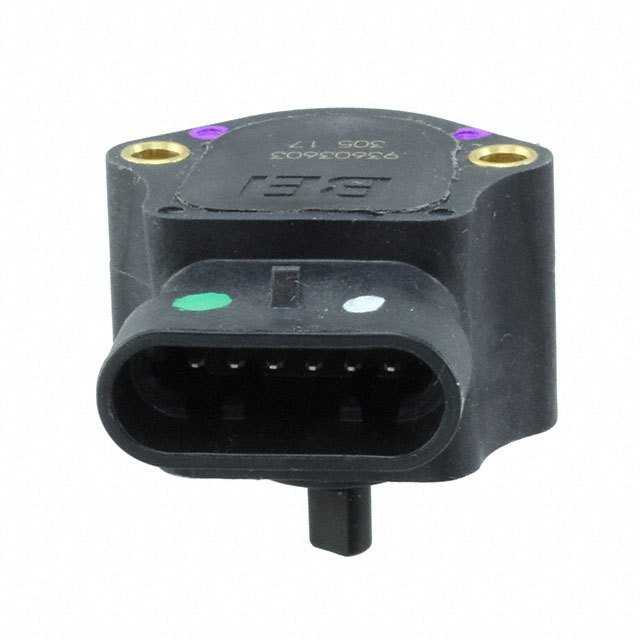

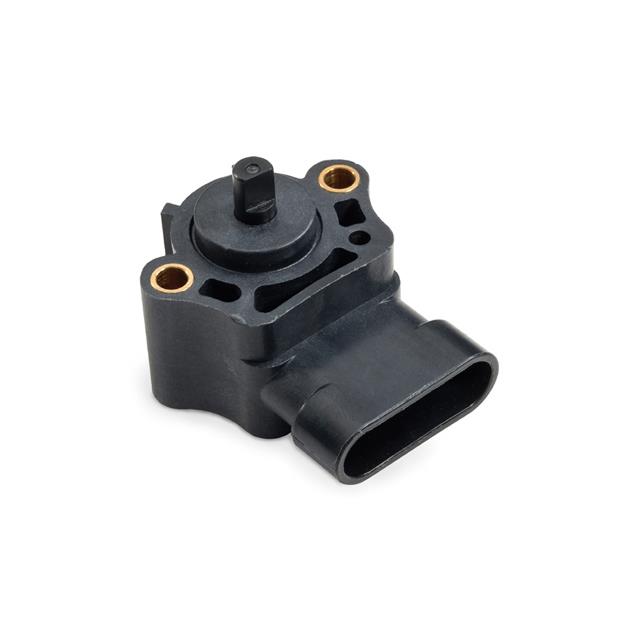

SENSATA TECHNOLOGIES 位置传感器 93603603

93603603概述

    9360 Series Dual Output Hall Effect Rotary Position Sensor

    1. 产品简介


    9360系列双输出霍尔效应旋转位置传感器是一款非接触式装置,适用于连续旋转应用,具备可靠性高、耐用性强的特点。该传感器可在零度至360度范围内提供绝对位置信息,并具有两个完全隔离的输出。产品设计坚固耐用,适用于农业和非公路车辆等恶劣环境中。传感器可通过连接器进行工厂编程,从而实现灵活定制,并允许客户根据需求选择不同角度范围的输出。

    2. 技术参数


    - 机械规格
    - 角度范围:0°到360°(无止动/无弹簧),支持连续旋转
    - 安装方式:两个4.5mm直径孔,中心间距为32mm
    - 轴:6mm直径,带有4.6mm平口
    - 输出终端:Metri-Pack 或 Ampseal
    - 外壳:玻璃填充聚对苯二甲酸丁二醇酯(PBT)
    - 寿命:35M循环;1M循环(1kg侧向负载)
    - 电气规格
    - 输入电压:5.0V ±0.25V直流
    - 过电压保护:20V
    - 反极性保护:是
    - 短路保护:10VDC
    - 输出信号:5%至95%模拟比率/ PWM
    - 分辨率:12位
    - 准确性:室温下为满量程的±0.6%,在整个工作温度范围内为满量程的±0.9%
    - EMC:100 V/m(14 kHz-1 GHz范围)
    - ESD:8kV
    - 输入电流:每个输出最大为18mA,总最大电流为36mA(两通道)
    - 环境规格
    - 密封等级:IP67 和 IP69K,符合DIN 40050-9标准
    - 频率响应:最低1 kHz
    - 振动:10G峰值,频率范围为20-2000Hz
    - 湿度:40°C时95%RH
    - 液体暴露:盐水、可乐、机油、乙二醇、油漆、柴油燃料
    - 工作温度范围:-40°C至+125°C
    - 存储温度范围:-40°C至+125°C
    - 冲击:50Gs,半正弦脉冲,持续5ms

    3. 产品特点和优势


    - 完全可编程:标准传感器提供15°至360°电气角度。多种输出配置和温度补偿功能可供选择。
    - 压缩模塑钕磁铁:提供出色的温度稳定性和抗腐蚀性。
    - 比率模拟输出或PWM输出:减少对电压变化的敏感度。
    - 通过连接器工厂编程:快速定制电气角度,提供灵活性。
    - 密封结构:符合IP67和IP69K标准,防护等级高,适合恶劣环境。
    - 宽泛的工作温度范围:从-40°C到+125°C,确保在极端条件下的可靠性能。
    - 长寿命:可达35M循环;在1kg侧向负载条件下超过1M循环。

    4. 应用案例和使用建议


    - 应用案例:9360系列传感器广泛应用于农业机械和非公路车辆等需要高可靠性和耐久性的场景。例如,在拖拉机或收割机上用于实时监测转速和位置。
    - 使用建议:为确保最佳性能,请将传感器安装在无振动和低湿度的环境中。定期检查接线和连接器,确保其处于良好状态。对于特殊应用场景,建议先咨询厂家以获得最合适的配置建议。

    5. 兼容性和支持


    - 兼容性:该传感器支持Metri-Pack和Ampseal两种类型的接线端子。此外,它还可以与市场上常见的连接器兼容。
    - 支持服务:BEI Sensors提供全面的技术支持和售后服务。如果您有任何疑问或需要进一步的帮助,请拨打800.350.2727联系他们的客户服务团队。

    6. 常见问题与解决方案


    - 问题1:传感器无法正常启动。
    - 解决方案:检查电源输入是否稳定,确认连接器是否正确连接,必要时重启系统。

    - 问题2:输出信号不稳定。
    - 解决方案:重新校准传感器,确保周围没有强磁场干扰,必要时联系技术支持。

    7. 总结和推荐


    9360系列双输出霍尔效应旋转位置传感器凭借其高度的可靠性和耐用性,在工业自动化和农业机械等领域表现出色。其广泛的温度适应性和密封设计使其能够在各种苛刻环境下长期运行。综上所述,这款产品非常适合需要高精度和长期稳定性的应用场合,强烈推荐使用。

93603603参数

参数
输出类型 Programmable
技术 霍尔效应
旋转角 360°(±180)
最小工作供电电压 -
线性范围 -
线性度 -
用于测量 旋转位置
电阻容差 -
致动器类型 Shaft
最大工作供电电压 -
输出 模拟电压,PWM
安装方式 底座安装
零件状态 在售
包装方式 散装

93603603厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

93603603数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 位置传感器 SENSATA TECHNOLOGIES 93603603 93603603数据手册

93603603封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 73.3536 ¥ 619.8379
10+ $ 70.6644 ¥ 597.1142
库存: 10
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 3099.18
