首页  >  产品百科  >  67F115

67F115

产品分类: 温度传感器
产品描述: 115°C TO-220 通孔安装 10.16mm*4.7mm*8.89mm
供应商型号: N-67F115
供应商: 云汉优选
标准整包数: 1

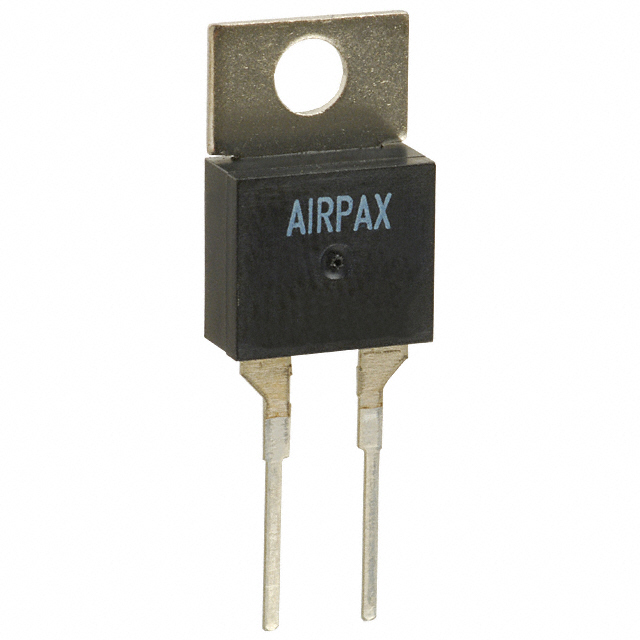

SENSATA TECHNOLOGIES 温度传感器 67F115

67F115概述

    # 空气帕克斯6700系列温度开关技术手册解析

    产品简介


    空气帕克斯(Airpax)6700系列是一种符合RoHS标准的小型双金属片式恒温开关,属于单极单掷(Single Pole Single Throw, SPST)设计,能够提供精确可靠的温度感测与切换功能。其设计尺寸遵循国际标准TO-220/Y-220封装规范,这使得它能够通过高速自动化设备进行表面贴装和焊接,从而显著降低生产成本。6700系列广泛应用于计算机及其外围设备、航空、汽车、医疗设备及测试仪器等领域,主要功能包括指示灯控制、报警器触发、电路通断等。

    技术参数


    基本规格
    - 触点额定值:直流48V下可达0.5A(电阻负载),或在5VDC条件下可实现低至0.010A的电流切换,耐久次数高达100,000次。
    - 工作温度范围:从-55°C至160°C。
    - 瞬态/长期暴露限制:短时间最高达260°C(5分钟内),长期则限于-55°C至160°C之间。
    - 绝缘强度:铜镍镀层支架具有1480V AC的耐压能力,而塑料支架则提升至2000V AC。
    性能指标
    - 接触电阻:最大为50毫欧姆,在额定生命周期前后均保持稳定。
    - 振动与冲击测试:通过Mil-Std-202标准下的振动测试(频率范围10-2000Hz)及冲击测试(峰值加速度100g,持续6ms)。
    - 密封性:采用高温环氧树脂密封处理,具备防水防尘能力,可在水下9英寸停留至少两分钟而不渗漏。

    产品特点和优势


    - 环保合规:完全符合欧盟RoHS指令要求。
    - 多功能集成:集成了快速响应、高重复性以及易于安装的优点。
    - 广泛的适用性:不仅适用于电源管理解决方案,还特别适合于PCB布局密集的环境中。
    - 安全认证:获得VDE批准,并提供塑料支架选项以增强介电强度。

    应用案例和使用建议


    典型应用场景
    1. 电脑散热系统:当CPU温度超过预设阈值时启动风扇加速散热。
    2. 车载空调调节:监测车内温度变化,自动调整冷暖风输出。
    使用建议
    确保正确连接所有电路,并按照制造商提供的指导书进行操作。定期检查设备状态,避免液体进入装置内部造成损害。

    兼容性和支持


    6700系列与多种电子组件高度兼容,适用于主流PCB制造工艺。Sensata公司提供了全面的技术支持服务,包括产品咨询、故障排除以及定制化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度调节不准确 | 检查校准设置是否符合要求 |
    | 触点氧化导致接触不良 | 清洁或更换触点 |

    总结和推荐


    总体而言,Airpax 6700系列是一款性能优越且用途广泛的电子元器件。凭借其卓越的技术指标、可靠的安全特性以及灵活的应用适应性,非常适合需要精准温度控制的各种工业场合。强烈推荐给那些寻求高性能低成本温控解决方案的专业人士。如果您正在寻找一款既能满足严格环境要求又能提供长期稳定性的产品,那么6700系列无疑是一个理想选择。

67F115参数

参数
温度范围 -
温度阈值 115°C
精度 -
长*宽*高 10.16mm*4.7mm*8.89mm
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

67F115厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

67F115数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 温度传感器 SENSATA TECHNOLOGIES 67F115 67F115数据手册

67F115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
37+ $ 5.2682 ¥ 44.7797
500+ $ 5.1191 ¥ 43.5124
1000+ $ 3.8454 ¥ 32.6859
5000+ $ 3.2844 ¥ 27.9174
10000+ $ 3.0906 ¥ 26.2701
库存: 37
起订量: 37 增量: 1
交货地:
最小起订量为:37
合计: ¥ 1656.84
