首页  >  产品百科  >  66F120-0314

66F120-0314

产品分类: 温度传感器
产品描述: 120°C DIP 贴片安装
供应商型号: 66F120-0314
供应商: Master
标准整包数: 5

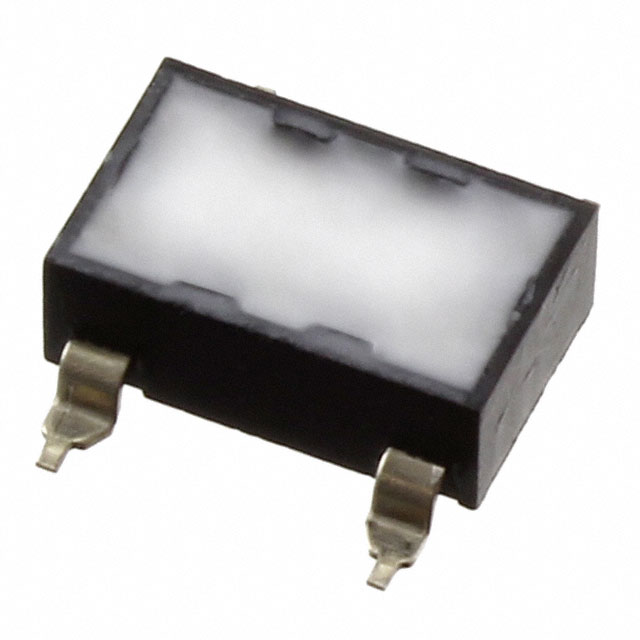

SENSATA TECHNOLOGIES 温度传感器 66F120-0314

66F120-0314概述

    电子元器件产品技术手册:Airpax™ 6600系列双金属温控器

    产品简介


    Airpax™ 6600系列是一款符合RoHS标准的正向弹跳动作单极单掷(SPST)微型双金属温控器,专为准确可靠地实现温度传感与切换而设计。该系列产品符合国际标准的8针DIP封装(Dual Inline Package),尤其适用于PCB表面安装及空气感测。产品广泛应用于计算机及其外围设备、航空、汽车和测试设备等领域,是现代化电子系统中不可或缺的关键部件。

    技术参数


    - 接口材料:镀金触点,确保长期稳定性与低接触电阻。
    - 寿命指标:
    - 最大标准电流(120VAC):高达30,000次循环。
    - 最大金触点电流:可达100,000次循环。
    - 工作电压:48VDC至120VAC。
    - 操作电流:最小至最大电流范围为0.001A到1.0A。
    - 预设温度范围:40°C至130°C(104°F至266°F),精度为±5°C。
    - 耐久性:
    - 短期最高温度:260°C(500°F),持续时间10秒。
    - 长期工作温度范围:-55°C至160°C(-67°F至320°F)。
    - 电气性能:
    - 接触电阻:最大50毫欧姆。
    - 绝缘电阻:100兆欧姆@500VDC。
    - 耐压强度:1480VAC@60Hz,持续1秒。
    - 开关响应时间:最大3毫秒。
    - 尺寸与结构:
    - 封装:符合8针DIP标准。
    - 基材:聚苯硫化物(PPS),94VO阻燃等级。
    - 终端材料:65%铜,18%镍。

    产品特点和优势


    1. 高可靠性:通过正向弹跳动作设计,确保开关稳定且抗干扰。
    2. 长使用寿命:采用镀金触点,显著提升产品循环次数。
    3. 兼容性:符合国际DIP封装标准,易于安装与替换。
    4. 适应性强:可在极端温度条件下稳定工作,适用于各种苛刻环境。
    5. 绿色环保:完全符合RoHS指令要求,无毒环保。

    应用案例和使用建议


    Airpax™ 6600系列温控器可广泛用于以下场景:
    - 计算机与外围设备:监控电源温度,防止过热导致系统崩溃。
    - 航空与汽车领域:用于发动机温度保护及关键组件监测。
    - 工业测试设备:实现自动化温度控制与报警机制。
    使用建议:
    - 安装时应避免过度振动或冲击,以延长使用寿命。
    - 在设计电路时,需考虑负载条件以优化电流与温度设定值。
    - 定期校准温控器,以确保长期运行的准确性。

    兼容性和支持


    该产品符合国际标准的8针DIP封装,易于与其他主流电子元件配合使用。厂商提供详尽的技术文档与在线支持服务,确保客户在产品选型和使用过程中得到全面帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度灵敏度不足 | 检查预设温度设置是否合理;调整相关校准。 |
    | 触点电阻偏高 | 更换镀金触点型号;检查焊点质量。 |
    | 设备寿命短 | 减少开关频率;确保良好散热环境。 |

    总结和推荐


    综上所述,Airpax™ 6600系列温控器凭借其卓越的性能、耐用性与多功能性,在众多行业中展现出强大的竞争力。推荐用于需要精确温度控制与高度可靠性的应用场景。如果您正在寻找一款高效稳定的温控解决方案,该产品无疑是理想选择。
    如有进一步疑问,请联系Sensata Technologies获取更多技术支持与资料。

66F120-0314参数

参数
温度范围 -
温度阈值 120°C
精度 -
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

66F120-0314厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

66F120-0314数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 温度传感器 SENSATA TECHNOLOGIES 66F120-0314 66F120-0314数据手册

66F120-0314封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 8.165 ¥ 69.1576
25+ $ 7.6191 ¥ 63.3497
50+ $ 7.4229 ¥ 61.7183
100+ $ 6.6674 ¥ 55.4074
250+ $ 6.5305 ¥ 53.4779
500+ $ 4.4943 ¥ 36.8038
1000+ $ 4.3783 ¥ 35.8535
2500+ $ 4.3783 ¥ 35.8535
库存: 315
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 345.78
