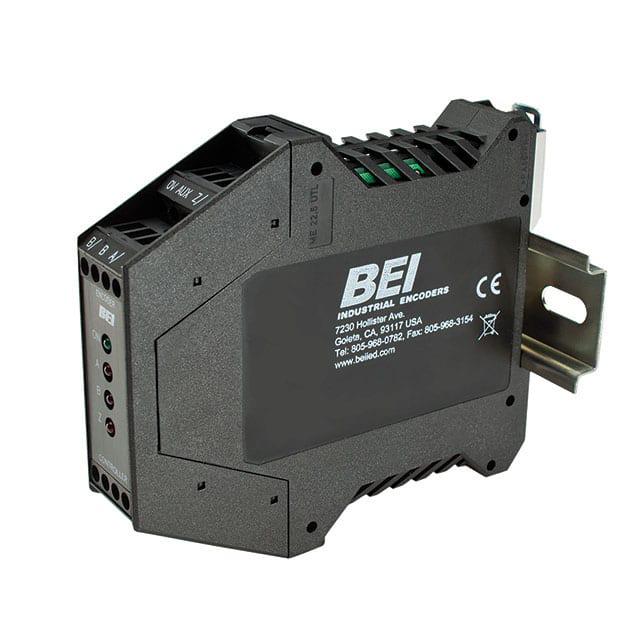

60001-012

产品分类: 传感器配件
产品描述:
供应商型号: 1724-60001-012-ND
供应商: Digi-Key
标准整包数: 1
SENSATA TECHNOLOGIES 传感器配件 60001-012

60001-012概述

    电子元器件产品技术手册:光学隔离器模块

    1. 产品简介


    光学隔离器模块是一种电子元器件,主要用于将编码器的信号与接收电子设备进行电气隔离。这种模块在工业自动化、运动控制、位置检测等领域具有广泛的应用。它能够有效地保护编码器输出不受干扰,并提供稳定的信号传输,适用于各种环境条件下的严苛应用。

    2. 技术参数


    - 输出代码格式:双通道正交输出,外加索引和补码信号。数据线标记为模块上的A、B、Z、A/、B/、Z/。
    - 输出信号类型:
    - 差分线驱动器(连接方式1)
    - 单端线驱动器(连接方式2)
    - 内置上拉电阻的单端开漏输出(连接方式3)
    - 单端开漏输出(连接方式3)
    - 输出信号电压水平:
    - 5 VDC(TTL、RS422兼容,线驱动器)
    - 12-15 VDC
    - 24 VDC
    - 频率响应:最大1 MHz
    - 电源要求:5-28 VDC ±5%,75 mA加上负载电流
    - 保护等级:电源线路可承受过压至60伏特和反向电压
    - 封装尺寸:高114.4毫米,宽99毫米,厚22.5毫米;采用DIN轨道安装,型号EN 50 022(35mm x 7.5mm)

    3. 产品特点和优势


    光学隔离器模块具有以下独特功能和优势:
    - 高可靠性:能有效抵御噪声干扰,提供稳定可靠的信号传输。
    - 灵活性:适用于多种电压输入范围(5-28 VDC),并支持不同类型的输出配置。
    - 快速响应:具备高达1 MHz的频率响应能力,适合需要高速信号传输的应用场合。
    - 安装便捷:采用DIN轨式安装,便于现场安装和维护。
    - 多设备兼容:可通过多个模块并联使用,实现对多台设备的信号分配。

    4. 应用案例和使用建议


    - 解决电气冲突:在信号传输过程中,由于电缆长度或电气环境等原因导致的电气冲突,可以使用光学隔离器模块进行隔离,确保信号的正常传输。例如,当单端TTL接收器距离编码器超过20英尺时,可以使用光学隔离器模块来改善信号质量。

    - 信号分割器:通过光学隔离器模块,可以将一个编码器的输出信号分成多路输出,以驱动多个不同的设备。例如,一个模块可以驱动差分TTL输入,另一个模块可以驱动12V线驱动器,还可以提供NPN信号。
    - 信号中继器:在长距离电缆运行时(大于500英尺),为了增强信号强度,可以在中点处使用光学隔离器模块作为信号中继器。

    5. 兼容性和支持


    光学隔离器模块设计灵活,支持多种电压输入范围和不同的输出类型。此外,厂商提供了详细的连接说明和技术支持,确保用户能够正确安装和使用这些模块。对于其他电子元器件或设备,该模块表现出良好的兼容性。

    6. 常见问题与解决方案


    - 问题1:系统中存在电气冲突,导致信号丢失或不稳定。
    - 解决方案:使用光学隔离器模块靠近接收设备安装,以隔离信号并提高信号质量。
    - 问题2:信号传输距离较长,导致信号衰减。
    - 解决方案:使用光学隔离器模块作为信号中继器,增强信号强度,确保远距离传输的质量。
    - 问题3:多个设备需要同时接收同一信号。
    - 解决方案:使用多个光学隔离器模块将信号分成多路输出,分别连接到各设备。

    7. 总结和推荐


    光学隔离器模块凭借其卓越的信号处理能力和广泛的适用范围,在工业自动化、运动控制等领域表现出色。该模块具有出色的可靠性和易用性,适合在严苛环境中使用。鉴于其多功能性和优良的电气性能,强烈推荐用于各类复杂的信号传输场景。
