66F100-0418

产品分类: 温度传感器
产品描述: 100°C 通孔安装
供应商型号: Q-66F100-0418
供应商: 期货订购
标准整包数: 25

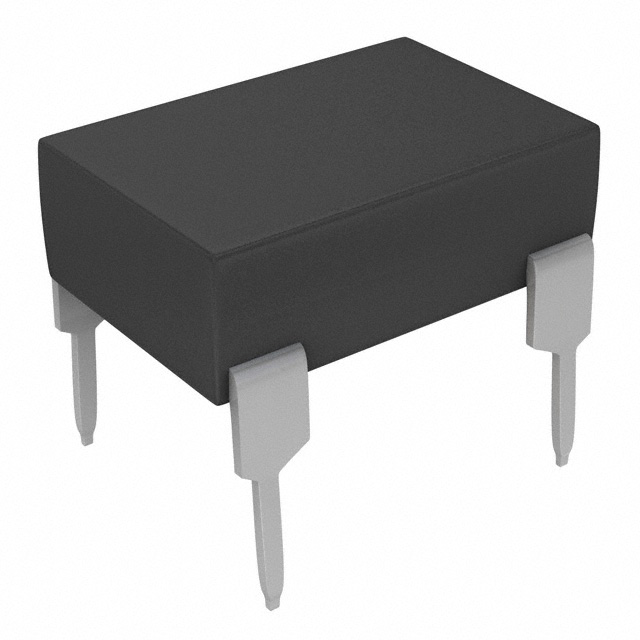

SENSATA TECHNOLOGIES 温度传感器 66F100-0418

66F100-0418概述

    Airpax™ 6600 系列子微型双金属温控开关技术手册

    产品简介


    Airpax™ 6600 系列是一款符合欧盟 RoHS 指令的产品,具有正向突变反应的单极/单掷微型双金属温控开关。它在一个单一装置内提供准确可靠的温度感应与开关功能。由于其符合国际标准的 8 针 DIP 封装,特别适用于印刷电路板(PCB)上的表面和空气传感。

    技术参数


    - 连接器:镀金触点
    - 额定电流寿命:在最大标准电流下可达 30,000 次循环(120VAC)
    - 镀金触点电流寿命:可达 100,000 次循环(5VDC)
    - 封装:符合国际产品包装标准的 8 针 DIP(双列直插式封装)
    - 接触电阻:≤ 50 毫欧姆(使用寿命前后的最大值)
    - 操作电压/电流:
    - 48VDC 下可达到 25,000 次循环
    - 120VAC 下可达到 30,000 次循环
    - 5VDC 下可达到 100,000 次循环,电流为 0.001A 至 0.020A
    - 工作温度范围:40°C 到 130°C(104°F 到 266°F)
    - 密封:高温度环氧树脂密封,适用于波峰焊和清洗,防潮(Sensata 规格 S-722)

    产品特点和优势


    - 镀金触点:确保长期稳定可靠的电连接
    - 长寿命:高达 100,000 次循环的使用寿命,在某些条件下甚至可以达到 1,000,000 次循环
    - 标准化封装:遵循国际 DIP 封装标准,易于集成到 PCB 设计中
    - 快速响应:具有优秀的重复性和快速的开关响应时间
    - 环境适应性:能够在极端条件下可靠工作,最高短期暴露温度可达 260°C,最低长期暴露温度为 -55°C

    应用案例和使用建议


    - 应用场景:广泛应用于计算机及外设、飞机、汽车以及测试设备等领域。例如,可以用于指示灯控制、声音报警、控制电路切换以发送消息到显示屏或关闭系统。
    - 使用建议:根据手册,需要确保该温控开关的操作温度与设计应用相匹配。如果需要特定的温度设置,建议与 Sensata 联系以获取工厂分配的编号来完成订购。此外,安装时要考虑到焊接和清洗过程中的温度影响,以确保密封效果。

    兼容性和支持


    - 兼容性:该产品与行业标准的 DIP 封装兼容,适合大多数 PCB 设计。支持波峰焊和清洗工艺,符合 Sensata 的技术规范。
    - 支持与维护:Sensata 提供详尽的技术文档和客户支持服务。建议用户在购买前联系 Sensata 确认产品是否满足其具体需求,并获取最新的技术资料以确保产品的正确应用。

    常见问题与解决方案


    - Q: 如何确保正确的温度设置?
    - A: 在 Sensata 官方实验室进行精确校准,通常允许的温度偏差为 ±1.1°C(±2.0°F)。如果需要特殊校准,请联系 Sensata。
    - Q: 如何应对振动和冲击的影响?
    - A: 通过 Mil-Std-202 标准测试验证,确保在特定条件下的耐受能力。

    总结和推荐


    Airpax™ 6600 系列温控开关以其高性能、高可靠性和宽泛的应用领域成为市场上的优质选择。无论是设计复杂的工业设备还是普通的消费电子产品,这款温控开关都表现出色。因此,强烈推荐该产品给需要高性能温度控制的工程师和技术采购人员。

66F100-0418参数

参数
精度 -
温度范围 -
温度阈值 100°C
安装方式 通孔安装
零件状态 在售
包装方式 管装

66F100-0418厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

66F100-0418数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 温度传感器 SENSATA TECHNOLOGIES 66F100-0418 66F100-0418数据手册

66F100-0418封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 8.8375 ¥ 72.4675
100+ $ 8.3625 ¥ 68.5725
1000+ $ 5.8125 ¥ 47.6625
库存: 2500
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1811.68
