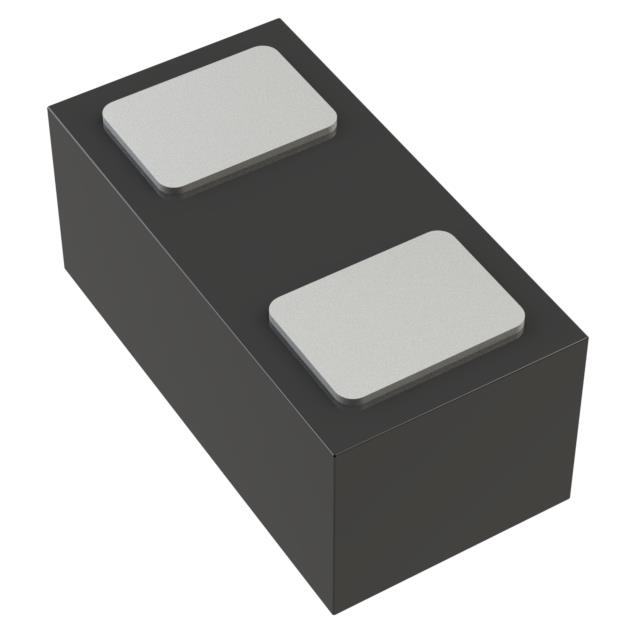

UCLAMP0501ZVTFT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 12W 1A 12V 6.5V 0201 贴片安装
供应商型号: 600-UCLAMP0501ZVTFTTR-ND
供应商: Digi-Key
标准整包数: 1
SEMTECH TVS二极管/ESD抑制器 UCLAMP0501ZVTFT

UCLAMP0501ZVTFT概述

    # µClamp0501Z:微型瞬态电压抑制二极管

    产品简介


    µClamp0501Z是一款由Semtech Corporation设计的微型瞬态电压抑制二极管(TVS二极管)。作为一款高性能的保护元件,它主要用于保护电子设备免受静电放电(ESD)和其他瞬态电压冲击。这款二极管广泛应用于便携式设备中,如智能手机、笔记本电脑和各类便携式电子设备。

    技术参数


    - 工作电压: +5V
    - 峰值脉冲电流 (tp = 8/20µs): 1A
    - 峰值脉冲功率 (tp = 8/20µs): 12W
    - 反向漏电流: ≤ 50 nA (在5V时)
    - 钳位电压: ≤ 12V (在1A时)
    - 动态电阻: ≤ 0.9Ω (在100ns时)
    - 传输线脉冲测试 (TLP)设置: tp = 100ns, tr = 0.2ns
    - 钳位电压与峰值脉冲电流的关系: 在8/20µs脉冲下,钳位电压与峰值脉冲电流关系曲线
    - 最大工作温度: -55°C 到 +125°C
    - 存储温度: -55°C 到 +150°C
    - 符合标准: Pb-Free, Halogen Free, RoHS/WEEE Compliant

    产品特点和优势


    1. 小巧的封装: 采用2针SLP0603P2X3封装,尺寸为0.6 x 0.3 x 0.25 mm,非常适于空间受限的应用场合。
    2. 出色的ESD保护: 钳位电压低,典型动态电阻小,可承受高达±15kV(空气)和±8kV(接触)的ESD冲击。
    3. 可靠性高: 固态硅雪崩技术保证长期稳定性能,无退化现象。
    4. 灵活性强: 设计者可以灵活保护单个线路,尤其适用于阵列不适用的情况。

    应用案例和使用建议


    应用案例
    - 手机及配件: 用于手机内部的数据和电源线路保护。
    - 笔记本电脑: 保护主板上的关键组件免受外部瞬态电压冲击。
    - 平板电脑: 确保设备在日常使用中不因意外ESD事件而受损。
    - 便携式仪器: 如测量设备、医疗设备等。
    使用建议
    - 在组装过程中要特别注意焊点的质量,确保良好的焊接效果。
    - 根据Semtech公司推荐的装配指南进行操作,具体参数可以参考相关的制程实验。
    - 确保制造过程中的参数设置符合Semtech公司的标准,例如锡膏印刷厚度、回流焊曲线等。

    兼容性和支持


    - 兼容性: 微型封装使得它可以方便地安装到多种不同的电路板上,与各种便携式设备兼容。
    - 支持和服务: Semtech提供详细的技术支持文档、装配指南和客户支持服务,确保用户能顺利集成和使用该产品。

    常见问题与解决方案


    1. 问: 如何确保µClamp0501Z的焊接质量?
    答: 使用Semtech推荐的焊接工艺和装配指南,例如激光切割的锡膏模板、适当的印刷厚度和合适的回流焊曲线。
    2. 问: 如何防止ESD对产品的损坏?
    答: 使用µClamp0501Z保护线路,选择适当的电压范围和封装尺寸,确保能够承受指定的ESD等级。
    3. 问: 如何处理产品在极端温度下的工作?
    答: 在产品的工作温度范围内(-55°C到+125°C)使用该产品,避免超出此范围可能导致性能下降。

    总结和推荐



    总结


    µClamp0501Z以其小巧的尺寸、出色的ESD保护能力和可靠性,成为便携式电子设备中的理想选择。其卓越的动态电阻和低钳位电压使其能够在关键的瞬态电压保护场景中表现出色。结合它的紧凑设计和兼容性,非常适合于需要占用极小空间同时又要实现高效保护的便携式电子产品中。
    推荐
    鉴于上述的优点和广泛的应用场景,我们强烈推荐µClamp0501Z作为任何需要在空间受限环境中实现高效ESD保护的产品之一。无论是消费类电子产品还是专业级便携式设备,µClamp0501Z都是您不可或缺的选择。

UCLAMP0501ZVTFT参数

参数
峰值脉冲电流 1A
峰值脉冲功率 12W
极性 -
工作电压 -
箝位电压 12V
击穿电压 6.5V
通用封装 0201
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装
