首页  >  产品百科  >  RCLAMP0542T.TCT

RCLAMP0542T.TCT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 5V 单向 75W 5A 15V 6.5V UFDFN-6 贴片安装 1.6mm(长度)*400μm(高度)
供应商型号: 14M-RCLAMP0542T.TCT
供应商: 云汉优选
标准整包数: 1

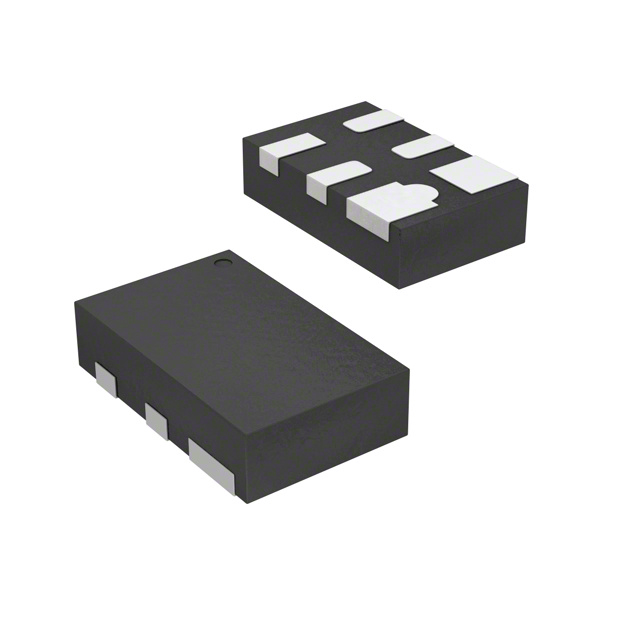

SEMTECH TVS二极管/ESD抑制器 RCLAMP0542T.TCT

RCLAMP0542T.TCT概述

    RClamp0542T 铁路钳式二极管阵列保护器件

    产品简介


    RClamp0542T 是一款由 Semtech 公司设计的铁路钳式二极管阵列保护器件。它主要用于高速数据线的过电压保护,如 10GBASE-T 以太网、10/100/1000 以太网、SATA、USB 3.0、HDMI 1.4 等接口。该器件采用创新的封装技术和固态雪崩技术,确保信号传输的完整性,适用于需要高可靠性和高性能的应用场合。

    技术参数


    - 工作电压范围:5V(I/O 至 GND)
    - 反向击穿电压:1.5V(任意 I/O 至 GND)
    - 最大漏电流:0.05μA @ 5V
    - 正向电压:2.6V @ 15mA(任意 I/O 至 GND)
    - 钳位电压:
    - 1A 脉冲,8/20μs 波形下:12V
    - 5A 脉冲,8/20μs 波形下:15V
    - 电容值:
    - I/O 至 GND:0.45pF @ 0V,1MHz
    - I/O 至 I/O:0.25pF @ 0V,1MHz
    - 峰值脉冲功率:75W(8/20μs 波形)
    - 峰值脉冲电流:5A(8/20μs 波形)
    - 静电放电(ESD)防护:
    - IEC 61000-4-2(空气):±18kV
    - IEC 61000-4-2(接触):±12kV
    - 电气特征温度范围:-40°C 到 +125°C
    - 存储温度范围:-40°C 到 +150°C

    产品特点和优势


    1. 低电容:0.25pF(I/O 至 I/O),允许在超过 3GHz 的频率下使用,而不会导致信号衰减。
    2. 低泄漏电流:0.05μA(@5V),适合高数据速率的接口。
    3. 高可靠性:采用固态雪崩技术,能够承受高电压和电流冲击。
    4. 小封装:尺寸为 1.6 x 1.0 x 0.4mm,节省电路板空间。
    5. 无插入损耗:到 3.0GHz 都没有信号损耗。
    6. 易布局:创新的封装设计使得 PCB 布局更加简单,减少信号失真。
    7. 环保材料:符合 RoHS/WEEE 标准,无铅、无卤素。

    应用案例和使用建议


    - USB 3.0 接口保护:RClamp0542T 可用于保护 USB 3.0 的两个超高速差分对,保证数据传输不受干扰。由于其低泄漏电流和低负载电容,不会影响线路阻抗。
    - 10GBASE-T 以太网保护:一个 RClamp0542T 放置在每个数据线对上,尽可能靠近磁性元件放置,以最小化寄生电感,提高钳位性能。同时,数据线通过器件的路径应保持连续以减少信号路径的不连续性。

    兼容性和支持


    - RClamp0542T 与其他高速数据接口高度兼容,特别是对于 10GBASE-T 以太网、USB 3.0 和 HDMI 1.4 等应用。Semtech 公司提供了详细的技术文档和支持服务,帮助客户更好地集成和应用该器件。

    常见问题与解决方案


    - 问题一:设备如何安装?
    - 解答:根据引脚配置图,正确连接设备,确保 I/O 引脚与信号线对应,GND 引脚接地。
    - 问题二:如何处理泄漏电流问题?
    - 解答:若发现泄漏电流过大,可检查安装是否正确,是否受外界电磁干扰,或者更换其他具有更低泄漏电流的产品。
    - 问题三:如何优化 PCB 布局?
    - 解答:参照器件的布线指南进行布局,避免信号路径中的不连续性,可以减少反射和串扰。

    总结和推荐


    RClamp0542T 铁路钳式二极管阵列保护器件凭借其出色的电性能、小尺寸和易用性,在高速数据传输保护领域表现优异。它适合多种应用场合,尤其在需要高可靠性、高数据速率传输的系统中。综上所述,我们强烈推荐这款器件给需要高效保护解决方案的工程师们。

RCLAMP0542T.TCT参数

参数
峰值脉冲电流 5A
峰值脉冲功率 75W
极性 单向
工作电压 5V
箝位电压 15V
击穿电压 6.5V
长*宽*高 1.6mm(长度)*400μm(高度)
通用封装 UFDFN-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RCLAMP0542T.TCT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

RCLAMP0542T.TCT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH RCLAMP0542T.TCT RCLAMP0542T.TCT数据手册

RCLAMP0542T.TCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
