UCLAMP0544P.TCT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 5V 单向 25W 2A 12.5V 6V UFDFN-10 贴片安装 2.5mm(长度)*550μm(高度)
供应商型号: 4257362
供应商: 海外现货
标准整包数: 1

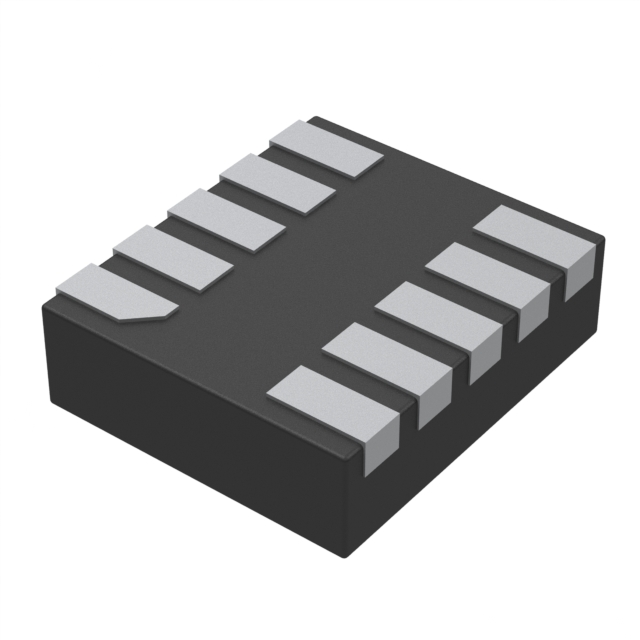

SEMTECH TVS二极管/ESD抑制器 UCLAMP0544P.TCT

UCLAMP0544P.TCT概述

    # Semtech μClamp™ 0544P:高效ESD保护解决方案

    产品简介


    μClamp™系列瞬态电压抑制(TVS)阵列专为保护敏感电子设备免受静电放电(ESD)损害而设计。这些TVS阵列以紧凑的设计替代传统的单线保护元件(如多层压敏电阻MLVs),适用于空间受限的应用场景,如手机、笔记本电脑和其他便携式电子设备。μClamp™0544P特别适合保护四条数据线路,能够提供出色的ESD防护性能,同时保持极低的寄生电容和钳位电压。
    主要功能
    - 四线ESD保护
    - 低工作电压(5V)
    - 高度集成:仅10个引脚
    - 超小封装(SLP2510P8)
    应用领域
    - 手机及配件
    - 笔记本电脑与手持设备
    - 数码相机
    - 平板电脑
    - 数字仪器仪表
    - 通用外设

    技术参数


    以下是μClamp™0544P的技术规格和关键性能指标:
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 反向断态电压 | RWM | — | 5 | — | 5 | V |
    | 反向击穿电压 | BR | I = 1mA | 7 | 7.5 | 8 | V |
    | 反向漏电流 | IR | VRWM = 0.5V, T = 25°C | <1 | — | 10 | μA |
    | 前向电压 | VF | IF = 10mA | — | 1 | — | V |
    | 钳位电压(峰值脉冲电流2A) | VC | PP = 2A, tp = 5/8μs | — | 12 | — | V |
    | 工作温度范围 | TJ | 操作温度 | -55°C | — | +125°C | °C |
    | 存储温度范围 | TSTG | 存储温度 | -55°C | — | +150°C | °C |
    其他特点

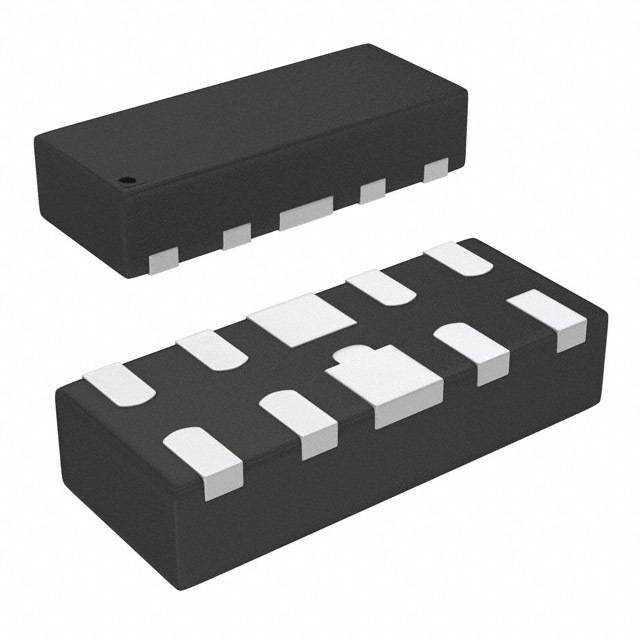

    - 封装形式:SLP2510P8,尺寸2.5×1.0×0.58mm
    - 铅免费,符合RoHS/WEEE标准
    - 引脚间距:0.5mm,采用NiPdAu镀层
    - 每通道电容:10pF

    产品特点和优势


    独特功能
    - 超小尺寸:SLP2510P8封装,占用极小PCB面积。
    - 高可靠性:通过IEC 61000-4-2(空气±15kV,接触±8kV)认证。
    - 高效率:大截面结区,支持高瞬态电流处理能力。
    市场竞争力
    - 应用广泛:适用于消费电子、工业设备及通信设备等领域。
    - 易于集成:紧凑设计与引脚配置简化了电路板布局。
    - 耐用性强:无降解特性确保长期稳定性。

    应用案例和使用建议


    应用场景
    μClamp™0544P常用于保护四条数据线免受ESD侵害,典型应用场景包括:
    - 手机显示屏接口
    - 笔记本USB端口
    - 数码相机存储卡插槽
    使用建议
    1. 将TVS元件靠近输入端连接,以减少耦合路径长度。
    2. 避免信号线靠近板边,以防边缘效应。
    3. 在PCB设计中添加多个接地过孔,减少接地回路的电感。
    4. 推荐使用整块接地平面,以增强EMI/EMC性能。

    兼容性和支持


    μClamp™0544P与市面上主流IC和接口协议兼容,例如USB、HDMI等。Semtech公司提供了详尽的技术文档、SPICE模型和全面的支持服务,包括在线问答和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 钳位电压偏高 | 确保正确安装并重新检查电路连接。 |
    | 温度过高导致性能下降 | 确认工作环境温度在允许范围内,避免过热运行。|
    | 寄生电容过大影响信号完整性 | 调整PCB布线,尽量缩短引脚间的信号路径。 |

    总结和推荐


    μClamp™0544P是一款高性能的ESD保护解决方案,具有以下优点:
    - 极小封装,节省宝贵的空间资源。
    - 高效的ESD防护性能,满足严格的行业标准。
    - 易于集成和使用,降低了设计复杂度。
    综上所述,我们强烈推荐μClamp™0544P作为电子设备ESD保护的理想选择。它不仅能够有效保护敏感元件,还能显著提升系统的可靠性和抗干扰能力。

UCLAMP0544P.TCT参数

参数
击穿电压 6V
峰值脉冲电流 2A
峰值脉冲功率 25W
极性 单向
工作电压 5V
箝位电压 12.5V
长*宽*高 2.5mm(长度)*550μm(高度)
通用封装 UFDFN-10
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UCLAMP0544P.TCT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

UCLAMP0544P.TCT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH UCLAMP0544P.TCT UCLAMP0544P.TCT数据手册

UCLAMP0544P.TCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
