UCLAMP1211P.TFT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 12V 200W 7A 28.5V 14.2V 0402 贴片安装
供应商型号: UNP-UCLAMP1211P.TFT
供应商: 海外现货
标准整包数: 1

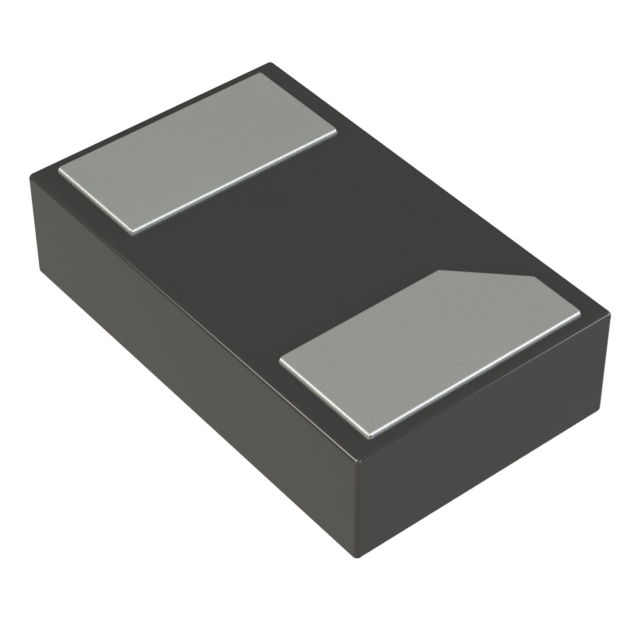

SEMTECH TVS二极管/ESD抑制器 UCLAMP1211P.TFT

UCLAMP1211P.TFT概述


    产品简介


    μClamp1211P 是一款由 Semtech 公司设计生产的瞬态电压抑制二极管(TVS),旨在保护敏感电子设备免受静电放电(ESD)的影响。它通过提供高ESD耐压能力(正负30kV)和超小型封装(1.0 x 0.6 x 0.5 mm)来确保高效的电路保护。此外,μClamp1211P还具有低漏电流、低钳位电压等优点,适合用于各种便携式设备和工业设备中。其主要应用包括手机、笔记本电脑、工业设备、便携式仪器以及RS-232接口。

    技术参数


    - 额定峰值脉冲功率 (tp = 8/20µs):200 W
    - 额定峰值脉冲电流 (tp = 8/20µs):7 A
    - ESD防护 (IEC 61000-4-2):接触放电 ±30 kV,空气放电 ±30 kV
    - 工作温度范围 (TJ):-55°C 到 +125°C
    - 储存温度范围 (TSTG):-55°C 到 +150°C
    - 反向击穿电压 (VBR):14.2 V 至 18 V
    - 反向泄漏电流 (IR):1 μA
    - 钳位电压 (VC):1A 时 19 V,7A 时 28.5 V
    - 结电容 (CJ):25 pF

    产品特点和优势


    μClamp1211P 的主要优势在于其高ESD防护能力、超小封装尺寸和低漏电流。它的快速响应时间和低钳位电压使其成为需要高可靠性的应用的理想选择。此外,该器件采用无铅、无卤素材料制造,并符合RoHS/WEEE标准,非常适合环保需求。

    应用案例和使用建议


    μClamp1211P 在便携式设备和工业设备中表现出色。例如,在移动电话中,它可以有效地保护信号线路不受外部干扰。为了最大化其保护效果,建议将 TVS 二极管靠近输入终端或连接器放置,以限制瞬态耦合。同时,尽量缩短 TVS 二极管与保护线路之间的路径长度,减少所有导电环路的长度,尤其是电源和地线环路。

    兼容性和支持


    μClamp1211P 支持标准的表面贴装工艺,可以与各种电路板兼容。Semtech 公司为该产品提供了丰富的技术支持,包括详细的安装指南和测试报告。同时,产品符合RoHS/WEEE标准,确保了其在全球市场的广泛应用。

    常见问题与解决方案


    - 问题:ESD 防护不足
    - 解决方案:确保正确安装 TVS 二极管,并遵循推荐的电路板布局指南。可以考虑增加多个 TVS 二极管并联使用以提高防护能力。
    - 问题:发热
    - 解决方案:确保良好的散热设计,并避免过载操作。在高负载条件下,考虑增加额外的散热措施如散热片。

    总结和推荐


    总体而言,μClamp1211P 是一款优秀的 TVS 二极管,特别适用于需要紧凑设计和高ESD防护能力的应用场合。其低钳位电压和高可靠性使其在便携式设备和工业设备中非常受欢迎。如果您正在寻找高效且可靠的 ESD 保护解决方案,μClamp1211P 绝对是一个值得考虑的选择。

UCLAMP1211P.TFT参数

参数
箝位电压 28.5V
击穿电压 14.2V
峰值脉冲电流 7A
峰值脉冲功率 200W
极性 -
工作电压 12V
2-UDFN
通用封装 0402
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

UCLAMP1211P.TFT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

UCLAMP1211P.TFT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH UCLAMP1211P.TFT UCLAMP1211P.TFT数据手册

UCLAMP1211P.TFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1483 ¥ 1.2533
90000+ $ 0.0138 ¥ 0.1166
库存: 90000
起订量: 80 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.25
直接购买
加入购物车
