首页  >  产品百科  >  TS30042-M050QFNR

TS30042-M050QFNR

产品分类: DC-DC稳压器
厂牌: SEMTECH
产品描述: Buck Yes 1MHz Fixed 1 5V 5V 40V 4.5V QFN-16 贴片安装,黏合安装 3mm*3mm*900μm
供应商型号: 3271383
供应商: 海外现货
标准整包数: 1

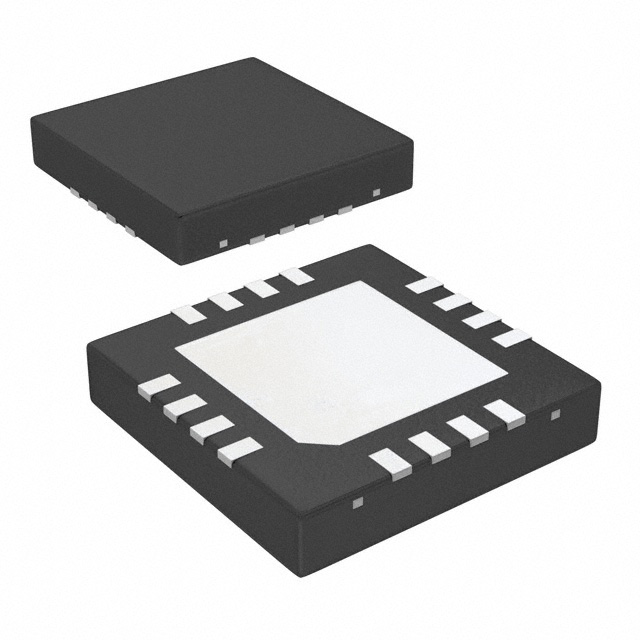

SEMTECH DC-DC稳压器 TS30042-M050QFNR

TS30042-M050QFNR概述


    产品简介


    TS30041/42 是由Semtech公司生产的双通道同步降压转换器。这些转换器提供固定的输出电压选项(1.5V、1.8V、2.5V、3.3V 和 5V),具有±2% 的输出容差。此外,它们还提供可调版本,可以输出从0.9V到(VCC - 1V)范围内的电压,具有±1.5% 的参考精度。这些转换器广泛应用于工业电源、卡式开关调节器、机顶盒、DVD播放器和LCD显示器供电等领域。

    技术参数


    - 输出电压选项:1.5V, 1.8V, 2.5V, 3.3V, 5V(±2% 容差)
    - 可调输出电压范围:0.9V 至 (VCC - 1V)(±1.5% 参考)
    - 输入电压范围:4.5V 至 40V(绝对最大值为42V)
    - 固定开关频率:1MHz ± 10%
    - 连续输出电流:TS30041 1A,TS30042 2A
    - 高效率:高达95%
    - 控制模式:电流模式 PWM 控制,在轻载时采用脉冲频率调制(PFM)模式
    - 电压监督:通过 PG(电源良好)引脚报告输出电压
    - 软启动:无过冲控制启动
    - 全面保护:过流、过温、输出过压保护
    - 待机电流:小于10uA
    - 工作温度范围:-40°C 至 125°C
    - 封装形式:16引脚QFN(3x3)

    产品特点和优势


    TS30041/42 在多种方面具备显著优势。首先是其高效率,可达95%,且具有电流模式PWM控制和PFM模式切换以提升轻负载效率。其次,其内置补偿网络简化设计流程。此外,该转换器具备广泛的保护机制,如过流、过温、输出过压保护,确保长期稳定运行。最后,其灵活的输出电压选项和低外部组件计数使其非常适合各种应用场景。

    应用案例和使用建议


    典型应用场景
    - 卡式开关调节器:用于为系统内部组件供电。
    - 家庭娱乐设备:如DVD播放器、机顶盒和LCD显示器。
    - 工业设备:为各类工业电源提供稳定的电源输出。
    使用建议
    1. 输入旁路电容器选择:推荐使用10uF陶瓷电容器放置于靠近设备的位置,以提高性能。
    2. 反馈电阻连接:对于可调模式,应连接至外部电阻分压器。选择电阻时需注意公式 \( V{OUT} = 0.9 \times (1 + \frac{R{TOP}}{R{BOT}}) \)。
    3. 布局优化:减少反馈路径中的寄生电容和噪声注入,特别是在使用可调版本时。
    4. 外部电感选择:针对不同的操作频率,推荐使用2.2uH或10uH电感器。

    兼容性和支持


    TS30041/42 具有良好的兼容性,适用于多种电子设备和电路板。Semtech公司提供了详尽的文档和设计指南,帮助工程师顺利进行设计。此外,公司在生产和售后服务方面也提供了强有力的支持,确保用户获得最佳体验。

    常见问题与解决方案


    1. 问题:启动时输出电压波动。
    - 解决方案:检查输入电容器是否已正确放置并确认软启动时间是否足够。

    2. 问题:系统在过载时自动关闭。
    - 解决方案:查看过流检测阈值设置,确保其在合理范围内,并考虑使用外部电路进一步保护设备。
    3. 问题:热关断频繁发生。
    - 解决方案:优化散热设计,确保良好的空气流通和适当的散热片安装。

    总结和推荐


    TS30041/42 是一款高效、可靠且易于集成的双通道同步降压转换器。它具备多种输出电压选项、优秀的效率和广泛的保护机制,适用于多种工业和消费电子产品。结合Semtech公司提供的强大技术支持和详尽的设计指南,推荐给需要高性能、高可靠性电源解决方案的工程师。无论是新设计还是现有系统的升级,TS30041/42 都是一个值得信赖的选择。

TS30042-M050QFNR参数

参数
最大输出电压 5V
最小输出电压 5V
同步整流器 Yes
功能 Step-Down
最小输入电压 4.5V
输出类型 Fixed
最大输入电压 40V
拓扑 Buck
输出数量 1
开关频率 1MHz
长*宽*高 3mm*3mm*900μm
通用封装 QFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TS30042-M050QFNR厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

TS30042-M050QFNR数据手册

厂牌 PDF简要描述 下载
SEMTECH DC-DC稳压器 SEMTECH TS30042-M050QFNR TS30042-M050QFNR数据手册

TS30042-M050QFNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.5398
10+ ¥ 10.5911
50+ ¥ 9.4896
100+ ¥ 9.4896
250+ ¥ 9.3201
500+ ¥ 9.3201
1000+ ¥ 9.1507
2500+ ¥ 9.1507
库存: 14876
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.53
