GS1528-CTA

产品分类: LIN收发器
厂牌: SEMTECH
产品描述:
供应商型号: Q-GS1528-CTA
供应商: 期货订购
标准整包数: 1
SEMTECH LIN收发器 GS1528-CTA

GS1528-CTA概述

    GS1528 HD-LINX™ II 多速率 SDI 双速率电缆驱动器技术手册

    1. 产品简介


    GS1528 是由Gennum公司生产的高性能集成电路,旨在驱动单根或多根75Ω同轴电缆传输数据率高达1.485 Gb/s的信号。该芯片符合SMPTE 259M、SMPTE 344M和SMPTE 292M标准,能够用于高清视频和其他高速数字通信系统。GS1528是一款环保型产品,符合RoHS指令,支持无铅焊接。

    2. 技术参数


    - 工作条件:
    - 工作温度范围:0°C 至 70°C
    - 供电电压:3.3V
    - 存储温度范围:-50°C 至 125°C
    - 电源电压范围:-0.5V 至 3.6VDC
    - 电气特性:
    - 输入ESD电压:500V
    - 最大功率耗散:300mW
    - 供电电流:典型值为48mA
    - 输出电压摆幅:800mVp-p(单端)
    - 串行输入数据速率:最高可达1.485 Gb/s
    - 添加抖动:1.485 Gb/s时为15ps,270 Mb/s时为25ps
    - 上升/下降时间:0.4ns至0.8ns(对于SD/HD模式)
    - 输出接口:
    - 输出负载阻抗:75Ω
    - 输出回损:≥15dB(5 MHz至1.485 GHz)


    3. 产品特点和优势


    - 多重标准兼容:GS1528 符合多种标准,包括SMPTE 259M、SMPTE 344M和SMPTE 292M,适用于不同的视频传输需求。
    - 双速率选择:通过一个控制引脚可以选择不同的上升/下降时间,以满足不同的传输标准。
    - 低功耗:仅需单3.3V电源,功耗典型值为160mW,适合电池供电的应用。
    - 易于集成:自带内部自偏置电路,便于与其它同类产品无缝集成。

    4. 应用案例和使用建议


    - 应用场景:GS1528 可广泛应用于广播级高清视频传输、医疗影像传输等领域。例如,在电视演播室中,它可用于长距离的高清视频信号传输。
    - 使用建议:
    - 在设计电路板时,应注意 PCB 布局,特别是阻抗匹配和信号完整性问题。
    - 对于长信号路径,建议添加外部补偿电容,以确保信号质量。
    - 选择合适的RSET电阻值以调节输出电压摆幅。

    5. 兼容性和支持


    - 兼容性:GS1528 与其他Gennum公司的HD-LINX™ II家族产品兼容。
    - 技术支持:Gennum公司提供详细的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:如何避免静电损坏?
    - 解决方法:处理GS1528时应采取静电防护措施,例如在防静电工作站上操作。
    - 问题:如何校正输出电压摆幅?
    - 解决方法:通过调整RSET电阻值来校正输出电压摆幅。参考表3-1的RSET电阻值与输出电压摆幅之间的关系。

    7. 总结和推荐


    GS1528是一款高性能、多功能的SDI电缆驱动器,具有广泛的适用性。其低功耗、多重标准兼容性、双速率选择和良好的电气特性使其在高清视频传输和其他高速数字通信系统中表现出色。如果需要高可靠性和高质量信号传输的解决方案,GS1528是一个值得推荐的选择。

GS1528-CTA参数

参数
数据速率 -
LIN 规格 -
最小LIN总线电压 -
最小工作供电电压 -
最大LIN总线电压 -
调节器电压 -
内置选项 -
最大工作供电电压 -
支持协议 -
LIN总线唤醒功能 -

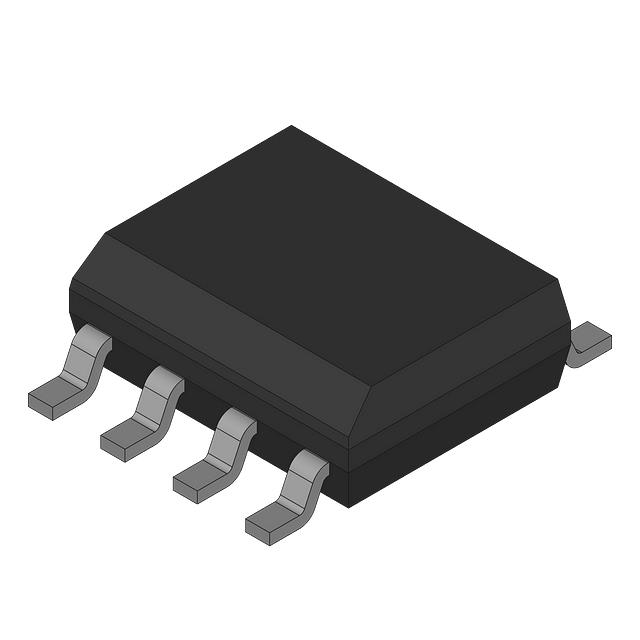

通用封装 SOIC-8
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 散装

GS1528-CTA厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

GS1528-CTA数据手册

厂牌 PDF简要描述 下载
SEMTECH LIN收发器 SEMTECH GS1528-CTA GS1528-CTA数据手册

GS1528-CTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
