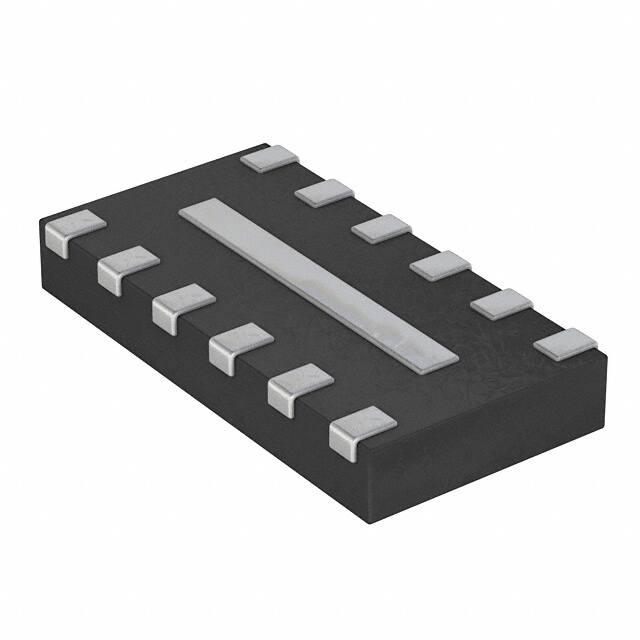

ECLAMP2456P.TCT

产品分类: EMI滤波器
厂牌: SEMTECH
产品描述: 33Ω 5V 6 28nH 5 是 155GHz LC (Pi) 12pF UFDFN-12(EP) 贴片安装 3mm*1.6mm*650μm
供应商型号: UA-ECLAMP2456P.TCT
供应商: 海外现货
标准整包数: 3000
SEMTECH EMI滤波器 ECLAMP2456P.TCT

ECLAMP2456P.TCT概述

    EClamp2456P:高效EMI/RFI和ESD保护解决方案

    1. 产品简介


    EClamp2456P是由Semtech公司开发的一款适用于彩色LCD接口的EMI/RFI和ESD保护器件。这款器件采用了先进的低通滤波器技术和集成的瞬态电压抑制(TVS)二极管,能够有效地过滤和抑制高频电磁干扰(EMI/RFI)信号,同时提供强大的静电放电(ESD)保护能力。EClamp2456P特别适合应用于便携式电子设备,如手机、数码相机和PDA等。

    2. 技术参数


    - 封装配置:12引脚SLP(底部视图),尺寸为3.0 x 1.6 x 0.58毫米。
    - 电气特性:工作电压为5V,具有出色的静电放电保护能力,符合IEC 61000-4-2标准,达到±15kV(空气放电)和±8kV(接触放电)的水平。
    - 滤波性能:5极LC网络,在800MHz频率下至少可以实现40dB的衰减。
    - TVS二极管:额定反向箝位电压为12pF(典型值),适用于六个保护线路。
    - 最大额定值:最高结温可达125°C,工作温度范围为-40°C到+85°C,存储温度范围为-55°C到+150°C。
    - 机械特性:采用NiPd表面处理的0.5mm引脚间距,符合RoHS/WEEE标准。

    3. 产品特点和优势


    EClamp2456P的主要特点和优势如下:
    - 高可靠性:具备出色的ESD保护性能,确保设备在恶劣环境下的稳定性。
    - 高性能:采用LC低通滤波器技术,实现高效的EMI/RFI抑制。
    - 紧凑设计:小型化封装使其适用于空间受限的应用场景。
    - 易于集成:流线型设计便于布局,减少了布线的复杂性。
    - 高效率:通过优化的电路设计,实现了高效的保护和滤波性能。

    4. 应用案例和使用建议


    - 典型应用:适用于彩色LCD保护、手机摄像头线路保护等。
    - 使用建议:
    - 在安装过程中,应尽可能减少走线长度以降低寄生电感的影响。
    - 建议使用多层PCB板设计,通过增加接地层和减少接地环路来提高高频滤波效果。
    - 采用内部接地垫上的多个小直径通孔,以进一步降低接地环路的电感。

    5. 兼容性和支持


    - 兼容性:与多种便携式电子设备兼容,如手机、数码相机和PDA等。
    - 支持:Semtech公司提供了全面的技术支持,包括详细的安装指南和测试报告,以帮助客户更好地理解和使用这款产品。

    6. 常见问题与解决方案


    - 问题1:设备在高温环境下工作时,ESD保护性能下降。
    - 解决方案:检查并确保设备的散热系统正常工作,避免过热。
    - 问题2:在高频信号传输时,滤波性能不佳。
    - 解决方案:重新评估PCB布局,增加适当的接地层和减少寄生电感的影响。
    - 问题3:安装时遇到连接困难。
    - 解决方案:仔细阅读安装手册,确保正确的引脚识别和安装顺序。

    7. 总结和推荐


    总体而言,EClamp2456P是一款性能卓越、设计紧凑的保护器件,适用于各种便携式电子设备。它的高可靠性和高效滤波性能使其在市场上具备很强的竞争力。对于需要保护彩色LCD和摄像头接口的应用场景,我们强烈推荐使用EClamp2456P。此外,Semtech公司提供的全面技术支持也将帮助客户更好地利用这款产品。

ECLAMP2456P.TCT参数

参数
电感值 28nH
额定电流 -
电容值 12pF
额定电压-DC 5V
电阻 33Ω
中心频率 -
ESD保护
截止频率 155GHz
滤波器阶数 5
电路技术 LC (Pi)
通道数 6
长*宽*高 3mm*1.6mm*650μm
通用封装 UFDFN-12(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
