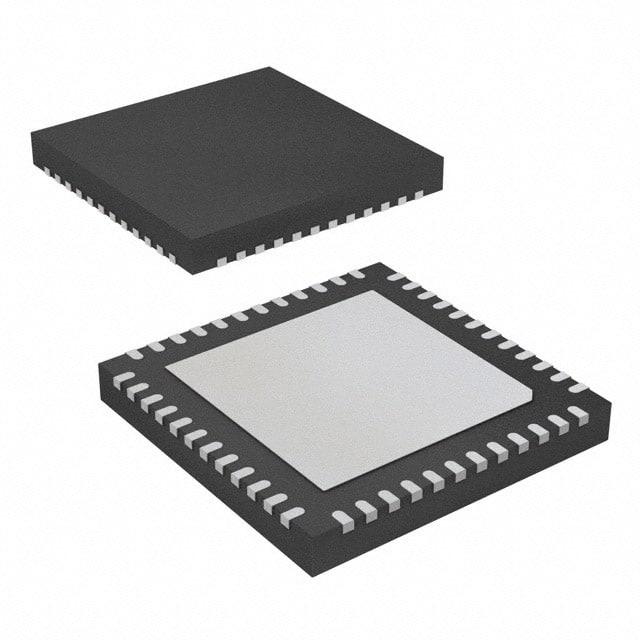

GN2405A-INE3

产品分类: 锁相环
厂牌: SEMTECH
产品描述: 无 QFN 贴片安装 7mm(长度)
供应商型号:
供应商:
标准整包数: 0
SEMTECH 锁相环 GN2405A-INE3

GN2405A-INE3概述


    产品简介


    概览
    GN2405 和 GN2406 是由 Gennum 公司设计的四通道锁相环(PLL)信号调节器,专为高速串行链接提供增强的传输能力和鲁棒性。它们能够补偿传输损耗,重新设定交叉干扰和抖动预算,适用于多种高带宽通信应用。
    主要功能
    - 四通道重定时和信号调节
    - 支持自动速率检测
    - 独立通道操作
    - 高输入抖动容限
    - 参考时钟无需外部时钟源
    - 可编程输出电压范围
    - 内置失真消除和均衡功能
    - 温度适应能力强
    - 集成 I2C 控制接口
    应用领域
    - Infiniband® SDR/DDR/QDR 以及 40Gb/s 和 100Gb/s 以太网模块
    - QSFP 模块、并行光模块和 SFP+ 模块的中继器
    - 10Gb/s 串行背板重定时器
    - 活动铜缆组件的信号调节

    技术参数


    一般规格
    - 数据率:9.95 Gb/s 至 11.3 Gb/s
    - 速率检测:支持半速率(5Gb/s)和四分之一速率(2.5Gb/s)
    - 输出摆幅:400 mV 到 800 mV 差分
    - 电源电压:单 3.3V 供电
    - 封装:7x7mm, 48 引脚 QFN 封装
    - 无参考时钟要求
    性能参数
    - 低输出抖动
    - 高输入抖动容限,优于 0.7 UI
    - 自动加载配置数据
    - 损耗补偿能力:高达 28dB
    - 纠正信号丢失检测
    - 低功耗
    工作环境
    - 温度范围:标准温度下运行

    产品特点和优势


    独特功能
    - 自动速率检测与锁定功能,使得设备能够在不同数据率之间无缝切换
    - 内置失真消除功能和可编程输出电压,能够灵活地应用于各种应用场合
    - 高输入抖动容限和低输出抖动确保信号的完整性
    - 高灵敏度接收器可以恢复微弱信号
    - 支持长距离传输,可以通过输出去加重来补偿电缆损耗
    市场竞争力
    - 设备独立的通道操作使得可以对每个通道进行单独设置,增加了灵活性
    - 简化系统设计,降低了整体成本
    - 针对高速背板链路进行了优化设计,具有出色的稳健性

    应用案例和使用建议


    应用场景
    - GN2405 作为发射端的 CDR,用于模块应用,内置均衡器可以补偿迹线和连接器损失
    - GN2406 的高灵敏度限幅放大器可直接集成于光学模块中,取代了传统的限幅放大器,提高了系统效率
    使用建议
    - 在设计过程中应特别注意信号完整性和电源管理,确保达到最佳性能
    - 根据应用需求选择合适的型号,并通过调整输出电压和失真消除参数来优化性能
    - 定期检查系统的健康状况,以避免因信号衰减导致的数据错误

    兼容性和支持


    兼容性
    - GN2405 和 GN2406 采用完全针脚兼容的设计,易于在不同项目间替换
    - 与多种高速通信标准和协议兼容,如 Infiniband、100GbE 和 40GbE
    支持和维护
    - Gennum 公司提供了全面的技术文档和支持,包括详细的用户手册和技术资料
    - 提供在线技术支持和定期的产品更新

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 信号丢失 | 检查电缆连接,确保连接稳固;调整阈值设定以适应不同应用场景 |
    | 低输出电压 | 调整可编程输出电压设置,确保在有效范围内 |

    总结和推荐


    综合评估
    GN2405 和 GN2406 是高性能的四通道信号调节器,适合用于高带宽和高可靠性要求的应用场景。它们独特的设计特点和广泛的功能使其成为市场上极具竞争力的产品。
    推荐
    强烈推荐使用 GN2405 和 GN2406,无论是用于光模块还是背板链路,都能显著提升系统的性能和稳定性。

GN2405A-INE3参数

参数
最大工作供电电压 -
最小工作供电电压 -
PLL-锁相环
最大输入频率 -
长*宽*高 7mm(长度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘
