GO1535-CTXE3

产品分类: 无源晶振
厂牌: SEMTECH
产品描述: ±50ppm 100ppm 14.14MHz 35Ω TSS-3B 贴片安装 6mm*3.5mm*900μm
供应商型号: SYE-GO1535-CTXE3
供应商: 海外现货
标准整包数: 1

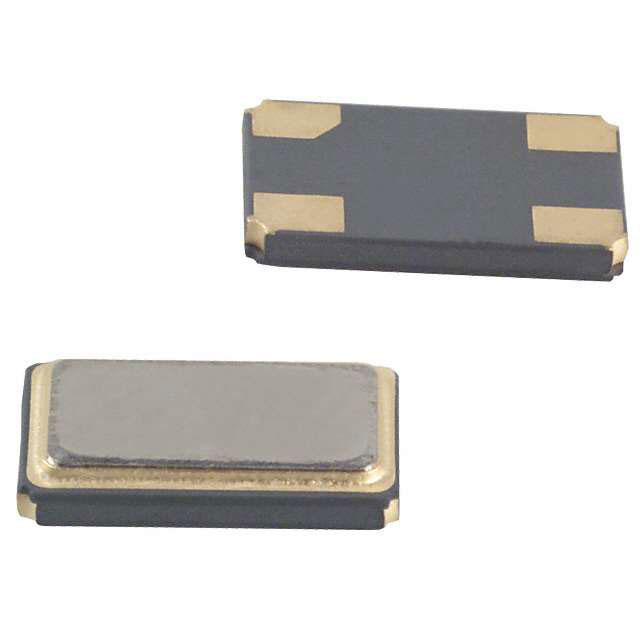

SEMTECH 无源晶振 GO1535-CTXE3

GO1535-CTXE3概述


    产品简介


    GO1535 Reference Crystal 是由Gennum Corporation生产的一款系列谐振AT切型基础石英晶体,其主要功能是用作GS1535重定时IC的参考振荡器。这款晶体具有14.140MHz的工作频率,适用于需要高稳定性和低漂移特性的电路设计。

    技术参数


    以下是GO1535 Reference Crystal的技术规格和性能参数:
    - 频率:14.140 MHz
    - 切型:AT切型
    - 模式:基础模式
    - 电路条件:串联谐振
    - 温度范围内的校准容差:±50 ppm(25°C)
    - 温度稳定性:<100 ppm(0°C至+70°C)
    - 等效串联电阻 (Rs):<35 Ω
    - 静态电容 (Co):<5.0 pF
    - 老化率:<5 ppm/年
    - 驱动功率:<0.2 mW
    - 无铅:符合RoHS标准

    产品特点和优势


    GO1535 Reference Crystal 具有极高的频率精度和稳定性,能够满足对时间同步要求极为苛刻的应用场景。它的无铅设计不仅环保,而且适用于现代电子产品制造的要求。此外,其在不同温度条件下的稳定性使得它非常适合工业控制、电信设备及计算机网络系统等领域。

    应用案例和使用建议


    该晶体常用于各种电信设备,如路由器、交换机和其他网络基础设施,作为频率参考源。为了保证最佳性能,在安装时应注意避免静电放电,建议使用防静电工作台操作。

    兼容性和支持


    GO1535 Reference Crystal采用TSS-3B封装,易于集成到现有电路板设计中。此外,Gennum Corporation还提供了详尽的技术文档和支持服务,确保客户能够顺利部署和使用该产品。

    常见问题与解决方案


    - Q: 如何正确储存晶体以延长使用寿命?
    - A: 将其存放在干燥、阴凉的地方,远离磁场和热源。

    - Q: 晶体焊接过程中需要注意什么?
    - A: 在焊接过程中,要遵循指定的回流焊曲线,避免过热导致损坏。

    总结和推荐


    综上所述,GO1535 Reference Crystal是一款高性能、稳定可靠的石英晶体,尤其适合用于电信设备等要求高精度和稳定性的场合。鉴于其优越的性能和广泛的应用场景,我们强烈推荐这款产品给寻求高品质频率参考源的设计工程师和制造商。

GO1535-CTXE3参数

参数
频率稳定性 100ppm
频率容差 ±50ppm
等效串联电阻 35Ω
频率 14.14MHz
驱动电平 -
负载电容 -
长*宽*高 6mm*3.5mm*900μm
通用封装 TSS-3B
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

GO1535-CTXE3厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

GO1535-CTXE3数据手册

厂牌 PDF简要描述 下载
SEMTECH 无源晶振 SEMTECH GO1535-CTXE3 GO1535-CTXE3数据手册

GO1535-CTXE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
