UCLAMP0541Z.TNT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 5V 双向 25W 2A 15V 6V 0201 贴片安装 620μm(长度)*250μm(高度)
供应商型号: UNP-UCLAMP0541Z.TNT
供应商: 海外现货
标准整包数: 1

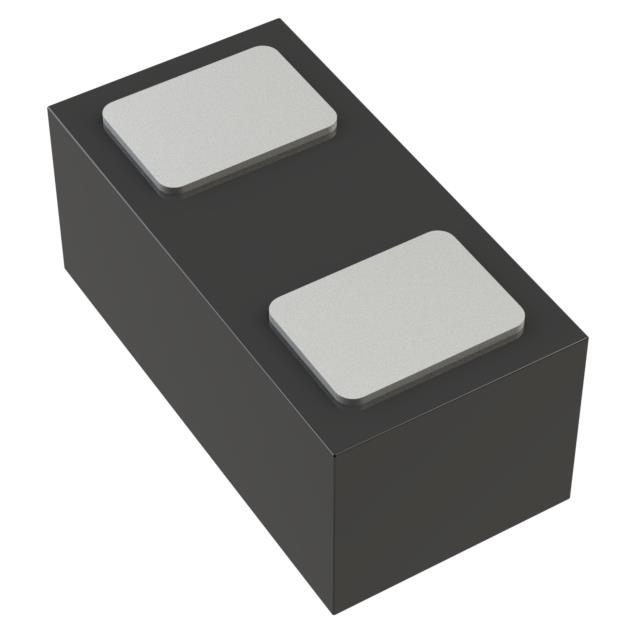

SEMTECH TVS二极管/ESD抑制器 UCLAMP0541Z.TNT

UCLAMP0541Z.TNT概述

    # Semtech µClamp0541Z 电子元器件技术手册

    1. 产品简介


    µClamp0541Z 是一款由Semtech推出的高性能瞬态电压抑制(TVS)二极管,专为保护敏感电子设备免受静电放电(ESD)损害而设计。它广泛应用于移动通信设备(如手机、平板电脑)、数字接口线路、便携式仪器仪表等领域。作为市场上最小的TVS二极管之一,它以卓越的防静电能力、紧凑的封装尺寸以及低电容特性,成为替代传统多层压敏电阻(MLVs)的理想选择。

    2. 技术参数


    | 参数名称 | 规格范围 | 单位 |
    |
    | 最大ESD防护电压 | ±17kV | 接触/空气 |
    | 工作电压 | ±5V
    | 峰值脉冲功率 | 25 | W |
    | 峰值脉冲电流 | 2 | A |
    | 动态电阻 | 0.78 | Ω |
    | 反向击穿电压 | 6至9.5 | V |
    | 反向漏电流 | <50 | nA |
    | 克林姆电压(Clamping Voltage) | 12@1A, 15@2A | V |
    | 电容 | 6.5典型值 | pF |
    | 包装尺寸 | 0.6×0.3×0.25mm | mm³ |
    注:
    - 工作温度范围:-55°C 至 +125°C
    - 储存温度范围:-55°C 至 +150°C

    3. 产品特点和优势


    特点
    - 高ESD防护能力:符合IEC 61000-4-2标准,能承受高达±17kV的接触和空气放电。
    - 超小封装:采用0201封装尺寸,仅0.6×0.3×0.25mm,适合空间受限的应用。
    - 优异的电气性能:低动态电阻、低反向漏电流和低钳位电压使其适用于多种应用场景。
    - 可靠性强:可耐受超过1000次IEC 61000-4-2等级4测试。
    优势
    - 广泛应用:能够满足各种移动设备(手机、平板电脑等)的严苛要求。
    - 灵活性:单线保护设计,便于工程师灵活布局。
    - 绿色环保:符合RoHS/WEEE标准,无铅、无卤素。

    4. 应用案例和使用建议


    应用案例
    - 智能手机及配件:保护侧按键、音频端口等对外接口免受ESD冲击。
    - 平板电脑:保护USB数据传输接口。
    - 数字设备:为高速信号线路提供稳定保护。
    使用建议
    - 在PCB设计时,确保焊盘与地平面的良好连接以提高ESD防护效果。
    - 使用推荐的焊膏和回流曲线(如JEDEC J-STD-020),并验证实际焊接效果。
    - 尽量缩短电路板上引脚之间的距离,以减少寄生电感的影响。

    5. 兼容性和支持


    兼容性:
    - 与市面上常见的焊膏、基板材料兼容。
    - 可直接替换现有的MLV模块。
    支持:
    - Semtech提供了详细的装配指南和技术文档。
    - 客户可以联系Semtech官网的技术支持团队获取帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 装配过程中出现焊料溢出 | 减少焊膏用量或调整焊锡厚度 |
    | 静电防护效果未达预期 | 检查接地设计并增加额外的保护器件 |
    | 设备在高温下性能下降 | 确保工作温度处于推荐范围内 |

    7. 总结和推荐


    综合评估:
    µClamp0541Z凭借其高可靠性、紧凑尺寸和出色的ESD防护性能,在移动电子设备和数字接口领域具有显著的优势。其小巧的体积和强大的保护能力使它非常适合对空间敏感且需要高抗干扰性的应用场景。
    推荐:
    强烈推荐使用µClamp0541Z作为手机、平板电脑及其他消费类电子设备的首选ESD防护方案。其卓越的性能和易于集成的特点使其在市场上极具竞争力。

    此产品是市场上最前沿的ESD保护器件之一,对于追求高性能、高可靠性的工程师来说是一个不可错过的选择。

UCLAMP0541Z.TNT参数

参数
箝位电压 15V
击穿电压 6V
峰值脉冲电流 2A
峰值脉冲功率 25W
极性 双向
工作电压 5V
长*宽*高 620μm(长度)*250μm(高度)
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

UCLAMP0541Z.TNT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

UCLAMP0541Z.TNT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH UCLAMP0541Z.TNT UCLAMP0541Z.TNT数据手册

UCLAMP0541Z.TNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
