首页  >  产品百科  >  UCLAMP2411ZATFT

UCLAMP2411ZATFT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 双向 150W 3A 45V 27V 0201 贴片安装
供应商型号: UCLAMP2411ZATFT
供应商: 云汉优选
标准整包数: 6000

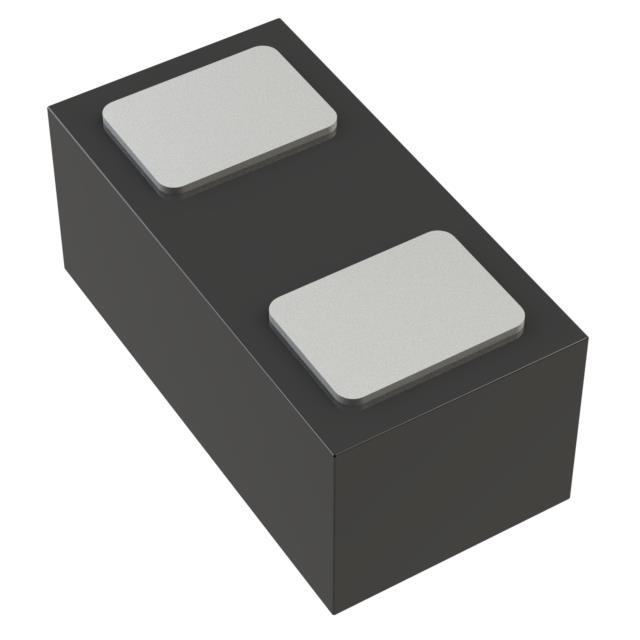

SEMTECH TVS二极管/ESD抑制器 UCLAMP2411ZATFT

UCLAMP2411ZATFT概述

    μClamp2411ZA:一款高性能的ESD保护二极管

    1. 产品简介


    μClamp2411ZA是一款专为数据线和电源线路设计的瞬态电压抑制二极管(TVS)。它旨在通过保护敏感电子设备免受静电放电(ESD)的影响,从而防止损坏或闩锁现象的发生。这种二极管适用于多种应用场合,包括手机及配件、笔记本电脑、平板电脑、便携式仪器、液晶显示器驱动IC的数据线以及各种外围设备和24V直流电源轨。

    2. 技术参数


    以下是μClamp2411ZA的关键技术规格:
    - 峰值脉冲功率(tp = 8/20μs):150W
    - 峰值脉冲电流(tp = 8/20μs):3A
    - 静电放电防护:±20kV(空气放电)±17kV(接触放电)
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+150°C
    - 反向隔离电压:24V
    - 反向击穿电压:27V到36V(1mA)
    - 反向漏电流:≤0.100μA(24V)
    - 钳位电压:45V(2A,8/20μs)
    - 电容:9pF至15pF(1MHz)

    3. 产品特点和优势


    - 小巧尺寸:采用SLP0603P2X3F封装,尺寸仅为0.6 x 0.3 x 0.25 mm,适合在空间受限的应用中使用。
    - 高可靠性:采用无铅、无卤素、符合RoHS/WEEE标准的材料制造,且具有出色的ESD防护性能。
    - 低钳位电压和低漏电流:保证在高压环境下依然保持较低的漏电流和钳位电压,减少对电路的干扰。
    - 快速响应时间:具备快速响应的特点,能够迅速应对瞬态电压事件。
    - 固体硅雪崩技术:采用先进的固体硅雪崩技术,提高了抗浪涌能力和耐用性。

    4. 应用案例和使用建议


    μClamp2411ZA广泛应用于手机及其附件、笔记本电脑、平板电脑等消费电子产品中,同时也可用于工业控制、通信设备等多种应用。对于设计师来说,在选择保护方案时应根据具体的应用环境和需求来确定最合适的安装位置和配置方式。例如,在高噪声环境中应确保保护二极管可靠接地以提高其保护效果。

    5. 兼容性和支持


    该产品与其他大多数电子元件兼容,适用于广泛的应用场景。Semtech公司为其提供了丰富的技术支持和服务,包括装配指南和详细的测试报告,帮助客户更好地理解和使用这一产品。

    6. 常见问题与解决方案


    - 问题1:如何正确安装μClamp2411ZA?
    - 解决办法:遵循Semtech推荐的装配指南,确保正确的焊接工艺和良好的电气连接。
    - 问题2:如何避免漏电流过大?
    - 解决办法:在组装过程中注意使用高质量的焊料,并按照推荐的焊接参数进行操作,同时保持良好的接地条件。
    - 问题3:在使用过程中出现过压情况怎么办?
    - 解决办法:定期检查系统的工作状态,及时更换老化或损坏的元件,并确认系统整体设计是否合理。

    7. 总结和推荐


    μClamp2411ZA以其小巧的外形、卓越的防护性能和广泛的适用性,在市场上具有很强的竞争优势。对于需要在紧凑空间内提供高效ESD防护的应用场景来说,这无疑是一个理想的选择。因此,我们强烈推荐将此产品纳入到相关的设计项目中去。

UCLAMP2411ZATFT参数

参数
箝位电压 45V
击穿电压 27V
峰值脉冲电流 3A
峰值脉冲功率 150W
极性 双向
工作电压 -
0201(0603 公制)
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCLAMP2411ZATFT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

UCLAMP2411ZATFT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH UCLAMP2411ZATFT UCLAMP2411ZATFT数据手册

UCLAMP2411ZATFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 0.221
12000+ ¥ 0.204
18000+ ¥ 0.2006
30000+ ¥ 0.1955
库存: 18000
起订量: 6000 增量: 3000
交货地:
最小起订量为:6000
合计: ¥ 1326
