UCLAMP2271P.TNT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 22V 单向 1.5KW 25A 55V 25.5V 0603 贴片安装 1.6mm(长度)*570μm(高度)
供应商型号: 4259157
供应商: 海外现货
标准整包数: 1

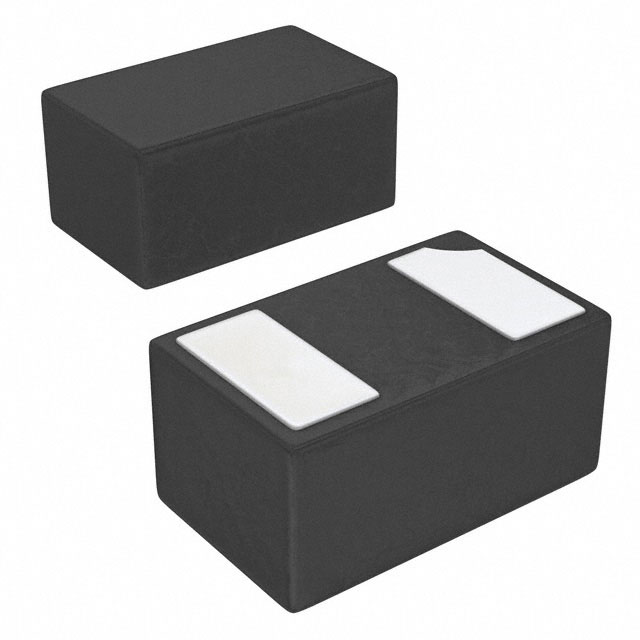

SEMTECH TVS二极管/ESD抑制器 UCLAMP2271P.TNT

UCLAMP2271P.TNT概述

    MicroClamp® 产品技术手册

    产品简介


    MicroClamp®系列产品是专为保护敏感电子设备免受瞬态电压(如静电放电ESD、雷击浪涌、电缆放电事件CDE等)损害而设计的TVS二极管。这些器件广泛应用于手机及配件、USB接口、电池保护、数字线路、接近传感器以及汽车电子等领域。

    技术参数


    MicroClamp®系列具有以下主要技术规格和性能参数:
    - 额定工作电压:支持从5V到36V的不同型号,以适应不同电压系统的需求。
    - 峰值脉冲电流:最高可达80A(8/20μs脉冲),提供出色的瞬态保护能力。
    - 钳位电压:例如,对于5V型号,在10A的峰值脉冲电流下钳位电压为1V。
    - 动态电阻:典型值为0.1Ω。
    - 封装尺寸:1.6x1.0x0.57mm,采用无铅镍钯金(NiPdAu)端子。
    - 绝对最大额定值:反向承受电压可达9V,绝对最大峰值脉冲功率可达1500W(8/20μs脉冲)。
    - 工作温度范围:-40°C至+125°C。
    - 存储温度范围:-55°C至+150°C。

    产品特点和优势


    MicroClamp®系列的主要优势如下:
    - 高可靠性:采用固态硅雪崩技术,确保在恶劣环境下长期稳定运行。
    - 快速响应:低至8/20μs的响应时间,能够及时对瞬态电压进行钳位。
    - 宽泛的工作电压选择:提供多种工作电压选项,满足不同电路需求。
    - AEC-Q100认证:适用于汽车电子应用。
    - 无卤素、无铅且符合RoHS标准,绿色环保。

    应用案例和使用建议


    - USB电压总线保护:可有效防止过压冲击,提高设备的可靠性和寿命。
    - 汽车电子应用:MicroClamp®系列在恶劣环境中表现出色,适用于汽车电池保护和数据线防护。
    - 数字线路保护:在高速数据传输中,MicroClamp®可避免数据错误,保证信号完整性。
    使用建议:
    - 在安装过程中,需要遵循推荐的焊接工艺和PCB设计指导,以确保焊接质量。
    - 使用适当的测试方法和工具验证产品的性能和可靠性。

    兼容性和支持


    MicroClamp®系列器件与各种类型的电子设备兼容,例如USB接口、电池管理系统等。Semtech公司提供全面的技术支持和服务,包括样品请求、工程咨询和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品启动后无法正常工作 | 检查产品是否已损坏,尝试更换新器件。 |
    | 静电放电后性能下降 | 确保产品符合应用要求,并按照制造商指南操作。 |
    | 工作时发热严重 | 确认散热措施到位,必要时增加外部散热装置。 |

    总结和推荐


    MicroClamp®系列产品凭借其出色的设计和性能,为各种电子设备提供了可靠的瞬态电压保护。它们在多个行业中的广泛应用表明了产品的实用性和市场竞争力。如果您正在寻找一款高性能、多功能且易于集成的TVS二极管,MicroClamp®系列产品将是您的理想选择。强烈推荐给各类电子工程师和采购人员。

UCLAMP2271P.TNT参数

参数
峰值脉冲功率 1.5KW
极性 单向
工作电压 22V
箝位电压 55V
击穿电压 25.5V
峰值脉冲电流 25A
长*宽*高 1.6mm(长度)*570μm(高度)
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCLAMP2271P.TNT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

UCLAMP2271P.TNT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH UCLAMP2271P.TNT UCLAMP2271P.TNT数据手册

UCLAMP2271P.TNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.9788
10+ ¥ 3.0143
100+ ¥ 2.7008
500+ ¥ 2.7008
1000+ ¥ 2.6043
5000+ ¥ 2.6043
库存: 6881
起订量: 17 增量: 0
交货地:
最小起订量为:10
合计: ¥ 30.14
直接购买
加入购物车
