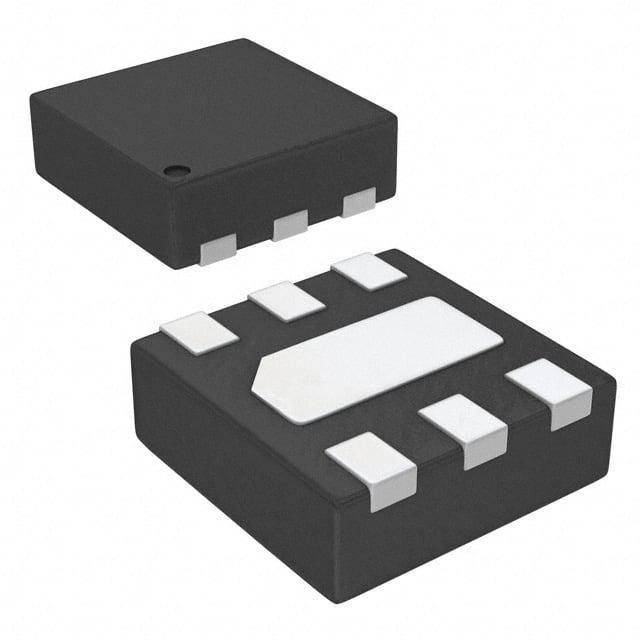

RCLAMP2504P.TCT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: Semtech 单向TVS 二极管阵列, 最大钳位电压 13V, 贴片安装, SLP EP封装
供应商型号: UNP-RCLAMP2504P.TCT
供应商: 海外现货
标准整包数: 1
SEMTECH TVS二极管/ESD抑制器 RCLAMP2504P.TCT

RCLAMP2504P.TCT概述

    RClamp2504P & RClamp3304P: 2.5V & 3.3V TVS Arrays

    产品简介


    RClamp2504P 和 RClamp3304P 是由 Semtech Corporation 生产的低电容 TVS(瞬态电压抑制)阵列,旨在保护高速数据接口免受过压损害。 这些器件专为保护连接到数据线和传输线上的敏感组件而设计,适用于 ESD(静电放电)、CDE(电缆放电事件)和 EFT(电气快速瞬变)引起的过电压保护。这些产品广泛应用于多媒体卡(MMC)接口、SATA 接口、SD 卡接口、SIM 端口、MDDI 端口和 MPPI 端口等领域。

    技术参数


    | 参数 | 型号 | 2.5V 版本 | 3.3V 版本 |
    ||
    | 反向断开电压 (RWM) 2.5V | 3.3V |
    | 刺穿电压 (PT) 2V | 3V |
    | 拍击电压 (PP) | 峰值电流 | 8W | 8W |
    | 峰值脉冲电流 (PP) 5A | 5A |
    | 工作温度范围 | -40°C 到 +85°C
    | 存储温度范围 | -55°C 到 +150°C
    | 封装类型 | SLP1616P6
    | 引脚间距 | 0.5mm

    产品特点和优势


    - 低电容:<0.8pF:适用于高速数据线,具有出色的信号完整性。
    - 低漏电流和低钳位电压:提供卓越的 ESD 保护。
    - 真工作电压:2.5V 和 3.3V:适配各种低压数据线。
    - 固态硅雪崩技术:提高可靠性。
    - RoHS/WEEE 合规:环保材料。

    应用案例和使用建议


    应用案例:
    - 多媒体卡接口:RClamp2504P 和 RClamp3304P 可用于保护 MMC 接口,以防止过电压。
    - SD 卡接口:适用于 SD 卡的数据线路保护。
    使用建议:
    - 确保保护线路连接至设备的地平面,尽量缩短连接路径,减少寄生电感。
    - 针对高频应用,建议使用多微通孔接地以达到最佳效果。
    - 对于不连接的引脚(例如 PIN 3),应避免直接连接到直流电源电压,以免损坏设备。

    兼容性和支持


    - 兼容性:RClamp2504P 和 RClamp3304P 可与多种标准高速数据接口兼容。
    - 支持:Semtech Corporation 提供技术支持和维护服务,确保客户获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备出现异常,性能下降 | 检查连接线路是否正确,检查地平面连接。 |
    | 频繁触发 ESD 保护 | 检查外部 ESD 防护是否适当,考虑添加外部保护措施。 |
    | 设备工作温度异常 | 检查设备的工作环境,确保符合产品规范。 |

    总结和推荐


    RClamp2504P 和 RClamp3304P 以其卓越的 ESD 保护能力和高可靠性,在多种高速数据接口应用中表现出色。它们的小尺寸封装和低电容特性使得它们成为保护电子设备的理想选择。强烈推荐在需要保护高速数据线路的应用中使用 RClamp2504P 和 RClamp3304P,特别是在面对 ESD、CDE 和 EFT 过电压时。

RCLAMP2504P.TCT参数

参数
箝位电压 13V
击穿电压 2.7V
峰值脉冲电流 5A
峰值脉冲功率 80W
极性 单向
工作电压 2.5V
长*宽*高 1.6mm(长度)*550μm(高度)
通用封装 UFDFN-6(EP)
安装方式 贴片安装
应用等级 医疗级
零件状态 在售
包装方式 卷带包装

RCLAMP2504P.TCT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

RCLAMP2504P.TCT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH RCLAMP2504P.TCT RCLAMP2504P.TCT数据手册

RCLAMP2504P.TCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3924 ¥ 3.3155
92616+ $ 0.162 ¥ 1.3689
库存: 92616
起订量: 31 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.31
