RNCF0402BTE30K1

产品分类: 贴片电阻
产品描述: 30.1KΩ ±0.1% 62.5mW ±25ppm/℃ 0402 贴片安装 1mm*500μm*350μm
供应商型号: F-RNCF0402BTE30K1
供应商: 海外现货
标准整包数: 10000

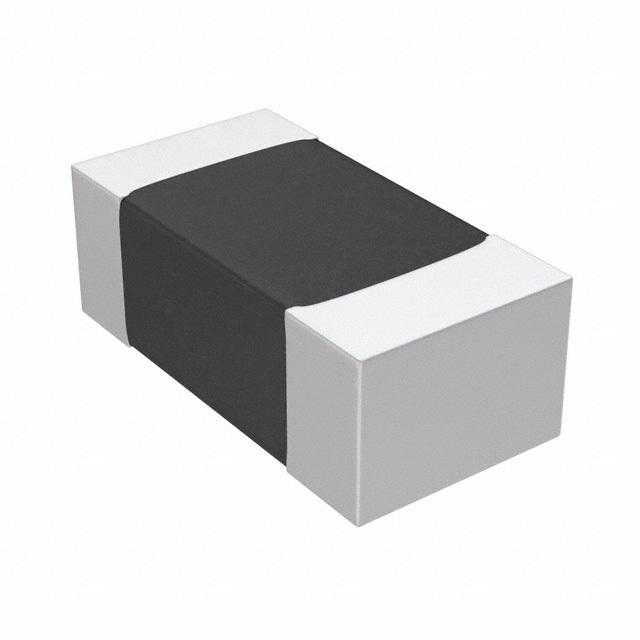

STACKPOLE ELECTRONICS 贴片电阻 RNCF0402BTE30K1

RNCF0402BTE30K1概述

    # RNCF 系列精密薄膜贴片电阻

    产品简介


    RNCF系列属于精密薄膜贴片电阻,由Stackpole Electronics公司生产,是一款面向高端需求的电阻产品。它采用先进的薄膜工艺制造,提供极高的精度、低温度系数(TCR),并且具有广泛的阻值范围,适用于各种高要求的电子应用场合。产品广泛应用于通信设备、汽车电子、工业控制、航空航天等领域,是高精度电路设计的理想选择。

    技术参数


    以下是RNCF系列电阻的关键技术参数:
    | 参数 | 描述 |

    | 阻值范围 | 0.01 Ω 至 3 MΩ |
    | 容差 | ±0.01%、±0.05%、±0.1%、±0.25%、±0.5%、±1% |
    | 温度系数(TCR) | ±2 ppm/°C 至 ±50 ppm/°C |
    | 额定功率 | 0.032 W 至 1 W |
    | 工作电压 | 最大15 V 至 400 V |
    | 绝缘电阻 | > 9999 MΩ |
    | 环境温度 | -55°C 至 +155°C |
    电气性能
    - 负载能力:在70°C下可承受最大额定功率。
    - 额定连续工作电压:根据公式√(PR)或最大工作电压中的较小值计算。
    - 耐焊接热冲击:最高260°C焊接条件下保持性能稳定。

    产品特点和优势


    RNCF系列电阻以其卓越的性能脱颖而出,具体体现在以下几个方面:
    1. 超高精度:最小容差可达±0.01%,确保电路精确性。
    2. 极低温度系数:TCR最低为±2 ppm/°C,适合严苛环境下的应用。
    3. 宽广阻值范围:覆盖0.01 Ω至3 MΩ,满足不同设计需求。
    4. 可靠性强:通过AEC-Q200认证,符合RoHS标准,环保且无卤素。
    5. 耐久性高:具备良好的耐高温、耐湿热及机械强度性能。

    应用案例和使用建议


    应用案例
    1. 通信设备:用于基带信号处理和滤波电路中。
    2. 汽车电子:用于发动机控制单元(ECU)中的精密信号调节。
    3. 工业控制:适用于工业自动化设备中需要极高精度的传感器接口。
    使用建议
    - 在高频电路中使用时,应选择较小封装尺寸(如0201或0402)以减少寄生效应。
    - 对于高功率电路,需注意散热问题,避免因过热导致性能下降。
    - 操作时务必遵循推荐的焊接温度曲线(如260°C下焊接不超过10秒)。

    兼容性和支持


    兼容性
    - RNCF系列产品与主流贴片封装兼容,可直接替换传统电阻。
    - 可搭配各种主流PCB布局工具,如Altium Designer或KiCad,实现无缝集成。
    支持服务
    - Stackpole提供全面的技术支持,包括样品申请、定制化开发和技术咨询。
    - 提供详细的RoHS和冲突金属合规报告,确保符合全球法规要求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接过程中出现虚焊 | 调整焊接温度和时间,确保达到最佳效果 |
    | 阻值漂移较大 | 检查安装环境是否符合温湿度要求,必要时加装防护罩 |
    | 实际功率超出额定值 | 更换更高功率等级的产品,或增加散热措施 |

    总结和推荐


    综上所述,RNCF系列精密薄膜贴片电阻凭借其出色的精度、稳定性和适应性,在各类高精度应用中表现优异。我们强烈推荐此系列电阻作为关键电子元件的选择,特别是在对性能有严格要求的应用场景中。无论是在研发阶段还是大规模生产中,它都能提供可靠的保障和支持。
    如果您正在寻找一款兼具高性能和可靠性的电阻产品,那么RNCF系列无疑是一个明智之选!

RNCF0402BTE30K1参数

参数
电阻值 30.1KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±25ppm/℃
长*宽*高 1mm*500μm*350μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

RNCF0402BTE30K1厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RNCF0402BTE30K1数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS RNCF0402BTE30K1 RNCF0402BTE30K1数据手册

RNCF0402BTE30K1封装设计

查看详情并下载
Symbol
Footprint
3D Model
