RMCF0402FT33R0

产品分类: 贴片电阻
产品描述: 33Ω ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: RMCF0402FT33R0TR-ND
供应商: Digi-Key
标准整包数: 10000

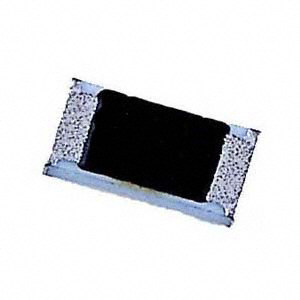

STACKPOLE ELECTRONICS 贴片电阻 RMCF0402FT33R0

RMCF0402FT33R0概述

    RMCF / RMCP 系列:通用厚膜标准功率及高功率片式电阻

    1. 产品简介


    RMCF 和 RMCP 系列是 Stackpole Electronics, Inc. 生产的通用厚膜标准功率和高功率片式电阻。这些电阻器主要用于广泛的电子应用中,包括但不限于通信设备、消费电子、工业自动化系统和汽车电子等。

    2. 技术参数


    电气规格 - RMCF
    - 功率额定值 (W):范围从 0.03 到 3.4(具体取决于型号)
    - 最大工作电压 (V):范围从 15V 到 200V
    - 最大过载电压 (V):范围从 30V 到 500V
    - 最大跳线电流 (A):范围从 0.5A 到 7A
    - 温度系数 (ppm/°C):范围从 -200 到 +400
    - 阻值范围 (Ω):范围从 0.063Ω 到 10MΩ
    - 精度:±1% 或 ±5%
    电气规格 - RMCP
    - 功率额定值 (W):范围从 0.063 到 2W(具体取决于型号)
    - 最大工作电压 (V):范围从 25V 到 250V
    - 最大过载电压 (V):范围从 50V 到 500V
    - 最大跳线电流 (A):范围从 1A 到 7A
    - 温度系数 (ppm/°C):范围从 -200 到 +400
    - 阻值范围 (Ω):范围从 0.063Ω 到 10MΩ
    - 精度:±1% 或 ±5%
    机械规格
    - 长度 (L):范围从 0.126mm 到 40.02mm
    - 宽度 (W):范围从 0.022mm 到 5.00mm
    - 高度 (H):范围从 0.010mm 到 0.157mm

    3. 产品特点和优势


    - 标准和高功率版本:RMCF 系列提供标准功率等级,而 RMCP 系列则提供更高的功率等级。
    - 镍栅栏端子:标准镍栅栏端子提高了连接的可靠性和耐用性。
    - 电源降额曲线:从 70°C 开始,以 100% 的额定功率运行到 155°C 的零负载。
    - AEC-Q200 认证:适用于汽车电子应用(RMCP0201 除外)。
    - 无铅和卤素自由:符合环保要求。

    4. 应用案例和使用建议


    这些电阻器广泛应用于需要高可靠性和稳定性的场合,如:
    - 通信设备中的信号处理电路
    - 消费电子产品中的电源管理模块
    - 工业控制系统中的保护电路
    - 汽车电子中的温度传感器
    使用建议:
    - 在设计电路时,确保工作电压不超过最大允许值。
    - 在高功耗应用中,注意散热,避免过热损坏。
    - 使用适合的焊接工艺,以确保良好的电气连接和长期可靠性。

    5. 兼容性和支持


    这些电阻器与其他电子元件具有良好的兼容性,并且可以适应不同的电路布局。制造商提供详细的技术支持和维护服务,帮助客户解决安装和使用过程中的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊 | 确保焊接温度和时间符合规范,使用适当的助焊剂 |
    | 阻值变化过大 | 检查焊接质量,确保没有短路或断路 |

    7. 总结和推荐


    总结:
    - 主要优点:高功率等级、镍栅栏端子、AEC-Q200 认证、环保材料、广泛的阻值范围。
    - 应用场景:广泛的电子设备和控制系统,特别是在高可靠性要求的应用中。
    - 不适用场景:对于非常低功率的应用可能不是最优选择。
    推荐:
    - 推荐在需要高可靠性和高功率处理能力的应用中使用这些电阻器。它们在通信设备、工业自动化和汽车电子等领域表现出色。

RMCF0402FT33R0参数

参数
电阻值 33Ω
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RMCF0402FT33R0厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RMCF0402FT33R0数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS RMCF0402FT33R0 RMCF0402FT33R0数据手册

RMCF0402FT33R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0026 ¥ 0.0218
20000+ $ 0.0023 ¥ 0.0194
30000+ $ 0.0021 ¥ 0.0181
50000+ $ 0.0019 ¥ 0.0159
70000+ $ 0.0018 ¥ 0.0151
100000+ $ 0.0017 ¥ 0.0144
250000+ $ 0.0016 ¥ 0.0128
500000+ $ 0.0014 ¥ 0.012
1000000+ $ 0.0014 ¥ 0.0112
库存: 400000
起订量: 10000 增量: 0
交货地:
最小起订量为:10000
合计: ¥ 218
