RMCF0805FT2R49

产品分类: 贴片电阻
产品描述: 2.49Ω ±1% 125mW ±200ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: RMCF0805FT2R49TR-ND
供应商: Digi-Key
标准整包数: 5000

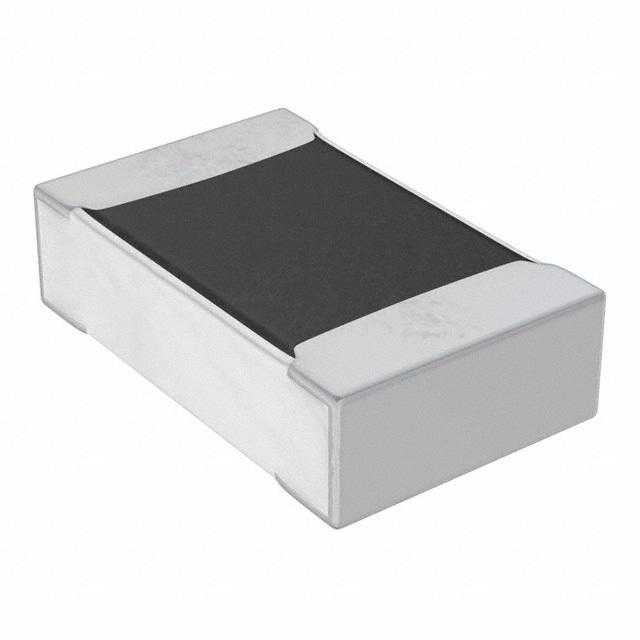

STACKPOLE ELECTRONICS 贴片电阻 RMCF0805FT2R49

RMCF0805FT2R49概述

    # 电子元器件产品技术手册

    产品简介


    本技术手册描述的是Stackpole Electronics, Inc.推出的RMCF和RMCP系列通用厚膜标准功率和高功率芯片电阻器。该系列电阻器分为标准功率RMCF系列和高功率RMCP系列,适合广泛的应用场景。其特点是标准的镍屏障端子,具备从70°C到+155°C的功率降额特性,符合AEC-Q200认证(除RMCP0201型号外),并且RoHS合规且无卤素。

    技术参数


    电气规格 - RMCF
    | 类型/代码 | 功率等级(W) | 最大工作电压(V) | 最大过载电压(V) | 最大跳线电流(A) |

    | RMCF01005 | 0.03 | 15 | 30 | 0.5 |
    | RMCF0603 | 0.05 | 25 | 50 | - |
    | RMCF0805 | 0.1 | 50 | 100 | 2 |
    | RMCF1206 | 0.25 | 100 | 200 | 4 |
    | RMCF1210 | 0.5 | 100 | 200 | 5 |
    | RMCF2010 | 1 | 200 | 400 | 6 |
    | RMCF2512 | 2 | 250 | 500 | 7 |
    机械规格
    | 类型/代码 | 长度(L) | 宽度(W) | 高度(H) |

    | RMCF01005 | 0.5mm | 1mm | 0.5mm |
    | RMCF0201 | 0.5mm | 1mm | 0.5mm |
    | RMCF0402 | 1mm | 3mm | 1mm |
    | RMCF0603 | 1mm | 5mm | 1mm |
    | RMCF0805 | 2mm | 5mm | 2mm |
    | RMCF1206 | 2mm | 10mm | 2mm |
    | RMCF1210 | 3mm | 12mm | 3mm |
    | RMCF2010 | 3mm | 12mm | 3mm |
    | RMCF2512 | 3mm | 15mm | 3mm |

    产品特点和优势


    - 标准和高功率版本:RMCF系列提供标准功率,而RMCP系列则适用于更高功率需求。
    - 高可靠性:通过了AEC-Q200认证,符合RoHS标准并无卤素。
    - 宽温度范围:工作温度范围为-55°C至+155°C(01005型号除外,其温度范围为-55°C至+125°C)。
    - 功率降额:从100%在70°C到0%在+155°C的功率降额特性。

    应用案例和使用建议


    应用案例
    - 消费电子:例如手机、平板电脑等便携式设备中的电源管理模块。
    - 工业自动化:如自动化控制系统中的信号调节电路。
    - 通信设备:在无线基站等设备中用于信号处理和滤波。
    使用建议
    - 散热设计:对于高功率应用,建议增加散热片以提高热稳定性。
    - 脉冲应用:当应用于脉冲电路时,确保遵守手册中的脉冲限值。

    兼容性和支持


    兼容性
    - 该系列产品具有多种尺寸和规格,可以轻松与其他标准组件兼容。
    支持
    - 厂商提供详细的技术文档和支持服务,包括焊接工艺指导和热应力测试。

    常见问题与解决方案


    1. 问:如何确认电阻器的工作温度?
    - 答:检查手册中的温度范围,确认是否满足应用要求。
    2. 问:如何确定是否需要额外的散热措施?
    - 答:通过计算功耗并参考手册中的温升曲线,确保不超过最高允许温度。
    3. 问:遇到焊接问题怎么办?
    - 答:参考手册中的焊接工艺指南,确保焊接过程符合标准。

    总结和推荐


    总体而言,RMCF和RMCP系列芯片电阻器在技术参数和应用场景方面表现出色,具备广泛的适用性。其独特的功能和优势使其在市场上具备较强的竞争力。推荐在各种功率需求的应用场景中采用该系列产品。希望本文档能帮助您更好地理解和使用这些产品。

RMCF0805FT2R49参数

参数
电阻值 2.49Ω
精度 ±1%
额定功率 125mW
温度系数 ±200ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

RMCF0805FT2R49厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RMCF0805FT2R49数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS RMCF0805FT2R49 RMCF0805FT2R49数据手册

RMCF0805FT2R49封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0064 ¥ 0.0543
10000+ $ 0.0057 ¥ 0.0485
15000+ $ 0.0052 ¥ 0.0435
25000+ $ 0.0048 ¥ 0.0406
35000+ $ 0.0046 ¥ 0.0388
50000+ $ 0.0045 ¥ 0.0372
125000+ $ 0.0041 ¥ 0.0339
250000+ $ 0.0038 ¥ 0.032
500000+ $ 0.0036 ¥ 0.0305
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 271.5
