RMCF0603FT576R

产品分类: 贴片电阻
产品描述: 576Ω ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.55mm*800μm*550μm
供应商型号: RMCF0603FT576RTR-ND
供应商: Digi-Key
标准整包数: 5000

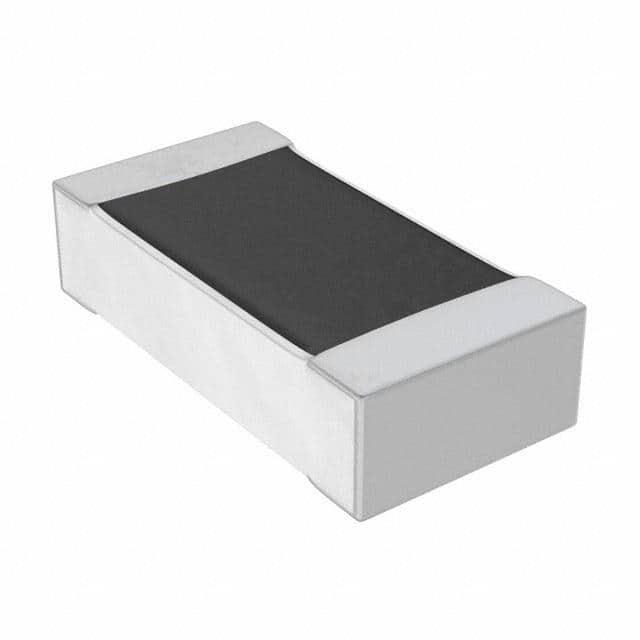

STACKPOLE ELECTRONICS 贴片电阻 RMCF0603FT576R

RMCF0603FT576R概述

    RMCF / RMCP 系列:通用厚膜标准功率及高功率芯片电阻

    产品简介


    RMCF 和 RMCP 系列电阻是 Stackpole Electronics, Inc. 生产的通用厚膜标准功率和高功率芯片电阻。这些电阻适用于广泛的电子应用领域,包括消费电子产品、工业控制设备、汽车电子系统和通信基础设施等。RMCF 系列适用于标准功率需求,而 RMCP 系列则针对高功率需求的应用。

    技术参数


    以下是 RMCF 和 RMCP 系列电阻的技术规格:
    | 类型/代码 | 额定功率(W) @ 70°C | 最大工作电压(V) | 最大过载电压(V) | 最大跳线电流(A) |

    | RMCF01005 | 0.03 | 15 | 30 | 0.5 |
    | RMCF0201 | 0.05 | 25 | 50 | - |
    | RMCF0402 | 0.125 | 50 | 100 | 1.5 |
    | RMCF0603 | 0.25 | 75 | 150 | 2 |
    | RMCF0805 | 0.33 | 150 | 300 | 2.5 |
    | RMCF1206 | 0.5 | 200 | 400 | 3.5 |
    | RMCF1210 | 0.75 | 200 | 400 | 5 |
    | RMCF2010 | 2 | 250 | 500 | 7 |
    | RMCP0201 | 0.063 | 25 | 50 | 1 |

    产品特点和优势


    - 镍屏障端子:标准配置的镍屏障端子提高了产品的耐久性和可靠性。
    - 功率降额曲线:从 70°C 开始,额定功率为 100%,在 +155°C 时降额为零。
    - AEC-Q200 符合性:除了 RMCP0201 之外的所有型号均符合 AEC-Q200 规范。
    - 无铅环保材料:符合 RoHS 规范,不含卤素。

    应用案例和使用建议


    RMCF 和 RMCP 系列电阻广泛应用于各种电路设计中,例如电源管理、信号处理和温度感应等。为了确保最佳性能,建议在高温环境下使用时,考虑散热措施以防止过热。此外,在高功率应用中,应确保使用合适的电容进行滤波,以减少脉冲影响。

    兼容性和支持


    这些电阻与大多数主流 PCB 设计兼容,可以轻松集成到现有的电路板布局中。Stackpole Electronics 提供全面的技术支持,包括详细的安装指南和故障排除手册,以帮助客户顺利实施项目。

    常见问题与解决方案


    - 问题:电阻温度过高
    - 解决办法:检查电路负载是否过大,增加散热片或改善空气流通。
    - 问题:电阻值不稳定
    - 解决办法:确认焊接工艺是否正确,重新焊接并确保焊接质量。
    - 问题:电阻表面出现氧化
    - 解决办法:清洁表面,可使用酒精棉擦拭后再涂上保护层。

    总结和推荐


    RMCF 和 RMCP 系列电阻以其高可靠性和广泛的适用范围,在市场上具有很强的竞争力。它们适合需要高精度和高稳定性的应用场景。根据上述技术参数和优势,我们强烈推荐这些电阻用于各种高功率和标准功率电子应用中。
    希望这篇详细的技术手册概述能帮助您更好地了解 RMCF 和 RMCP 系列电阻的特点和应用。如果您有任何进一步的问题或需要更多技术支持,请随时联系 Stackpole Electronics, Inc. 的技术支持团队。

RMCF0603FT576R参数

参数
电阻值 576Ω
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.55mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RMCF0603FT576R厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RMCF0603FT576R数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS RMCF0603FT576R RMCF0603FT576R数据手册

RMCF0603FT576R封装设计

查看详情并下载
Symbol
Footprint
3D Model
