首页  >  产品百科  >  RMCF0805FT2K00

RMCF0805FT2K00

产品分类: 贴片电阻
产品描述: 2KΩ ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: 708-RMCF0805FT2K00
供应商: Mouser
标准整包数: 1

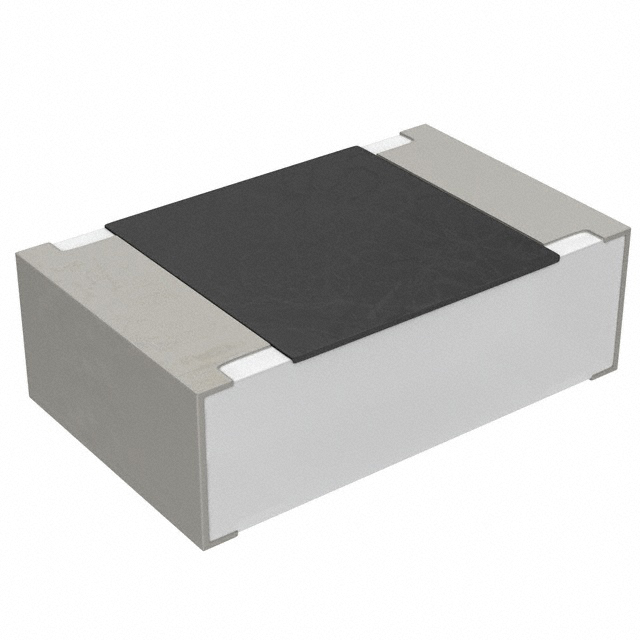

STACKPOLE ELECTRONICS 贴片电阻 RMCF0805FT2K00

RMCF0805FT2K00概述

    # RMCF / RMCP 系列:通用厚膜标准功率和高功率芯片电阻

    产品简介


    RMCF / RMCP 系列是专为各种电子应用设计的通用厚膜标准功率及高功率芯片电阻。该系列电阻以其出色的性能、稳定性和广泛的适用范围,在工业、汽车、通信等多个领域得到广泛应用。
    主要功能
    - RMCF:标准功率电阻
    - RMCP:高功率电阻
    应用领域
    - 工业控制
    - 汽车电子
    - 通信设备
    - 消费电子产品

    技术参数


    电气规格
    | 类型/代码 | 功率额定值 (W) @ 70ºC | 最大工作电压 (V) | 跳线电流 (A) |
    ||
    | RMCF01005 | 0.03 | 15 | 0.5 |
    | RMCF0201 | 0.5 | 15 | 0.5 |
    | RMCF0402 | 1 | 25 | 0.5 |
    | RMCF0603 | 1 | 25 | 1 |
    | RMCF0805 | 2 | 50 | 2 |
    | RMCF1206 | 5 | 100 | 5 |
    | RMCF1210 | 5 | 100 | 5 |
    | RMCF2010 | 5 | 100 | 5 |
    | RMCF2512 | 7 | 250 | 7 |
    性能参数
    - 镍障屏障端子标准
    - 温度系数(TCR):± 100 ppm/ºC
    - 额定温度范围:-55ºC 至 +155ºC(01005除外)
    - 表面温度:具体见下文“温度测量”

    产品特点和优势


    - 镍障屏障端子:提高产品的耐用性和可靠性
    - 高温稳定性:可在宽温度范围内稳定工作,适用于恶劣环境
    - 高功率处理能力:RMCP 系列特别适合需要高功率的应用场合
    - 符合标准:AEC-Q200 认证,RoHS 合规,无卤素
    - 广泛阻值范围:覆盖从 0.1Ω 到 10MΩ 的多种阻值,满足不同应用需求

    应用案例和使用建议


    使用场景
    RMCF 和 RMCP 系列电阻被广泛应用于电源管理、信号调节、滤波等领域。例如,在开关电源中,这些电阻能够有效调节输出电压;在传感器电路中,它们能够精确地调节电流和电压,确保电路稳定运行。
    使用建议
    - 负载条件:在使用过程中应注意最大工作电压和功率,避免过载导致损坏。
    - 散热管理:高功率应用时,需要良好的散热设计以防止过热。
    - 温度监测:定期检查电阻表面温度,确保在安全范围内运行。

    兼容性和支持


    兼容性
    RMCF 和 RMCP 系列电阻具有广泛的兼容性,可以与其他常见的电子元器件和设备无缝集成。此外,它们具有良好的机械强度,能够在各种环境中可靠工作。
    支持和维护
    制造商提供详尽的技术支持和售后服务,包括产品咨询、应用指导和技术培训。如有任何疑问或技术支持需求,可随时联系 Stackpole 客服团队。

    常见问题与解决方案


    问题 1:如何选择合适的电阻?
    - 解决方案:根据应用所需的功率和电压选择合适的型号。参考表格中的参数进行选型,确保产品符合实际需求。
    问题 2:如何处理电阻过热?
    - 解决方案:增加散热片或采用散热设计,如风冷或水冷系统。同时,合理分配功率负载,避免单个电阻长时间承受过高功率。

    总结和推荐


    RMCF / RMCP 系列电阻凭借其出色的电气性能、高可靠性及广泛的应用范围,在工业、汽车、通信等多个领域表现出色。特别是 RMCP 系列高功率电阻,特别适合要求高性能和高可靠性的应用场景。如果您正在寻找高质量的标准和高功率电阻,强烈推荐选择 RMCF / RMCP 系列产品。

RMCF0805FT2K00参数

参数
电阻值 2KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RMCF0805FT2K00厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RMCF0805FT2K00数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS RMCF0805FT2K00 RMCF0805FT2K00数据手册

RMCF0805FT2K00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.015 ¥ 0.1263
100+ $ 0.0127 ¥ 0.1069
500+ $ 0.0081 ¥ 0.068
1000+ $ 0.0069 ¥ 0.0583
5000+ $ 0.0035 ¥ 0.0292
25000+ $ 0.0022 ¥ 0.0186
库存: 139770
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
