RNCP0603FTD20K0

产品分类: 贴片电阻
产品描述: 20KΩ ±1% 125mW ±100ppm/℃ 0603 贴片安装 1.5mm*800μm*500μm
供应商型号: RNCP0603FTD20K0TR-ND
供应商: Digi-Key
标准整包数: 5000

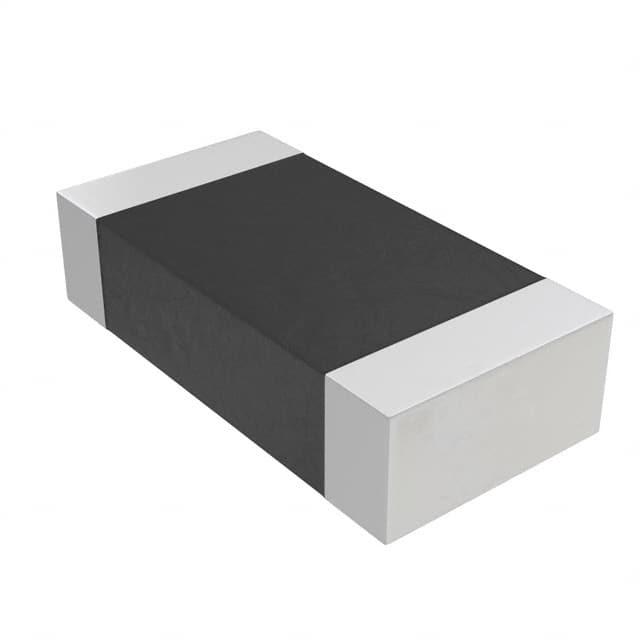

STACKPOLE ELECTRONICS 贴片电阻 RNCP0603FTD20K0

RNCP0603FTD20K0概述

    高功率防硫化薄膜贴片电阻——RNCP系列

    产品简介


    RNCP系列是高功率防硫化薄膜贴片电阻,由Stackpole Electronics公司生产。这一系列的电阻相较于标准厚膜芯片电阻具有更高的功率等级,适用于各种高要求的应用场景。这些电阻不仅在性能上表现出色,而且由于其独特的内部终端设计,能够有效防止硫污染。此外,RNCP系列完全无铅,符合RoHS标准和无卤素要求,因此在电子元件市场上具备较强的竞争力。

    技术参数


    RNCP系列的电阻在不同尺寸下的具体技术参数如下:
    | 尺寸(mm) | 功率(W) | 工作电压(V) | 电阻范围(Ω) | 温度系数(ppm/°C) |

    | RNCP0402 | 0.1 | 50, 100 | 1 - 10K | ±100 |
    | RNCP0603 | 0.125 | 150, 300 | 1 - 47K | ±100 |
    | RNCP0805 | 0.25 | 200 | 1 - 100K | ±100 |
    | RNCP1206 | 0.5 | 200 | 1 - 100K | ±100 |
    注:环境温度不超过80°C且终端温度不超过105°C时,上述功率等级适用;对于部分电阻值,最小订购量可能更高。

    产品特点和优势


    - 高功率评级:与标准厚膜芯片相比,RNCP系列的电阻能够承受更高的功率负载,从而提高电路的可靠性。
    - 低温度系数:温度系数达到±100 ppm/°C,使得这些电阻在温度变化时仍能保持稳定的性能。
    - 防硫化设计:通过特殊的内部终端结构来抵御硫污染,从而延长电阻的使用寿命。
    - 符合RoHS标准:完全无铅,环保安全,满足国际环保要求。
    - 成本效益:与标准厚膜芯片电阻相比,RNCP系列在成本上更具竞争力。

    应用案例和使用建议


    RNCP系列广泛应用于需要高功率和高稳定性的场合,例如工业控制、通信设备、汽车电子等领域。为了确保最佳使用效果,可以考虑以下几点:
    - 散热管理:使用更宽的导线和更大的焊盘可以有效降低热升高的影响,从而保证电阻的安全运行。
    - 热沉设计:采用适当的散热措施如安装散热片或者通过气流增加散热效率。
    - 电路布局优化:合理规划电路板上的元件布局,减少局部过热点。

    兼容性和支持


    RNCP系列电阻具有良好的兼容性,可以与多种类型的PCB和焊料兼容。制造商提供了详细的文档和技术支持,包括焊接温度曲线参考和使用建议。对于任何技术疑问,可以通过制造商的技术服务团队获得支持。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题:
    - 温度过高:如果发现电阻温度异常升高,可以通过优化散热设计来解决问题,例如增加散热片或调整电路布局。
    - 阻值漂移:阻值漂移可能是由于温度波动引起的,可以通过选择温度系数更低的型号来避免。
    - 焊接不良:焊接过程中可能出现不良连接,建议严格按照制造商提供的焊接曲线进行操作。

    总结和推荐


    总体来看,RNCP系列高功率防硫化薄膜贴片电阻在高可靠性需求的应用中表现优异,特别是在需要高功率和高稳定性的环境中。它们具有较低的成本、良好的环境兼容性以及优秀的技术性能。因此,对于寻求高效可靠电阻解决方案的设计工程师来说,这是一个非常值得推荐的产品系列。
    如果您对RNCP系列有任何疑问,或需要进一步的技术咨询,欢迎联系制造商获取更多信息。

RNCP0603FTD20K0参数

参数
电阻值 20KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 1.5mm*800μm*500μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RNCP0603FTD20K0厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RNCP0603FTD20K0数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS RNCP0603FTD20K0 RNCP0603FTD20K0数据手册

RNCP0603FTD20K0封装设计

查看详情并下载
Symbol
Footprint
3D Model
