CSR0603FK20L0

产品分类: 贴片电阻
产品描述: 20mΩ ±1% 125mW ±300ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: CSR0603FK20L0TR-ND
供应商: Digi-Key
标准整包数: 1000

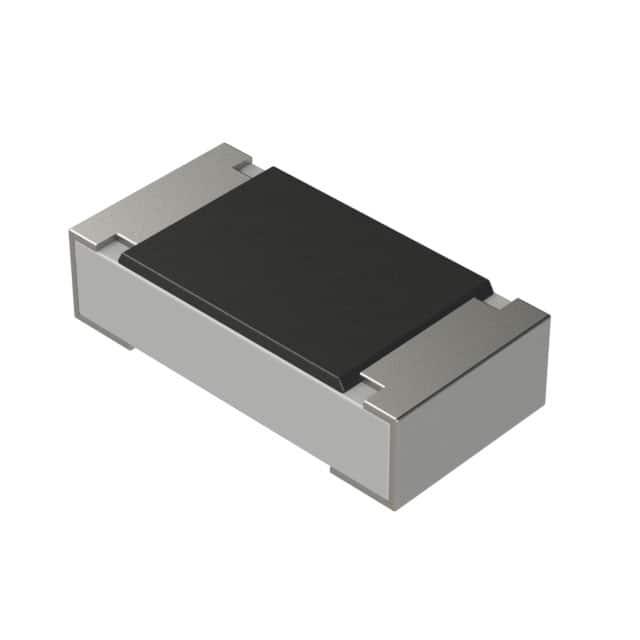

STACKPOLE ELECTRONICS 贴片电阻 CSR0603FK20L0

CSR0603FK20L0概述

    # Stackpole Electronics Thick Film Current Sensing Resistors

    产品简介


    基本介绍
    Stackpole Electronics生产的CSR/CSRN系列厚膜电流感应电阻器是一种高性能电阻产品,适用于需要高精度和高可靠性的电路设计。该系列产品提供多种尺寸(从0402到1225),具有出色的功率处理能力、低电感、以及严格的温度系数控制。它符合RoHS标准并完全无卤素,同时支持非标阻值定制,可满足各类电子设备的设计需求。CSR/CSRN系列电阻广泛应用于工业控制、通信设备、汽车电子和消费类电子产品等领域。

    技术参数


    | 参数 | 规格范围 |

    | 尺寸 | 0402至1225(单位:mm) |
    | 功率等级 | 最高可达3W |
    | 温度系数 | ±200至±600 ppm/°C |
    | 阻值范围及容差 | 0.001Ω至8Ω(容差:±1%、±2%、±5%) |
    | 电气特性 | 最大工作电压200V |
    | 终端类型 | 标准终端和窄终端 |
    | 工作温度范围 | -55°C至+155°C |

    产品特点和优势


    独特功能与优势
    1. 高功率设计:该系列产品支持高达3W的功率等级,尤其适合大电流应用场景。
    2. 低电感:典型电感值小于0.2nH,可有效降低高频电路中的信号失真。
    3. 温度稳定性强:多种温漂选项确保其在恶劣环境下的稳定运行。
    4. 环保合规:RoHS认证和无卤化材料的使用保证了环保性和安全性。
    5. 宽阻值范围:支持从0.001Ω到8Ω的多种阻值选择,几乎覆盖所有应用场景。
    6. 特殊定制:可提供非标阻值和窄终端版本(CSRN系列),满足特定设计需求。
    应用案例与使用建议
    实际应用案例
    1. 工业自动化:用于精密电机控制电路中监测电机绕组电流。
    2. 通信设备:作为基站电源管理电路的关键组件,对电源输出进行电流监控。
    3. 新能源车辆:用于电池管理系统,实现精确电流测量以保障电池安全。
    使用建议
    - 在高功率设计中,需结合散热优化措施,如增加焊盘面积、采用导热PCB结构或外加散热片。
    - 对于低阻值电阻(<0.1Ω),应注意焊盘尺寸与焊接工艺,以减少电阻值偏差。
    - 确保环境温度不超过105°C,必要时采用额外的冷却措施以维持长期可靠性。

    兼容性和支持


    兼容性
    - 该系列产品可广泛匹配主流电子设计工具和设备,支持SMD贴装工艺,兼容性极佳。
    支持服务
    Stackpole Electronics提供详尽的技术文档、测试报告以及全面的客户支持服务。此外,针对关键领域的严格认证(如AEC-Q200)进一步增强了其在车规级电子市场的竞争力。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下电阻值异常变化 | 调整散热方案,限制环境温度低于105°C |
    | 焊接后阻值显著偏离标称值 | 检查焊盘设计与焊接工艺 |
    | 使用过程中出现噪声 | 更换更低电感值的型号 |
    总结与推荐
    综合评价
    CSR/CSRN系列厚膜电流感应电阻器凭借其高精度、高功率等级、良好的温度稳定性和广泛的阻值选择,成为工业和消费类电子设计的理想选择。其卓越的环境适应能力和严格的质量控制标准,使其在市场上具有强大的竞争力。
    推荐程度
    强烈推荐!特别是对于需要高精度电流测量、高可靠性以及严格环境适应性的应用场景。用户可根据具体需求选择合适的尺寸、阻值和耐温等级。
    如果您正在寻找一款高效且可靠的电阻器解决方案,Stackpole Electronics的CSR/CSRN系列将是您的不二之选。

CSR0603FK20L0参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 125mW
温度系数 ±300ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CSR0603FK20L0厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

CSR0603FK20L0数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS CSR0603FK20L0 CSR0603FK20L0数据手册

CSR0603FK20L0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1602 ¥ 1.3403
2000+ $ 0.1468 ¥ 1.2284
3000+ $ 0.1399 ¥ 1.1709
5000+ $ 0.1321 ¥ 1.1059
7000+ $ 0.1275 ¥ 1.0671
10000+ $ 0.123 ¥ 1.0293
25000+ $ 0.113 ¥ 0.9455
50000+ $ 0.1067 ¥ 0.8931
100000+ $ 0.104 ¥ 0.8704
库存: 8000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1340.3
